照明线路设计要点
家庭照明线路设计需统筹房屋结构、电器布局与回路负载能力,确保系统安全稳定。线路敷设要求定位画线、铝片卡固定,分支线路最大负载电流不超过15安,灯头不超20个,供电距离限30米,重要房间及电热设备应设独立支路,三相配电需保持负载平衡。
家庭照明线路设计这件事,说复杂也复杂,说简单也简单——关键得把房屋结构和电器布局先吃透。你要统筹考虑每个回路的负载能力、最大用电量以及平时怎么用,还得琢磨设备之间会不会互相影响。一套靠谱的方案,核心就是让系统安全稳定地运行,不出幺蛾子。

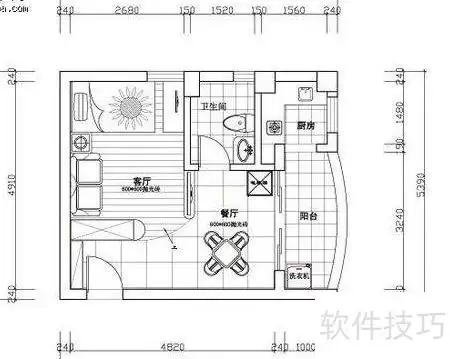

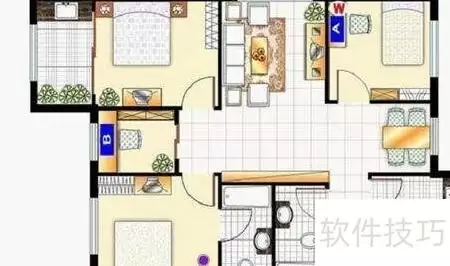

1. 先掂量掂量房屋的格局,把空间划分清楚,电器怎么放、插座搁哪儿,心里得有数。应急方案和以后可能加设备的需求也得提前想到,最好出一份完整的电路规划图。这东西就是后续施工的“宪法”,照着干才能保证电气系统既安全又实用,将来想升级也方便。
2. 定位画线的时候,先把起点和终点定好,用粉线袋弹出导线走向的基准线。然后按规范,每隔200毫米标一个铝片卡的固定点。开关、插座、灯具用的木台(圆木或方木)边缘50毫米处,还有导线转弯两侧各80毫米的地方,都得装上铝片卡。这么干,线路才能铺得又平又直,经得起折腾。
3. 铝片卡的安装方式得看基底:混凝土结构上可以用环氧树脂粘,木结构上直接钉钉子就行,要是墙体灰层够厚,小钉子也能搞定。用环氧树脂的时候,先把建筑表面用钢丝刷清理干净,不能有灰有油。然后把调好的粘结剂薄薄涂一层在固定点和铝片卡底部,用手指轻压让它们贴紧。粘好后别急着动,静置养护一到两天,等粘结剂完全固化再布线。环境干燥清洁是保证强度的关键,别马虎。
4. 敷设导线时,水平方向且线路比较短的话,可以按实际需要剪一段线,盘起来拿着。施工的时候一只手托线,另一只手把线卡进铝片卡里。线路长了、有几根线平行走着,就用绳子把导线吊起来,减轻铝片卡的负担。然后一根一根摆平、绑牢,再轻轻拍一拍让线贴着墙面。垂直方向走线就从上往下干,操作顺手,固定也方便,最后出来的活整整齐齐。
5. 线路都铺好了,接下来接上电源插座、稳压电源这些保护电路和设备。用逐步增量的方式一个一个接上去,然后试运行,看看接线对不对头。保护装置得灵敏可靠,运行稳定才算达标。
6. 分支线路的最大负载电流,别超过15安。
7. 每条支路上的灯头数量,一般不超过20个(插座也算)。要是最大负荷电流低于10安,可以放宽到25个。
8. 分支线路的供电距离,别超过30米。
9. 重要房间和普通房间最好用独立线路供电;插座回路如果配了漏电保护,或者插座数量比较多,也应该单独拉一条分支线。
10. 电热设备得有自己的独立支路,这样万一出问题不会连累别的线路。当负荷电流超过15安时,插座还得装上熔断器保护。
11. 三相供电的配电盘,各分支的负载要尽量保持三相平衡。
12. 分支线路的路径越短越好,别沿着凸出来的梁柱走,尽量少穿墙。跟生产设备、冷热水管、暖气管道这些都得留出规范的安全距离。
13. 干线可以采用放射式或者树干式布局,按实际情况选就行。
