建筑图纸符号速查手册

建筑图纸是工程设计和施工的核心语言，包含了各种符号和不同类型的图纸。每种图纸都有特定的用途，帮助理解建筑的结构、外观、布局和空间关系。以下是对常见建筑图纸类型的介绍。

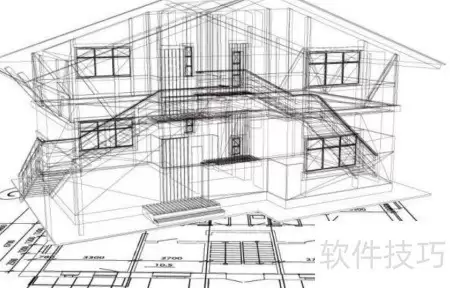

建筑外观图

建筑外观图主要展示建筑物从外部看的样子，包括立面、屋顶、门窗位置和整体造型。它帮助设计师和施工人员直观了解建筑的外观风格和比例。

建筑截面图

建筑截面图通过虚拟的切割面展示建筑物内部的结构层次，包括墙体厚度、楼板高度、梁柱位置以及内部空间关系。截面图通常用于分析建筑内部构造和材料分布。

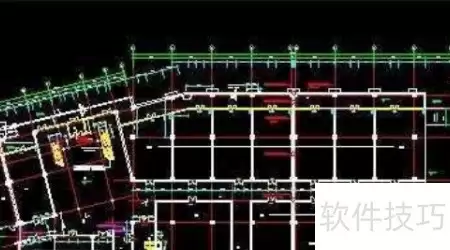

建筑布局图

建筑布局图显示建筑内部房间、走廊、门窗的具体位置和尺寸，是施工和装修的基础。它帮助确定每个功能区的划分和内部流线。

总平面布局图

总平面布局图展示建筑在场地中的位置关系，包括道路、绿化、停车位以及相邻建筑。它用于规划整体场地布局和建筑朝向。

建筑施工图纸

建筑施工图纸是指导现场施工的详细图纸，包含结构、水电、暖通等专业信息。它通常包括平面图、立面图、剖面图和节点详图，确保施工精确。

建筑图纸设计

建筑图纸设计阶段包括概念设计、初步设计和施工图设计。图纸设计过程中，设计师会使用各类符号和标注来传达设计意图，例如尺寸标注、材料符号和标高符号。

建筑图纸

建筑图纸是工程项目的统称，包括所有用于表达设计、施工和验收的图形文件。图纸上常见的符号有轴线、门窗编号、标高符号和材料图例。

容积率

容积率是建筑图纸设计中一个重要指标，指总建筑面积与用地面积的比值。它直接影响建筑密度和空间舒适度，是规划审批中的关键参数。
