批量插入分幅图偏移处理

使用Cass软件进行分幅图批量插入时，部分图幅可能出现位置偏移现象，本文将与各位同仁一同分析并提供可行的解决方案。

相信不少同行都遇到过这种情况：在Cass里用“批量插入图块”功能合并分幅图，结果发现总有那么一两张图，像是有了自己的“想法”，偏到了一边。别急，这不是软件的大问题，而是一个可以轻松处理的小细节。咱们一步步来看。

1、调用“批量插入图块”功能

操作的第一步，自然是在软件菜单栏中找到并调用这个功能。

2、选择待插入的图形文件

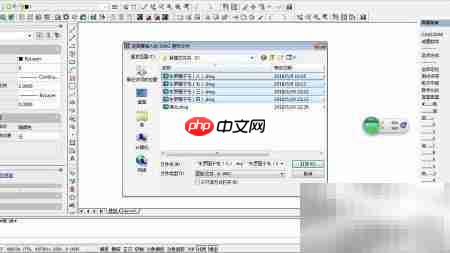

紧接着，系统会弹出熟悉的DWG文件选择窗口。这时候，导航到你的分幅图文件夹，把所有需要组装的图纸都勾选上就好了。

3、观察偏移现象

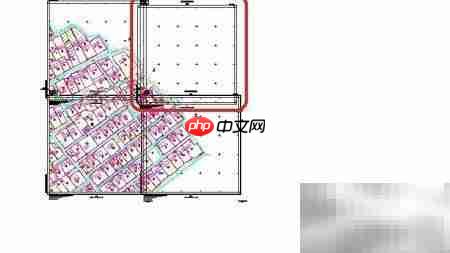

点下“打开”，软件便会自动把所有图纸都拼接起来。但你可能会立刻发现不对劲——比如，右上角的那张图，位置明显“跑偏”了，和旁边的图纸接不上。这正是我们要解决的问题。

4、定位问题根源：检查并重置图块基点

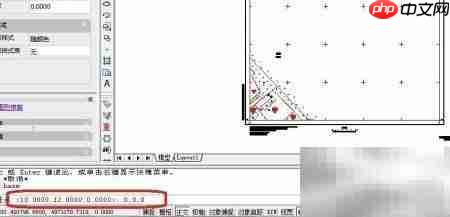

问题出在哪里呢？关键往往在于那个“不听话”图块的基点设置。这时，请单独打开那张偏移的DWG分幅图。在命令行里敲入BASE指令并回车。这个命令会告诉你当前图块的基点坐标。如果发现X、Y、Z坐标不全为0，那就找到原因了。把它直接重设为0,0,0，保存文件，这一步至关重要。

5、重新插入，验证效果

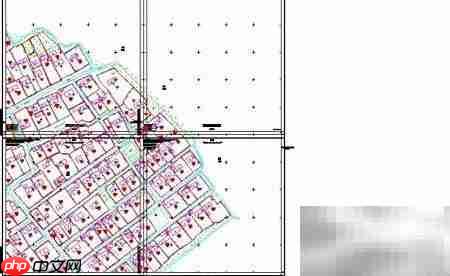

好了，把修改好的文件保存后，重新执行一次批量插入操作。这次再看，所有图幅应该都严丝合缝地拼接在一起了，错位问题迎刃而解。

6、一个延伸思考：为何手动粘贴不受影响？

说到这里，可能有人会问：如果不用批量插入，而是一张张手动按原始坐标粘贴，为什么通常不会偏呢？这个疑问很好。其实，两种方式对基点坐标的“依赖度”不同。手动粘贴时，系统直接读取的是图元本身的坐标信息；而批量插入图块功能，在定位时会更严格地依赖BASE指定的那个插入点。所以，基点设偏了，批量操作时就会整体“带偏”这张图。
