从影像到地形：手把手教你用Skyline TerraBuilder构建MPT

在Skyline平台的三维GIS世界里，MPT格式堪称地形数据的基石。简单来说，它是一张将卫星影像和高程信息完美“烘焙”在一起的三维地理底图。今天，我们就来完整拆解一下，如何利用TerraBuilder这款工具，从零开始构建出一个高质量的MPT文件。无论你是用于GIS可视化还是仿真模拟，这套流程都能帮你搞定。

第一步：数据准备是关键

兵马未动，粮草先行。制作MPT，首先得准备好两样核心素材：影像和数字高程模型。

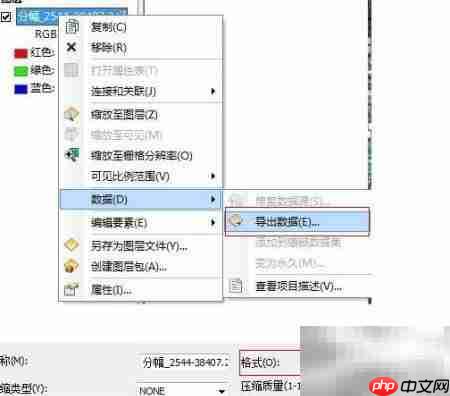

关于影像数据，来源可以很广，但格式有讲究。强烈推荐使用TIFF格式，不仅通用性好，也为后续处理带来便利。如果你的原始影像是JPEG或IMG等其他栅格格式，也别担心，用ArcMap做个简单的格式转换就行，具体操作可以参考下图。

DEM数据的处理相对复杂一些。最理想的情况是已经有了现成的DEM文件，同样转为TIFF格式即可。但如果手头只有一堆离散的高程点（也就是一个点状矢量图层，高程值记录在属性表里），那就得多费一道工序——需要借助ArcGIS，把这些“散点”插值成一个连续的高程曲面。

从高程点构建TIN模型

怎么把点变成面？一个经典方法是构建不规则三角网。

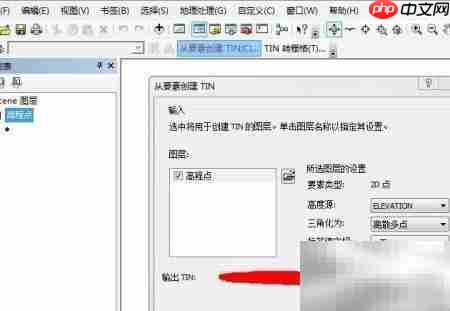

实际操作中，可以在ArcScene里加载带高程属性的点要素，然后调用空间分析工具来生成TIN。这种基于矢量的结构，对于刻画地形的局部起伏细节特别有效，生成的效果大致如下图所示。

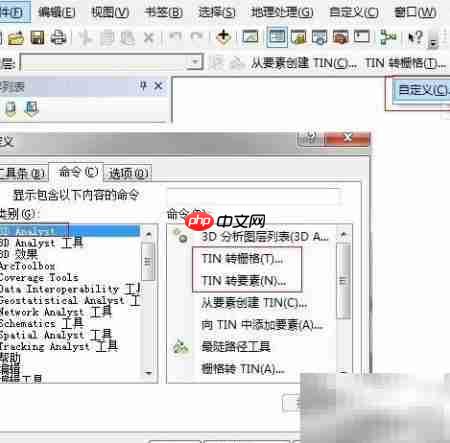

这里有个小提示：不同版本的ArcGIS，工具位置可能不一样。在10.x版本里，“创建TIN”工具可能需要你手动从【自定义】→【命令】里添加进去；而在经典的9.3版本中，它已经集成在【3D Analyst】工具条里了。具体路径可以参照下面的示意图。

将TIN转换为栅格DEM

TIN模型虽然精确，但为了后续在TerraBuilder里使用，我们通常需要把它转换成更通用的栅格DEM。这一步在ArcScene里完成，使用“TIN转栅格”功能，设置好合适的采样分辨率和插值方法，就能输出一个标准的栅格文件了。转换过程与结果可以参考下面两张图。

至此，前期数据准备工作才算真正到位。

核心环节：在TerraBuilder中构建MPT工程

现在，影像（TIFF）和DEM（TIFF）都已就位，可以打开TerraBuilder 6.0，正式开启MPT制作了。

首先，点击【文件】→【新建工程】，给工程起个名字，并建议建一个单独的文件夹来存放，方便管理。

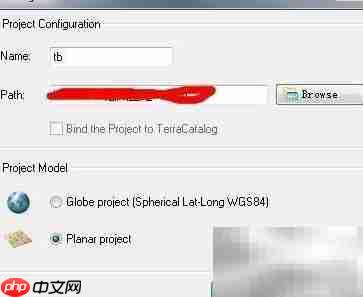

接下来是关键一步：设置工程坐标模型。这里有两种模式：如果你的数据用的是WGS84这类以经纬度为单位的地理坐标系，就选“Globe Project”；如果像本次演示的数据一样，使用的是UTM或高斯克吕格这类以米为单位的投影坐标系，则必须选择“Planar Project”。务必确保这里的投影参数和原始数据完全一致，否则会产生畸变。配置界面如下所示。

导入数据与编译生成

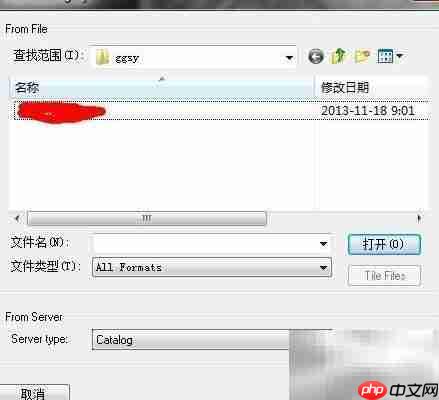

工程建好后，就开始导入数据。在左侧的项目树空白处右键，选择【插入影像】，按照向导加载准备好的影像文件。操作示意图如下。

紧接着，再次右键项目节点，选择【插入高程】，把DEM文件也载入进来。全部导入完成后，项目结构应该如下图所示。

万事俱备，只欠生成。点击顶部菜单的【生成】→【创建MPT】，启动最终的编译流程。你会看到如下界面。

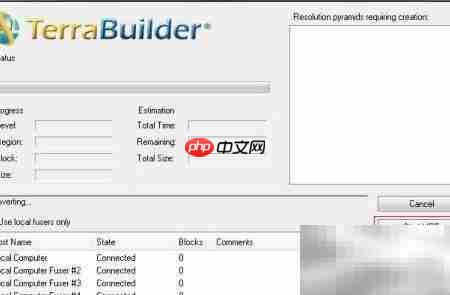

点击【开始】按钮，软件便会自动进行纹理映射和高程融合运算。稍等片刻，处理完成的界面就会弹出。

成果验收：三维预览

MPT文件生成后，怎么知道效果好不好？很简单，点击【查看】→【3D查看】，就能实时浏览刚刚创建的三维地形了。这是检验模型精度和视觉效果最直观的方式，最终成果类似下图所示。

走过这一整套流程，从原始数据到三维地形成品，相信你已经掌握了利用Skyline TerraBuilder制作MPT的核心方法。剩下的，就是多加练习，因地制宜地处理更多样化的数据了。
