iPhone 18 Pro主板高清实物曝光：A20 Pro占用更大裸芯面积 高通5G基带

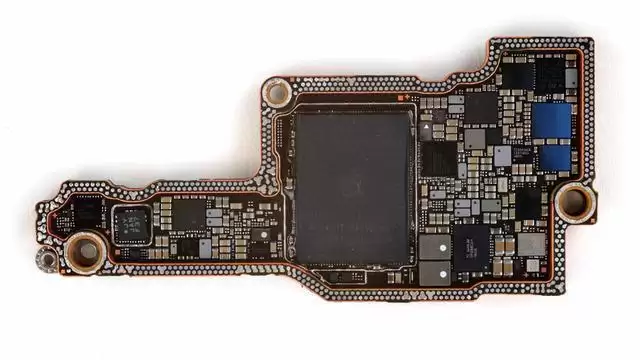

iPhone 18 Pro 和 iPhone 18 Pro Max 的主板实物图，最近又有新料曝出。这次可不是之前那些画质有点糊的谍照，而是高清近距离拍摄，细节拉满，让人能更清楚地琢磨出苹果下一代旗舰内部到底是怎么布局的，尤其是那颗万众瞩目的首款 2nm SoC——A20 Pro 的封装方式和芯片面积变化。新图和之前的传闻基本能对上，信息量不小。

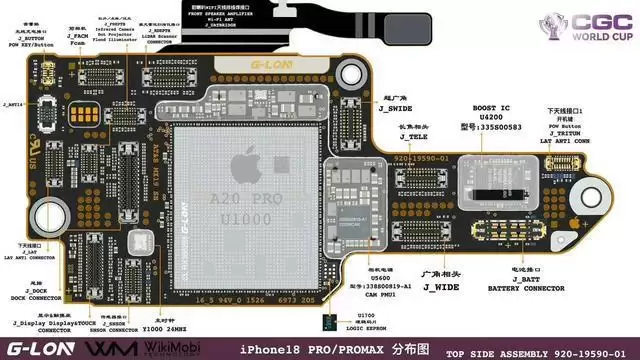

先从主板全貌看起。A20 Pro 的整体封装尺寸跟 A19 Pro 大差不差，但裸芯区域明显大了整整一圈。业界推测，这么设计是为了塞进更大规模的神经网络引擎和一些新增的电路模块。用一句话总结就是：算力提升，硬件规模得跟上。爆料称，这代 A20 Pro 会搭配 96-bit 位宽的 LPDDR6 内存，对比上一代 64-bit 的设计，同等频率下带宽能直接拉上去一截，对本地 AI 运算的数据吞吐量是实打实的利好，还能在一定程度上优化功耗控制。不过，从现有的实物图上还找不到直接标注 LPDDR6 的丝印信息，所以这事儿最终还得看秋季发布会苹果怎么官宣。

这次泄露的图片还确认了一个关键的封装变化：A20 Pro 采用了晶圆级多芯片模组（Wafer-Level Multi-Chip Module，WMCM）封装。最直观的区别就是，内存芯片不再叠在 SoC 上面，而是挪到了旁边并排放着，为的是优化散热路径。热量从运算核心和内存模块扩散出去的效率更高了，对长时间高负载场景下的温度控制和性能稳定性肯定有好处。考虑到苹果在采用新标准上向来比较谨慎，这次直接在旗舰上同时上 LPDDR6 和 WMCM，明显是为 AI 运算和续航表现提前铺路。

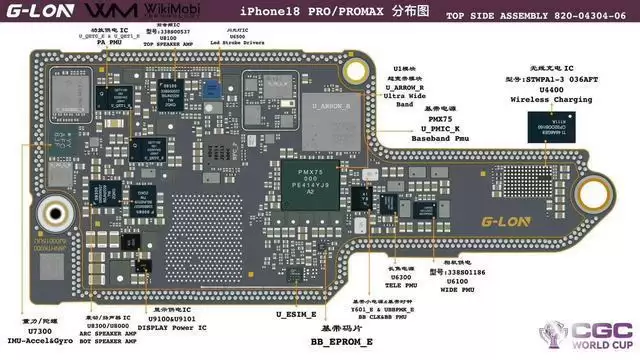

除了主芯片，这块逻辑板还印证了另一个传闻：基带方案。图中能清晰看到一颗电源管理芯片，丝印是“PMX75”。这颗料被认为对应的是高通最新一代 Snapdragon X80 5G 基带平台，而且从设计来看，这块板子面向的是美国市场机型，重点支持 mmWa ve 毫米波网络。此前 Tata 数据库泄露的信息就已经暗示，苹果在 iPhone 18 Pro 系列上并没有彻底放弃高通，而是在不同地区搞差异化配置——自研的 C2 基带和高通方案并行。这么看来，美国版本的 iPhone 18 Pro 大概率会继续沿用高通的射频组合，以确保在本土运营商网络上的兼容性和性能。

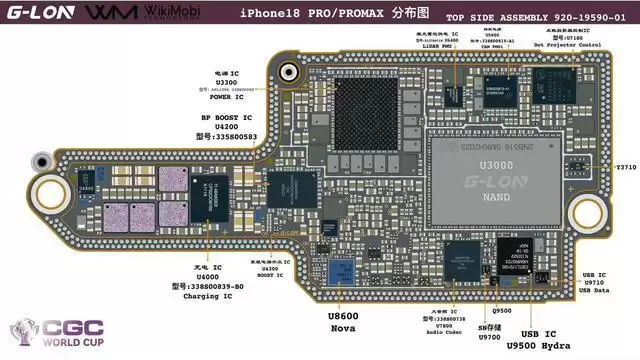

实物图还揭露了一些小细节。逻辑板上出现了疑似苹果自研的电源管理或系统控制类芯片，用来协调 A20 Pro、内存以及基带这些核心部件的供电和负载调度。这类定制 IC 的加入，有助于在高性能与低功耗之间找到一个更精细的平衡点，尤其是在 AI 运算、5G 通信和高刷屏同时全开的复杂场景下。整体布局依然是双层板设计，但关键芯片的摆位和走线，显然针对散热和射频表现做了专门微调。

按一向的节奏，苹果预计会在 9 月召开秋季发布会，正式端出 iPhone 18 Pro 和 iPhone 18 Pro Max。结合现有产业链信息和泄露资料，外界普遍预期 A20 Pro 将成为苹果首款量产的 2nm 工艺 iPhone 芯片，在 AI 能力、内存带宽和网络连接方面带来看得见的跨代升级。与此同时，关于折叠屏 iPhone Fold 可能同台亮相的传闻也在持续发酵，今年下半年的高端 iPhone 阵容，戏份确实很足。
