SolidWorks学习路线：草图约束、零件建模与装配配合实操指南

第一阶段：草图环境下的完全定义

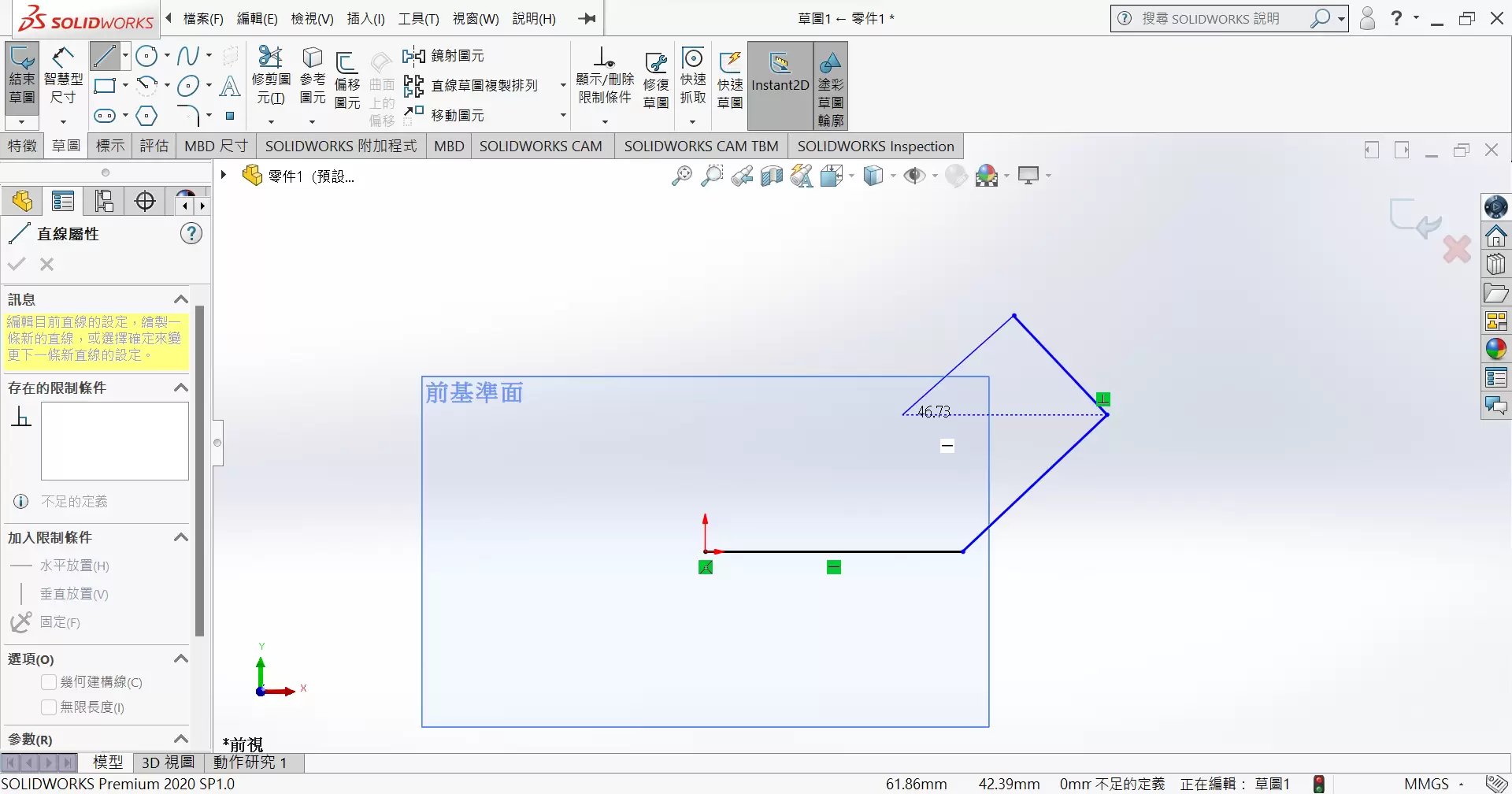

草图是SolidWorks建模的基础。在草图环境中，需熟练掌握直线、圆、矩形等基本图形的绘制，并重点练习“智能尺寸”标注和“几何关系”（如水平、垂直、相切、同心）的应用。

关键判断标准：观察草图状态栏。若草图显示为黑色，表示“完全定义”；若为蓝色，表示“欠定义”。严禁在草图未完全定义时进入下一步。必须通过补充尺寸或添加几何关系消除蓝色状态，否则后续拉伸或切除操作将产生不可控的几何错误，导致后期修改极其困难。

第二阶段：基础零件建模操作

在草图完全定义后，进入零件建模阶段。主要操作包括：

• 特征操作：使用“拉伸凸台/基体”、“旋转凸台/基体”生成主体；使用“拉伸切除”、“旋转切除”去除材料。
• 细节处理：应用“倒角”和“圆角”命令处理边缘，注意圆角半径需小于最小特征尺寸，避免计算失败。

此阶段建议从简单几何体开始，逐步增加复杂度，确保每个特征都能独立修改且不影响其他部分。

第三阶段：装配体与配合限制

将多个零件放入同一装配体文件中，通过“配合”命令限制零件位置。常用配合类型包括：

• 重合：使两个面或基准面贴合。
• 同心：使圆柱面或圆弧面中心对齐。
• 距离/角度：指定零件间的相对位置或旋转角度。

操作建议：装配时应遵循“固定第一个零件，依次添加后续零件”的原则，避免过约束导致的求解错误。

完成判断：实战小任务验证

视频学习结束后，需通过独立完成的实际案例来检验掌握程度。建议制作一个包含3-5个零件的简单支架、夹具或小盒子。

验证标准：

1. 所有草图是否均为黑色（完全定义）？
2. 零件建模时是否使用了合理的参考平面？
3. 装配体中是否存在过约束或欠约束警告？
4. 能否在不破坏装配关系的前提下，修改单个零件尺寸并自动更新装配体？

若能顺利组装且修改响应正常，即表明已掌握SolidWorks基础工作流。
