3DMax材质贴图怎么制作

制作材质贴图不仅仅是将图片拖拽到模型表面，核心在于将图片接入正确的材质通道，并通过 UV 坐标控制纹理的铺展方式。在 Windows 版 3ds Max 中，我们将使用 Physical Material（物理材质）为一个长方体制作逼真的木纹外观。这种方法能确保底色贴图、尺寸调整和渲染效果之间的逻辑清晰，且后续修改灵活。需要注意的是，3ds Max 2026 及更新版本的默认材质已改为 OpenPBR，本教程明确选用 Physical Material 以确保参数面板的一致性，避免混用不同材质系统的设置。

完成木纹材质与UV调整后的长方体渲染效果

1. 准备木纹图片，先整理素材文件

首先准备一张拥有使用授权的木纹底色图片。理想的素材应光照均匀，没有明显的阴影、高光或镜头畸变，因为底色贴图主要负责呈现纹理与颜色，不应将拍摄现场的环境光固定烙在模型表面上。

如果自行处理图片，需在图像编辑软件中裁切出合适的纹理范围，校正倾斜并平衡亮度。若需要纹理重复铺贴，必须专门处理图片左右和上下的接缝，使其形成无缝纹理。仅仅将照片裁切为正方形并不能自动实现无缝拼接。建议保存一份可继续修改的源文件，并输出用于材质的 JPG 或 PNG 格式图片。

将处理好的图片放入当前项目的固定贴图目录中，避免长期引用下载临时文件夹中的路径。后续若需补充粗糙度、凹凸等贴图，建议在文件名中标明用途，防止混淆不同通道的图片。

2. 创建 Physical Material 并指定给模型

在场景中创建一个长方体作为木块模型，并保持其处于选中状态。按下 M 键打开材质编辑器，推荐使用 Slate 材质编辑器（节点式），因为它能更直观地展示贴图连接关系。新建一个 Physical Material，并将其重命名为 wood_test 以便识别。

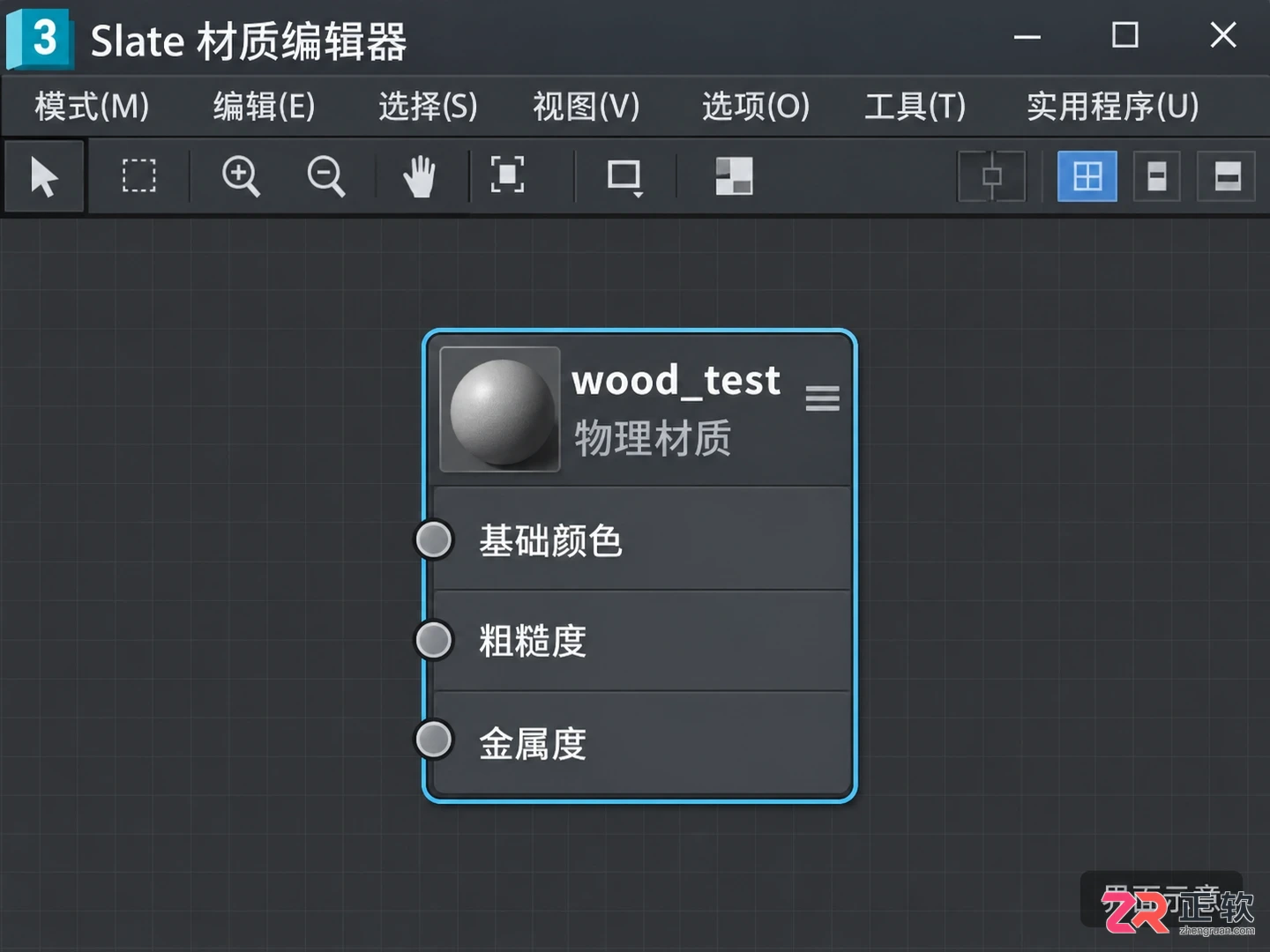

在Slate材质编辑器中创建并重命名Physical Material

如果在材质浏览器中未找到该材质，请检查当前渲染器设置是否支持 Physical Material，不要随意选择名称相近的其他材质。将 wood_test 材质球拖动到长方体上，或选中模型后在材质编辑器中点击“将材质指定给选定对象”。确认操作对象是整个模型，而非误选的几个面。

此时视口中的模型可能仅显示统一的灰色或白色底色，这表明材质已建立但尚未接入任何纹理图片。

3. 把木纹接到 Base Color

在材质编辑器的节点区域，创建一个 Bitmap（位图）贴图节点，浏览并加载之前准备好的木纹图片。将该 Bitmap 节点的输出端连接到 Physical Material 的 Base Color Map（基础颜色贴图）输入端。也可以直接点击 Base Color 旁边的贴图按钮，选择 Bitmap 并指定图片。

由于木材属于非金属材质，在示例中将 Metalness（金属度）保持为 0。Roughness（粗糙度）暂时设置为中间值，例如 0.5，作为观察起点。后续可根据木材是否涂漆或抛光程度进行微调。请注意，这里的数值仅为示例外观设置，并非所有木材的固定物理参数。

选中材质节点或位图节点，在视口菜单中开启“在视口中显示明暗处理材质”（Show Shaded Material in Viewport），并将视口显示模式切换为“真实”或“明暗处理”，而非线框模式。此时模型表面应显示出木纹纹理。视口效果主要用于初步检查铺贴关系，最终的反射与粗糙度表现仍需通过渲染确认。

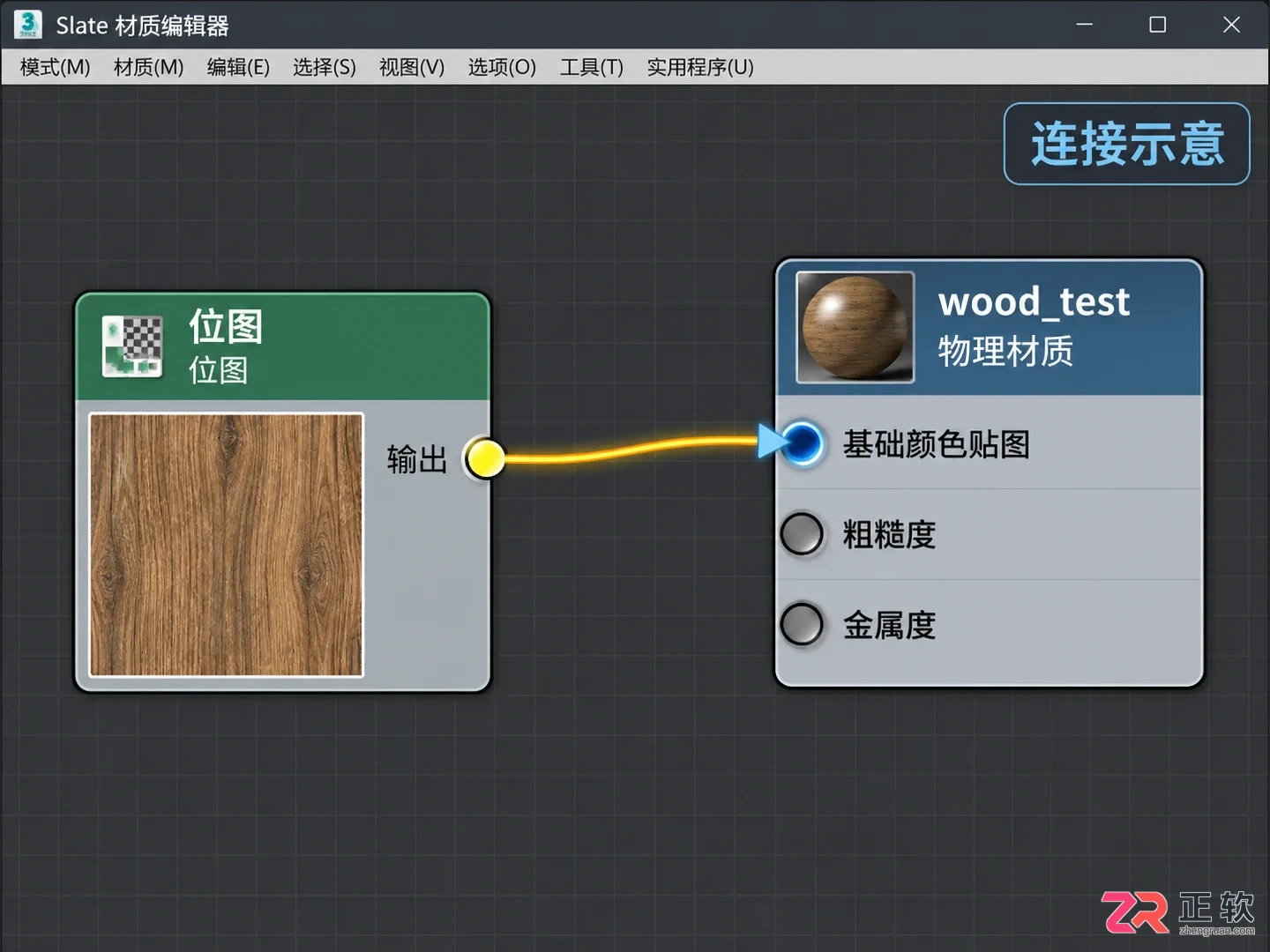

连接Bitmap位图节点到Physical Material的Base Color Map

4. 用 UVW Map 调整纹理比例

选中长方体，进入修改面板，添加 UVW Map 修改器。在参数卷展栏中，将映射类型设置为 Box（盒形），这样贴图会从盒子的各个方向进行投射，适合规则物体。确保映射通道（Map Channel）设为 1，并确认 Bitmap 贴图节点中也使用相同的映射通道。

在本示例中，我们使用标准的显式贴图通道，不启用“真实世界贴图大小”模式，以避免与手动平铺设置产生冲突。通过调整 UVW Map 修改器中的 Gizmo 尺寸和方向，可以直观地控制木纹在模型表面的宽窄及走向，使其符合木料的实际尺寸感。

如果发现纹理过大或过小，可以适当增加位图坐标中的 U、V 平铺值（Tiling）。建议优先在 UVW Map 修改器中调整整体比例，或在位图节点中统一调整平铺，避免在两处反复修改导致最终缩放比例难以追踪。

Box 映射适合快速检查规则木块，但无法保证复杂家具在转角处的纹理自然连续。对于需要精确控制拼缝、木纹端面或不规则模型的情况，应使用 Unwrap UVW 展开并整理 UV，而不是依靠拉伸图片来掩盖拓扑与坐标问题。

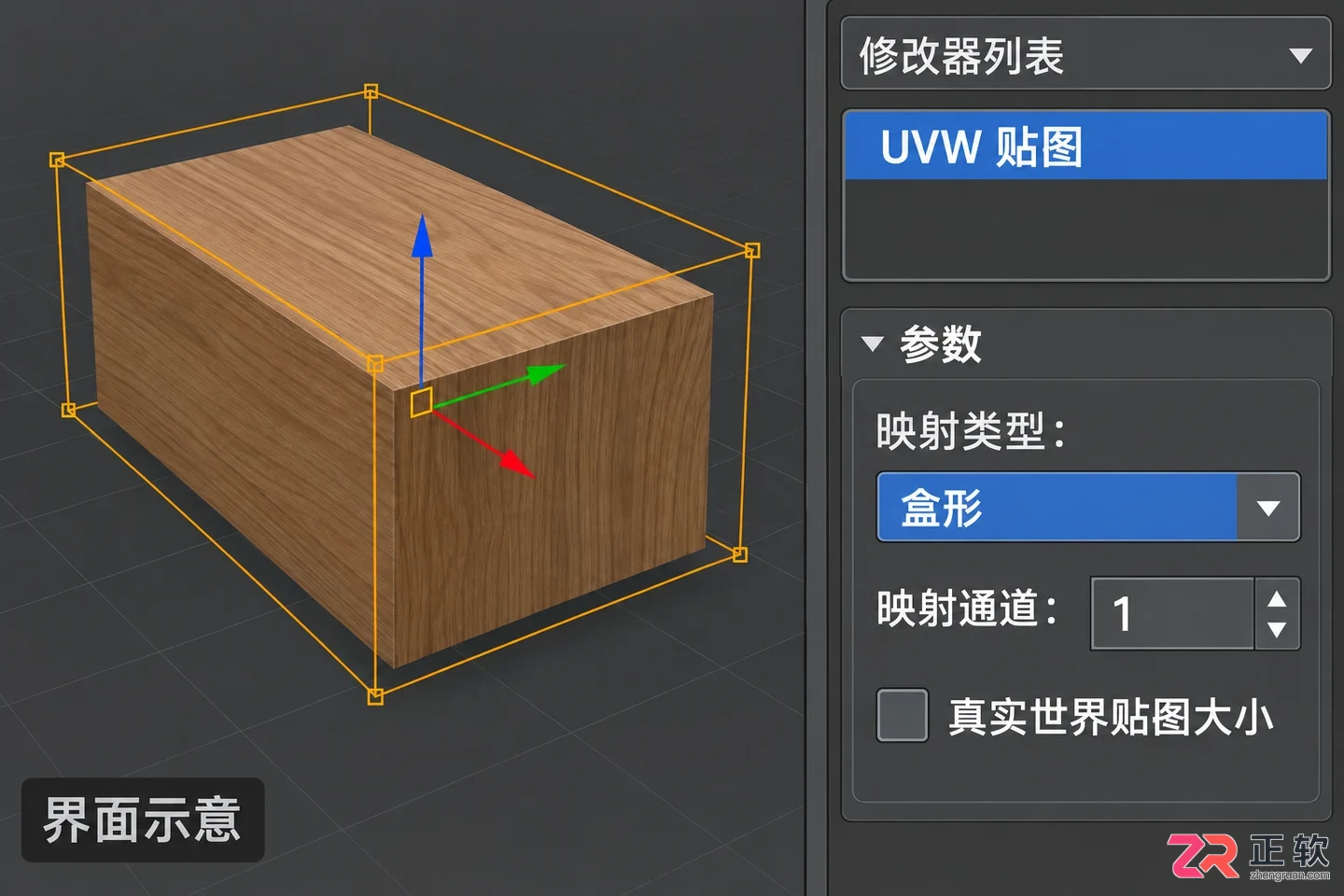

添加UVW Map修改器并选择Box映射类型

5. 根据需要增加表面细节

当底色与比例调整妥当后，再考虑增加粗糙度和凹凸细节。若有粗糙度贴图，应将其连接到 Physical Material 的 Roughness 输入端，不能接到底色通道期望它自动产生反射变化。如果素材提供的是 Glossiness（光泽度）贴图，需注意它与 Roughness 含义相反，不能直接混用，通常需要进行反相处理或使用专门的转换节点。

凹凸贴图用于表现细小的表面起伏，不会真正改变模型轮廓。不要直接将带有颜色和拍摄阴影的底色照片当作高质量的凹凸贴图使用。法线贴图也不是普通的灰度凹凸图，需要按照渲染器要求，通过合适的法线转换节点或直接在 Normal Map 通道中使用。

这些数据贴图通常需要设置为非颜色数据（Non-Color Data）读取，具体设置名称会随 3ds Max 版本的色彩管理方式变化。初学者建议先保留数值粗糙度，将底色材质做通顺，再逐张添加细节贴图，以免因色彩空间设置错误导致渲染异常。

6. 渲染检查并保留完整项目

为场景配置简单的灯光和摄像机，使用支持 Physical Material 的渲染器（如 Arnold 或 V-Ray）生成预览渲染。重点检查木纹是否有拉伸变形、重复接缝是否明显，以及高光反射是否与粗糙度设置相符。如果图案位置不对，优先检查 UVW Map 设置；如果表面质感不对，再回头检查材质参数，不要将两类问题混淆。

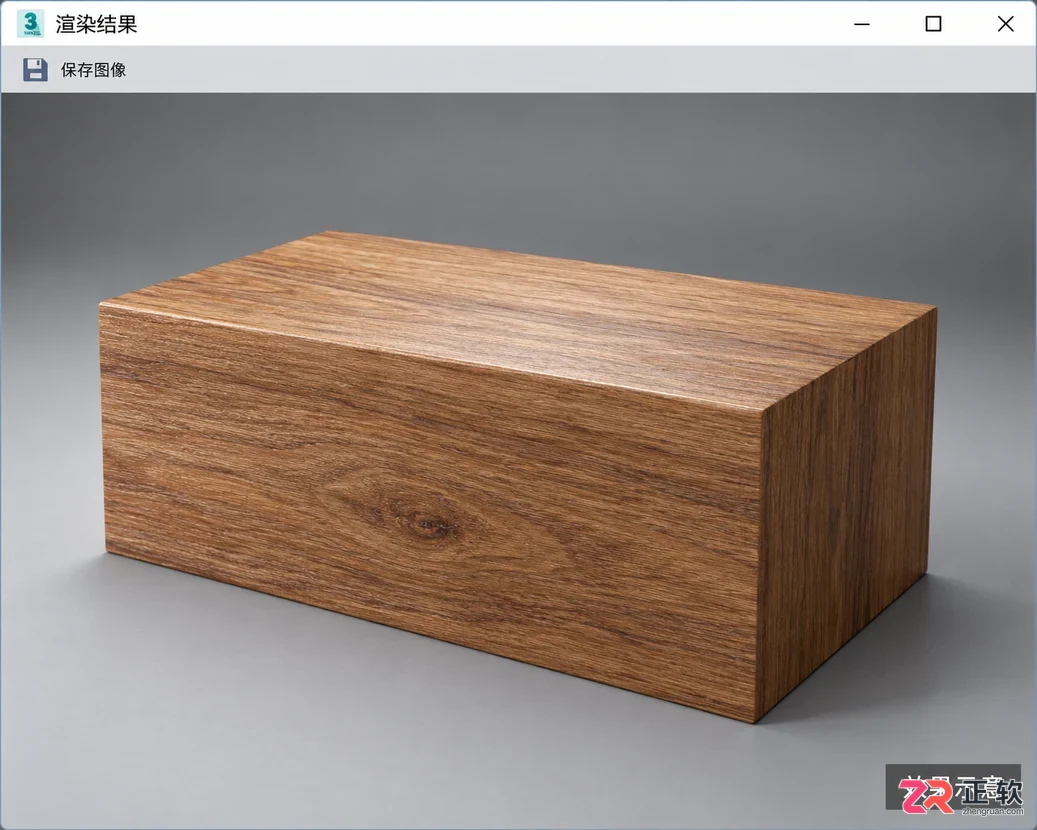

渲染验证木纹的拉伸情况与表面质感

最后，保存 .max 场景文件。需要注意的是，单独保存场景或材质库并不意味着位图已经嵌入文件中。在将项目移交他人或归档前，务必使用“资源收集器”（Asset Tracking）功能一并收集所有外部贴图，并验证在新路径下能否正常加载。这样得到的是一个完全可编辑的木纹材质：更换底色图片即可替换纹理，调整 UVW Map 可改变铺贴密度，修改粗糙度可改变表面反光特性，模型、材质和贴图坐标各司其职，便于后续维护与修改。
