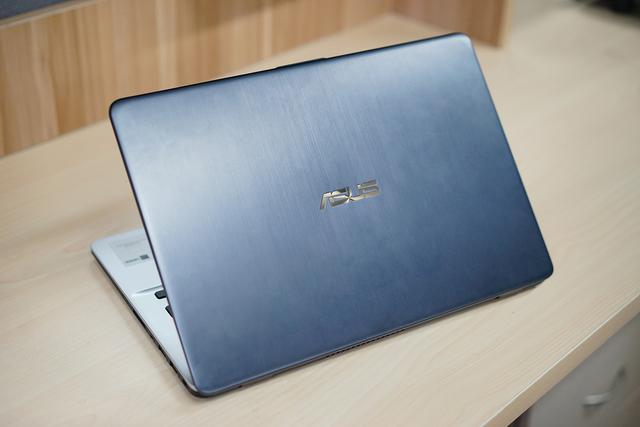

当我们选择购买轻薄型笔记本产品时，品牌、造型、性能和价格都是我们首要考虑的因素。在如今激烈的产品竞争中，不同人对品牌和造型有不同的看法，而性能和价格通常是与所付出的代价成正比的。因此，轻薄笔记本产品要脱颖而出的关键在于全面优化用户的使用体验。 华硕灵耀S4100UQ是一款值得关注的轻薄本。它的内部结构经过优化，使用户能够更轻松地进行硬件升级和清灰操作。这为用户提供了更便捷的维护和升级选项，让他们能够更好地适应个人需求和未来的技术发展。 除了内部结构的优化，华硕灵耀S4100UQ还具备其他吸引人的特点。它采用了先进的处理器和高效的显卡，为用户提供出色的性能和流畅的操作体验。同时，它的轻薄设计使得携带和使用更加便捷，无论是在工作还是娱乐中都能满足用户的要求。 综上所述，轻薄笔记本产品的成功在于全方位地优化用户使用体验。华硕灵耀S4100UQ通过内部结构的优化，为

因此，我今天的主要任务是向大家展示一下华硕灵耀S4100UQ的拆卸过程。一方面，这可以让已经拥有这款笔记本的朋友们了解拆卸的正确步骤，以免在自行拆卸时造成损坏。另一方面，这也可以展示华硕产品设计师在这款产品的内部结构上所做的哪些优化。

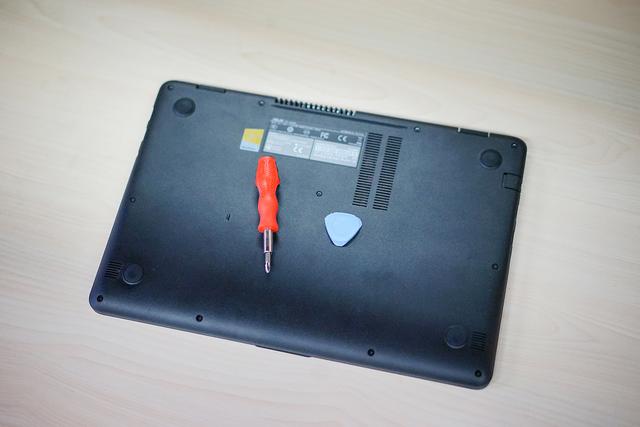

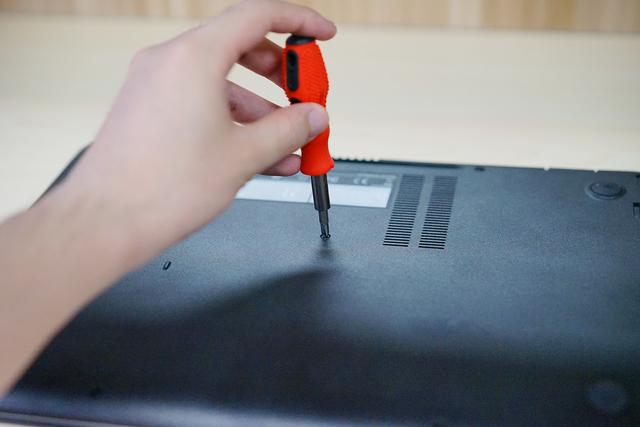

华硕灵耀S4100UQ的拆卸十分简单，只需使用一把十字螺丝刀，拧开底壳上的11个螺孔即可，包括转轴侧的四个、中间的三个和底侧的四个螺孔。此外，机身内部的螺丝也可以用同样的方法拧开。

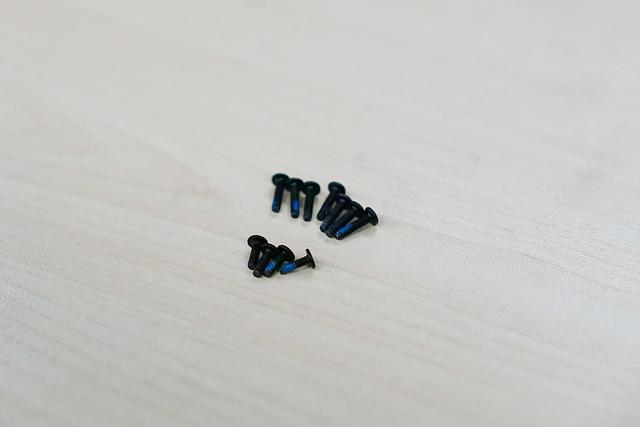

华硕灵耀S4100UQ底壳的螺丝分为长和短两种类型，长的分布在转轴侧和中间位置，底侧则有四颗短螺丝。在拆卸过程中，务必将拧下的螺丝分类分区放置，否则在重新装回去时会遇到麻烦。

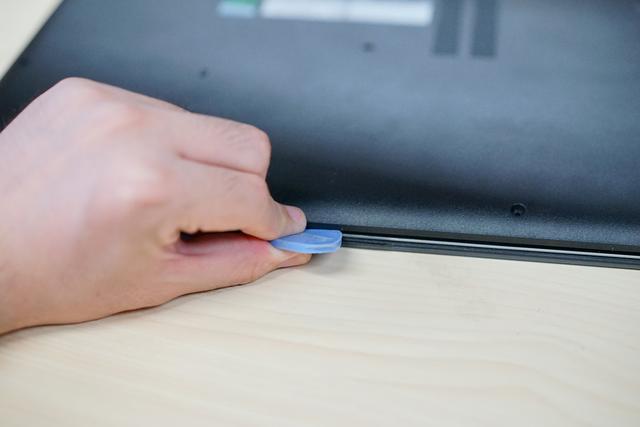

为了取下华硕灵耀S4100UQ的键盘盖，可以先拧下底壳上的11颗螺丝。然后，可以使用塑料翘片或稍硬的塑料卡，在底壳和键盘面的接缝处轻轻地划一圈。这样一来，所有的卡扣结构都会被解开，然后就可以轻松地取下键盘盖了。

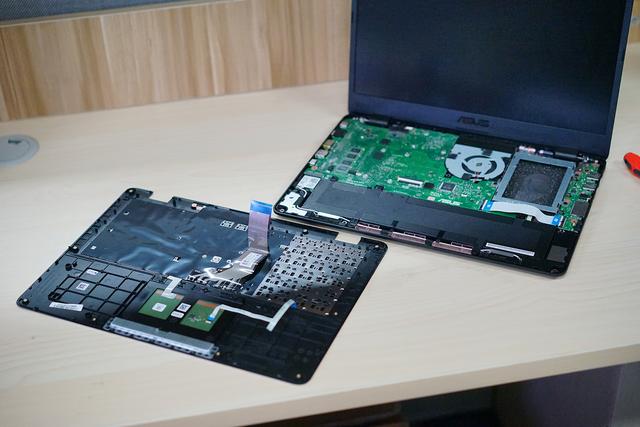

这种将硬件固定在底壳上的方式，能够加固整体内部结构。在拆下键盘盖的时候，需要注意连接在主板上的键盘和触摸板的排线，这些排线都是可以双向卸下的，拔掉主板侧比较省事。

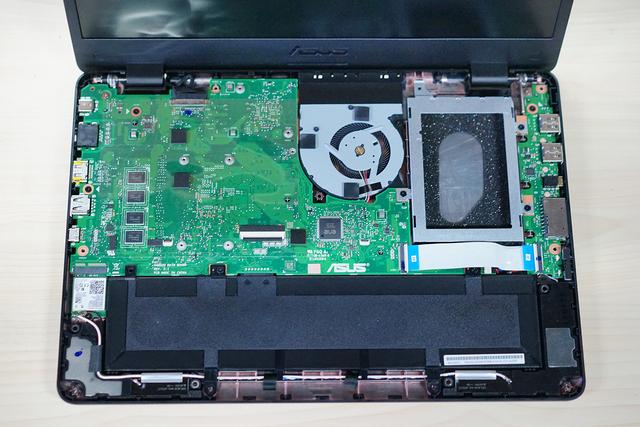

我认为华硕灵耀S4100UQ的硬件结构规划设计得特别合理，底侧是以电池为主的扬声器、WiFi天线模块，然后上侧就是空出来一个大块2.5英寸硬盘安装位的主板和散热模块了。因为这个2.5英寸硬盘安装位的存在，机身右侧的I/O接口必须以排线的形式与左侧的主板相连。

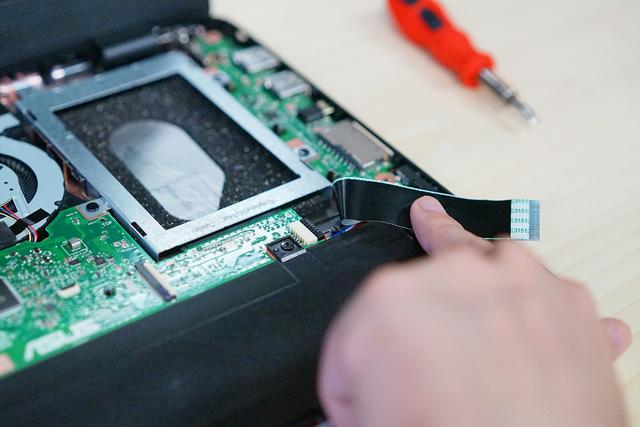

排线下方，有一个用于固定电池的螺丝。

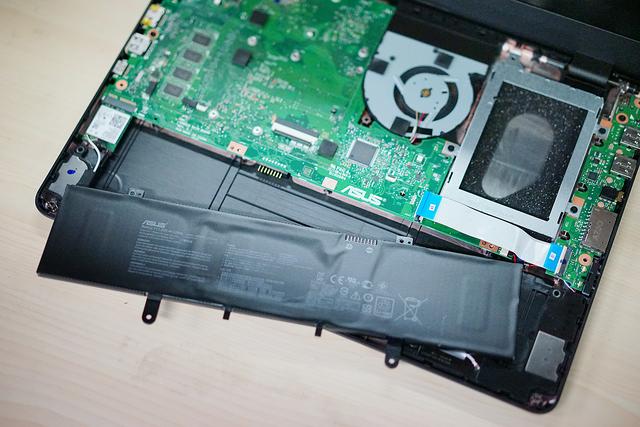

电池左侧对称的位置也有一个螺丝，都拧下来后就能将这个容量为42瓦时的电池取下了。

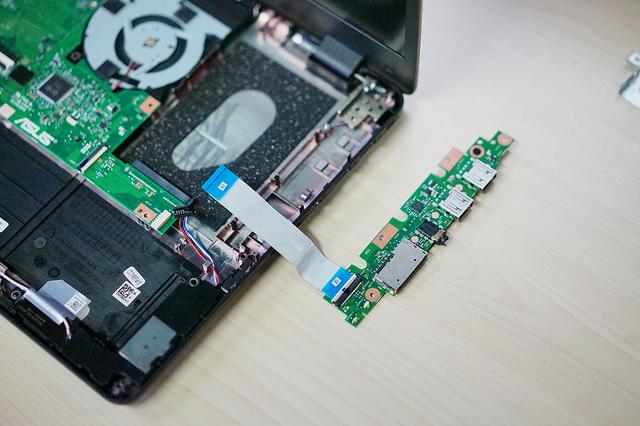

要拆主板部分，首先拧下固定2.5英寸硬盘金属框架的三颗螺丝，再拧下只有一个螺丝固定的机身右侧排线连接的I/O接口模块。明明I/O接口模块这里只拧下来了一颗螺丝，但是为什么上面有五个螺丝孔？万一装回去的时候不记得该拧哪个螺孔怎么办？不用担心，需要拧螺丝的每个螺孔旁边都有三角图形指示，严格按照这个指示去做就不会有任何问题。

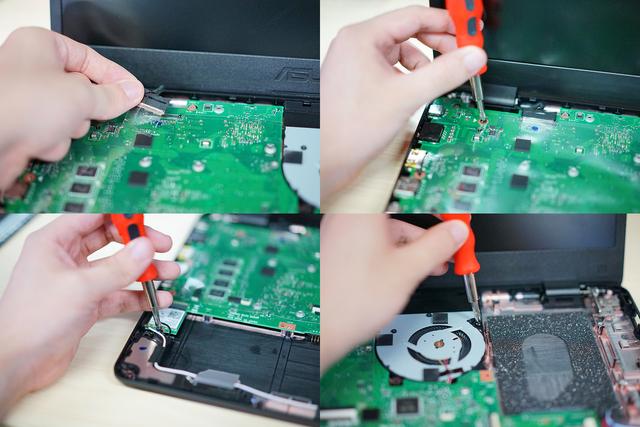

拔掉左上方的显示器排线，拧下主板左侧的两颗螺丝，然后拧下左下方的WiFi模块和右上方风扇的固定螺丝，就能整个卸下来了。

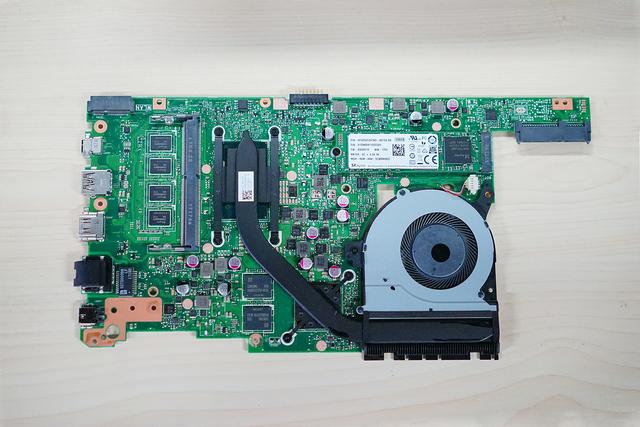

华硕灵耀S4100UQ主板正面如图所示，它原生搭载了一个M.2接口的固态硬盘，内存部分采用板载颗粒+一个SO-DIMM DDR4拓展槽的形式。

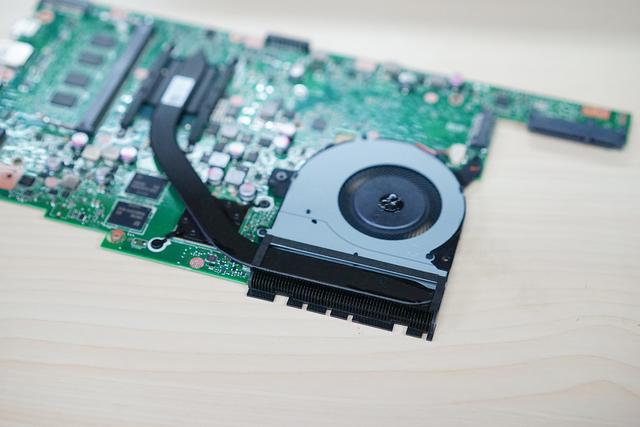

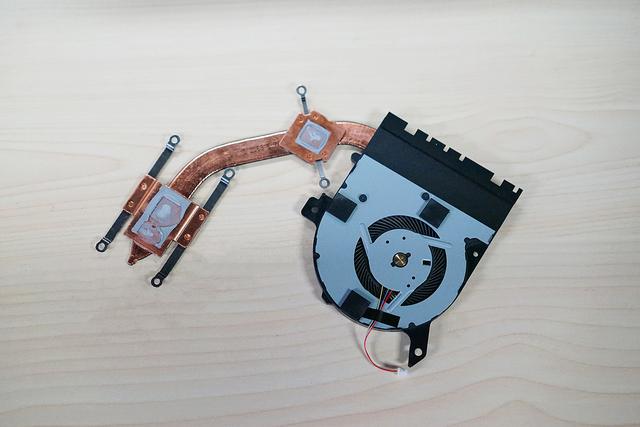

由热管和风扇组成的散热模块，覆盖了CPU和显卡部分。

CPU部分的导热底座由四颗螺丝固定，GPU部分则是两颗对角线分布的螺丝固定的。拔掉风扇的供电4Pin跳线，拧下固定的一颗螺丝，就能将整个散热模块都拆下来了。

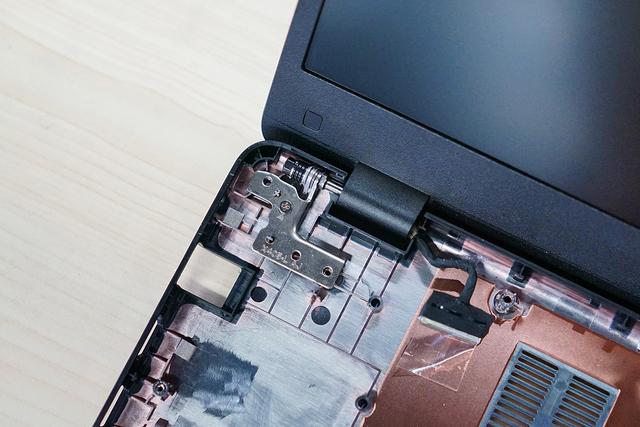

用于固定屏幕机身转轴的结构强度很高，前前后后一共有四颗螺丝固定。

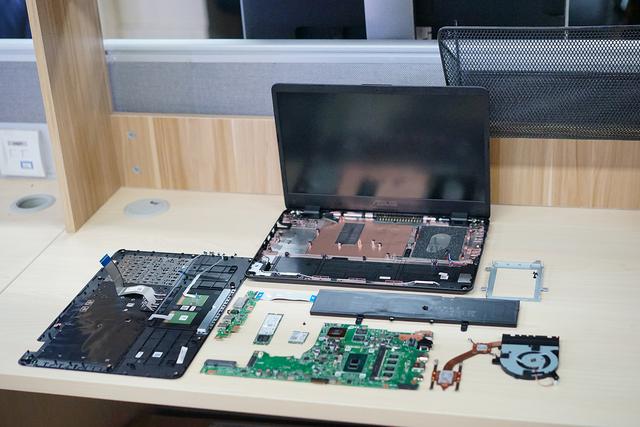

灵耀S4100UQ这种集成度颇高的内部硬件结构设计，让我在拆卸过程中没有遇到任何障碍。而且将所有拆下来的部件都摆开，数量也是十个手指头能数得过来的。好了，华硕灵耀S4100UQ轻薄笔记本的拆卸工作到这里就完成了，随后我会为大家带来灵耀S4100UQ的硬件升级指南。本文编辑：孙端关注泡泡网，畅享科技生活。
