Revit根据项目要求来拆分的操作方法
1、电气成组:打开某项目切换到三维视图,打开【可见性/图形替换】对话框,切换至【模型类别】选项卡下,【过滤器列表】中选择【全部显示】,点击【全选】所有并全部取消勾选,点击【确定】。2、【过滤器列表】中选择【电气】,全部勾选,点击【确定】,如图所示,并核查一下把不是电气的构件隐藏。3、选择所有电气构件,点击【修改】选项卡【创建组】命令,会提示出现以下错误,是由于有部分构件是基于主体放置,会失去与主体的关联,点击【确定】。4、继续弹出对话框【创建模型组】对话框,名称改为【电气】。5、在项目浏览器中相对应的三维

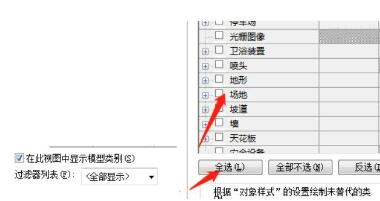

1、电气成组:打开某项目切换到三维视图,打开【可见性/图形替换】对话框,切换至【模型类别】选项卡下,【过滤器列表】中选择【全部显示】,点击【全选】所有并全部取消勾选,点击【确定】。

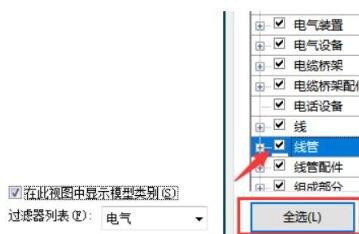

2、【过滤器列表】中选择【电气】,全部勾选,点击【确定】,如图所示,并核查一下把不是电气的构件隐藏。

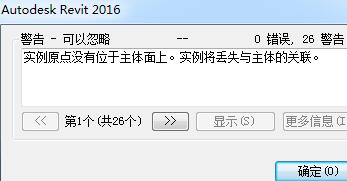

3、选择所有电气构件,点击【修改】选项卡【创建组】命令,会提示出现以下错误,是由于有部分构件是基于主体放置,会失去与主体的关联,点击【确定】。


4、继续弹出对话框【创建模型组】对话框,名称改为【电气】。

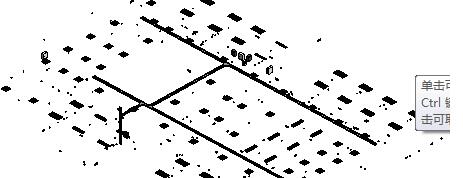

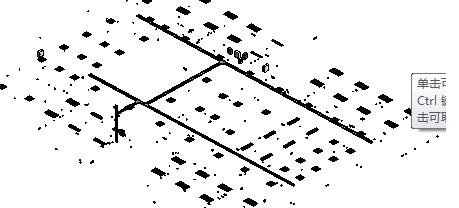

5、在项目浏览器中相对应的三维视图名称改为电气拆分,修改完成后相对应的视图效果如图所示。


6、其他专业的拆分可根据上述步骤进行修改,可修改相对应专业需要的平面视图、立面视图、剖面视图及三维视图。
二、保存
1、成组的总模型要保存一份,在原模型的基础上,依次去保存成组模型,完成拆分。比如保存电气模型的时候要把给排水,消防,暖通都要**,并**未使用项,建模的过程中有许多未使用项,为了减少内存要**这些未使用项。

2、命名为【xxxx项目二层电气拆分】,以此类推。此项目的机电模型拆分就完成了,最终文件夹格式如图所示。

意义:通过对专业模型的拆分,可以很方便的进行各专业的模型出图及模型的修改,合理运用。
