您的位置:首页 >Solidworks使用线性草图阵列功能做出图形的操作方法

Solidworks使用线性草图阵列功能做出图形的操作方法

  发布于2025-02-08 阅读(100)

扫一扫,手机访问

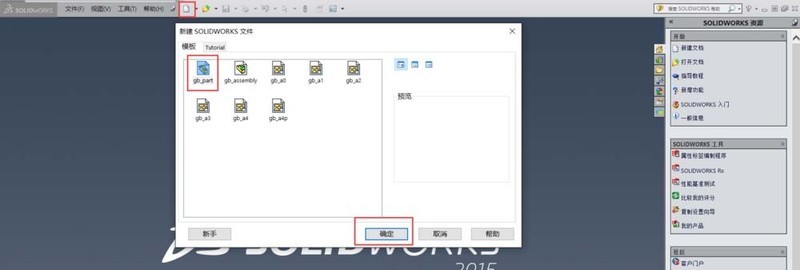

新建零件。

Solidworks使用线性草图阵列功能做出图形的操作方法

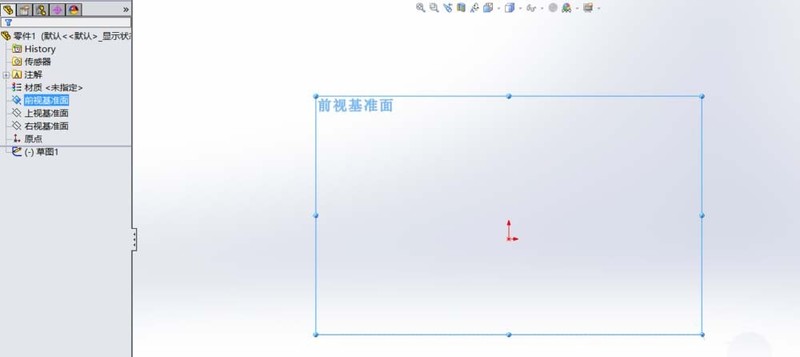

前视图,草图绘制,正视于。

Solidworks使用线性草图阵列功能做出图形的操作方法

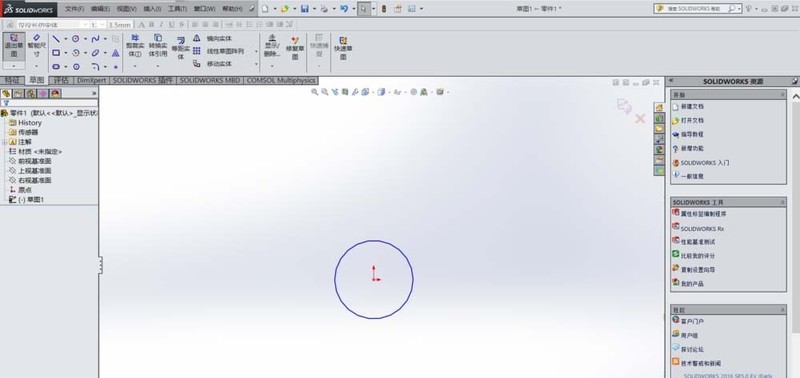

画圆。

Solidworks使用线性草图阵列功能做出图形的操作方法

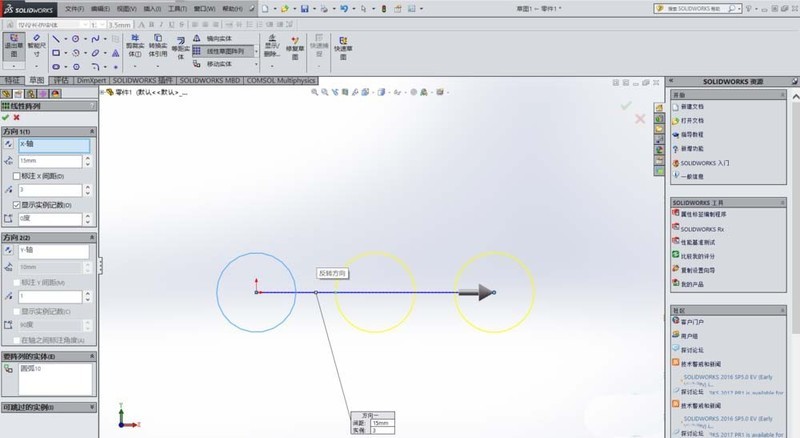

选中圆,再选择线性草图阵列。设置X轴方向的阵列数,间距等参数。

Solidworks使用线性草图阵列功能做出图形的操作方法

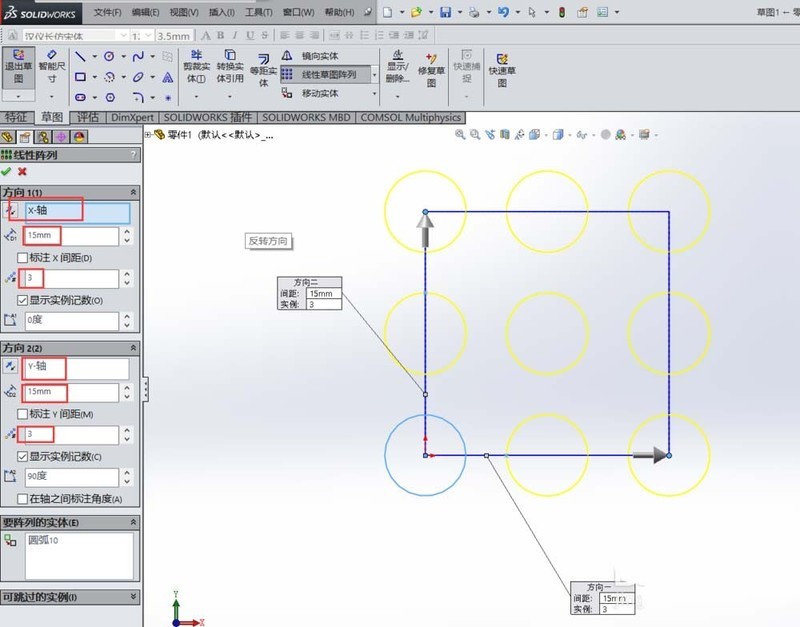

再设置Y轴的阵列参数。

Solidworks使用线性草图阵列功能做出图形的操作方法

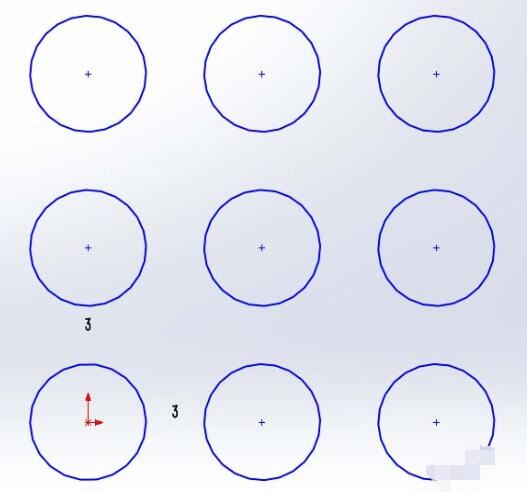

得到最终的线性阵列。

Solidworks使用线性草图阵列功能做出图形的操作方法
