vscode怎么绘制流程图_visual_studio code绘制流程图的方法
首先要打开电脑中的visualstudiocode,点击左侧四个方块按钮然后在搜索框中输入draw.io查询插件,点击安装安装好后,新建一个test.drawio文件接着选中test.drawio文件,进入编辑模式左侧有各种图形,随意选择,就可以绘制流程图了绘制好后,点击文件→嵌入→svg下面再选择嵌入复制svg代码将复制的svg代码粘贴到html代码中打开html网页,就可以看到绘制的流程图了点击网页上的图片,就可以跳转页面在该页面可以放大缩小流程图在这里,我们选择点击右下角的铅笔图案,跳转网页编辑页面

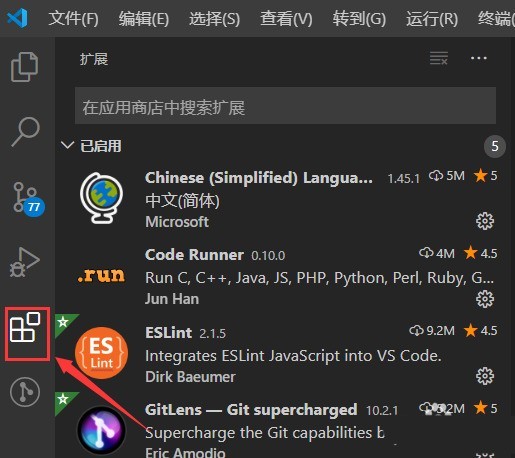

首先要打开电脑中的visual studio code,点击左侧四个方块按钮

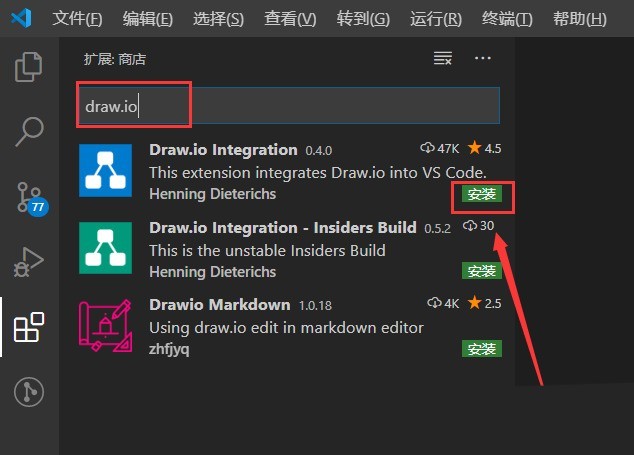

然后在搜索框中输入draw.io查询插件,点击安装

安装好后,新建一个test.drawio文件

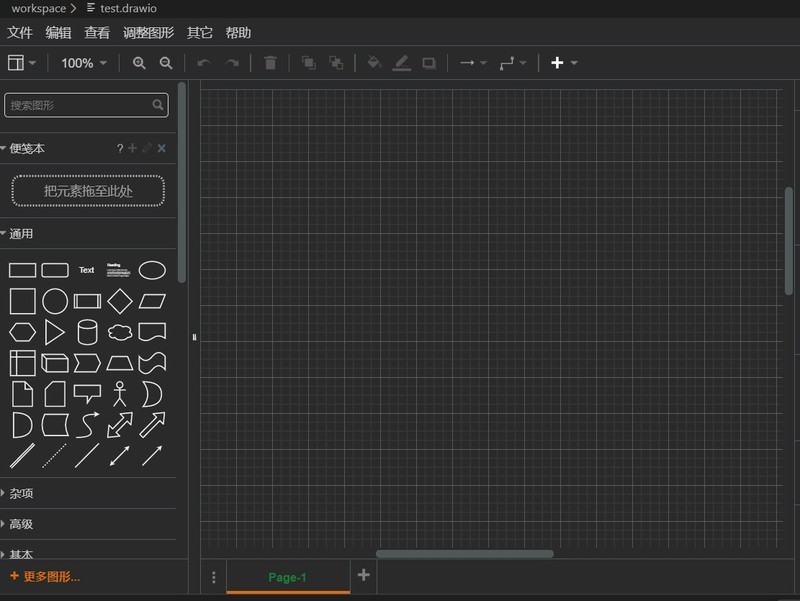

接着选中test.drawio文件,进入编辑模式

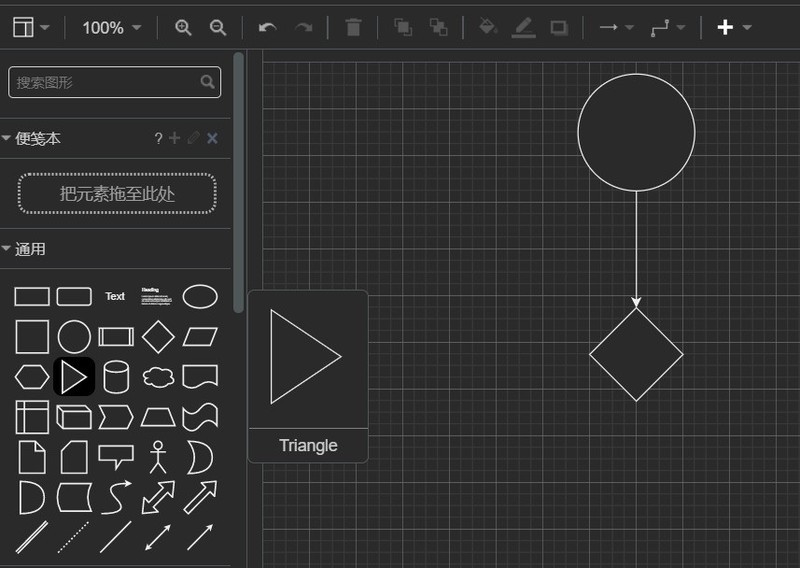

左侧有各种图形,随意选择,就可以绘制流程图了

绘制好后,点击文件→嵌入→svg

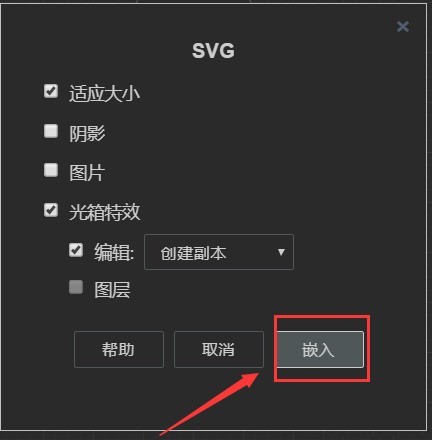

下面再选择嵌入

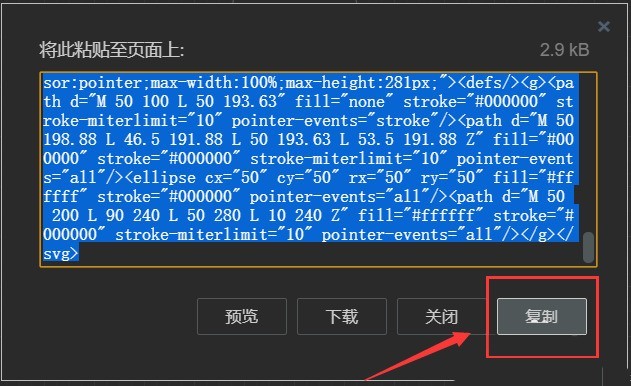

复制svg代码

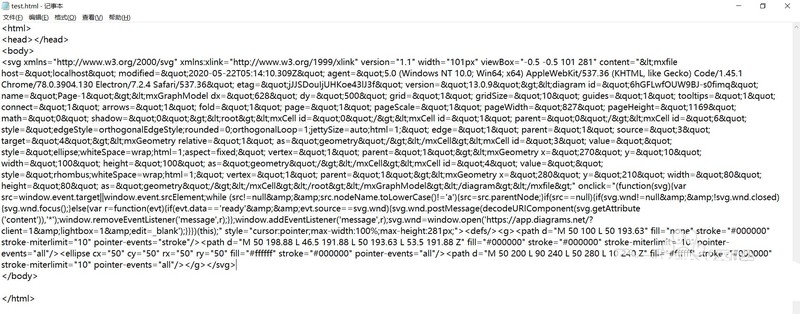

将复制的svg代码粘贴到html代码中

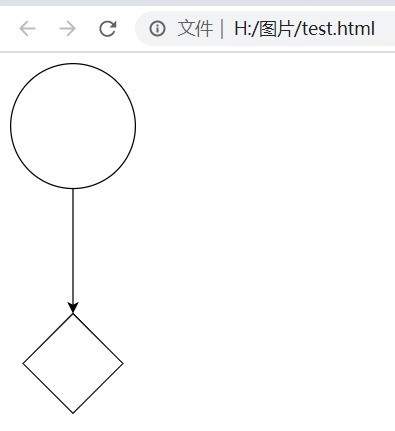

打开html网页,就可以看到绘制的流程图了

点击网页上的图片,就可以跳转页面
在该页面可以放大缩小流程图

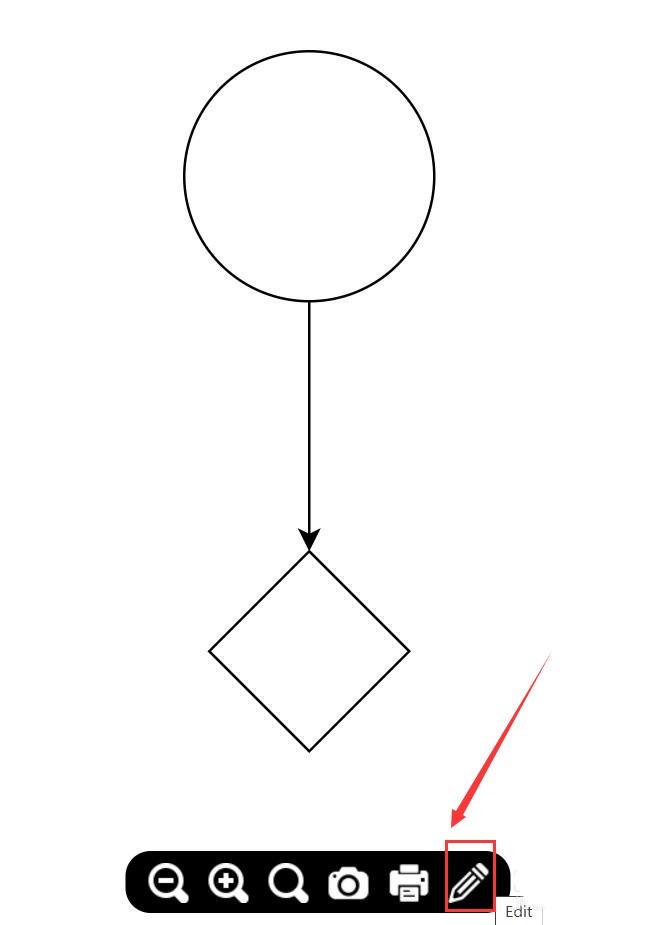

在这里,我们选择点击右下角的铅笔图案,跳转网页编辑页面

在网页编辑页面,又可以对流程图重新做编辑

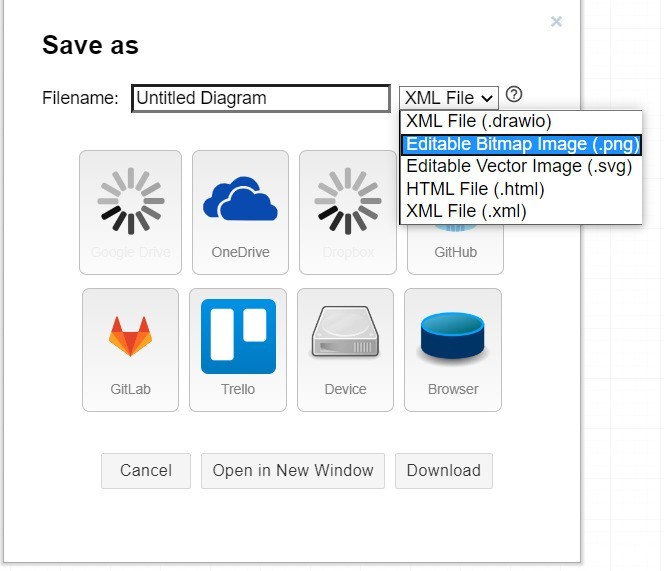

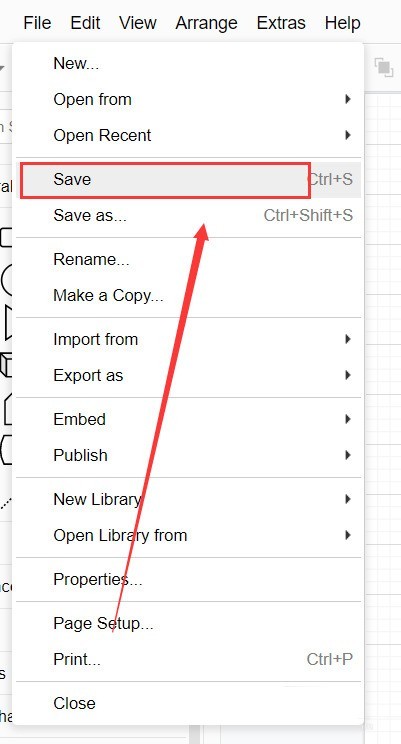

这里可以选择File→Save,最后选择png格式图片保存
