Revit幕墙巧做瓦屋顶的使用方法
作者:慢热型
时间:2025-04-11
来源:正软商城
浏览:4
1、建瓦族备用,打开公制轮廓-竖梃族样板,并绘制瓦轮廓。2、新建一个项目,在项目里使用迹线屋顶绘制出一个矩形坡屋顶,并将属性改为玻璃斜窗,4、把瓦族载入到项目中,在建筑选项卡下选择竖梃,编辑矩形竖梃,**类型改为瓦,将轮廓改为族1,也就是瓦族。5、选择玻璃斜窗,将网格改为固定距离,网格1间距改为200,网格2改为500,网格1竖梃【内部类型】改为刚才创建的瓦。6、点击确认后效果如图所示。意义:在遇到繁多且简单的构件放置,可以通过创建族,并配合系统构件进行快速创建,省去繁杂的放置过程,节省时间。
本文目录

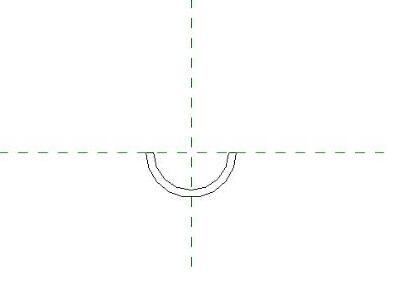

1、建瓦族备用,打开公制轮廓-竖梃族样板,并绘制瓦轮廓。

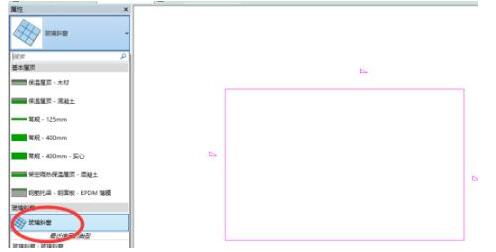

2、新建一个项目,在项目里使用迹线屋顶绘制出一个矩形坡屋顶,并将属性改为玻璃斜窗,

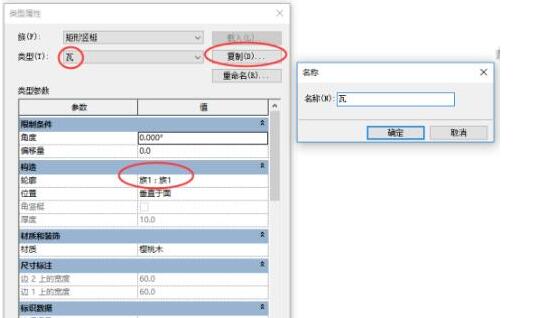

4、把瓦族载入到项目中,在建筑选项卡下选择竖梃,编辑矩形竖梃,**类型改为瓦,将轮廓改为族1,也就是瓦族。

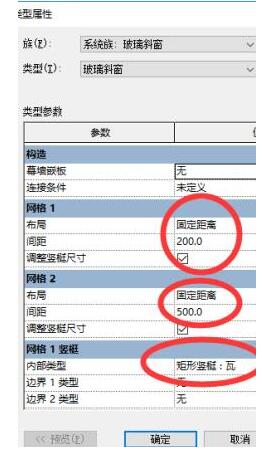

5、选择玻璃斜窗,将网格改为固定距离,网格1间距改为200,网格2改为500,网格1竖梃【内部类型】改为刚才创建的瓦。

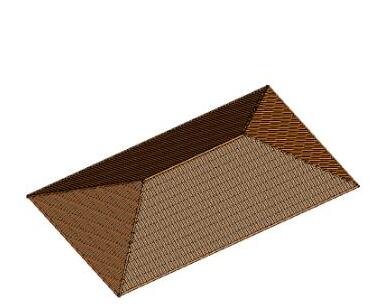

6、点击确认后效果如图所示。
意义:在遇到繁多且简单的构件放置,可以通过创建族,并配合系统构件进行快速创建,省去繁杂的放置过程,节省时间。
