Revit绘制弧形幕墙的操作方法
作者:FreshDream
时间:2024-05-24
来源:互联网
浏览:50
打开Revit软件,先使用【建筑】选项卡下的【墙】命令,绘制一段弧形墙,在使用【墙】命令下面的【幕墙】类型在刚刚绘制的墙上绘制弧形幕墙,我们会看到绘制的弧形幕墙依然是直线的,怎样调整呢?选中幕墙,单击属性栏的【编辑类型】进入到类型属性对话框,将【垂直网格】中的【布局】参数值设置一个值进行调整即可(除了【无】其他值都可以)。点击【确定】后会发现幕墙已经变成了弧形,但是没有剪切墙体,回到类型属性对话框,勾选【自动嵌入】即可自动剪切墙体。
打开Revit软件,先使用【建筑】选项卡下的【墙】命令,绘制一段弧形墙,在使用【墙】命令下面的【幕墙】类型在刚刚绘制的墙上绘制弧形幕墙,我们会看到绘制的弧形幕墙依然是直线的,怎样调整呢?

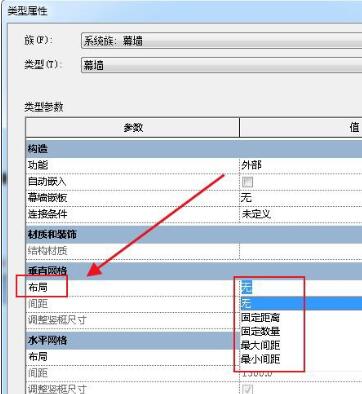

选中幕墙,单击属性栏的【编辑类型】进入到类型属性对话框,将【垂直网格】中的【布局】参数值设置一个值进行调整即可(除了【无】其他值都可以)。

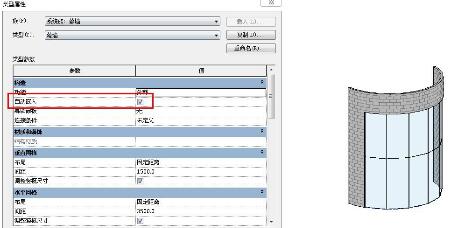

点击【确定】后会发现幕墙已经变成了弧形,但是没有剪切墙体,回到类型属性对话框,勾选【自动嵌入】即可自动剪切墙体。
