天正建筑2014设计建筑物二层平面图的详细教学
我们需要先打开天正建筑2014软件,并复制一份首层平面图,如下图所示然后我们删除首层专有的散水、台阶,删除完成后,如下图所示接着我们删除首层与二层不同的墙体、轴线、门窗、删除完成后,如下图所示再添加二层平面图需要的墙体、门窗,添加完成后,如下图所示这时修改楼梯参数,修改为中间层楼梯,修改完成后,如下图所示然后我们在建筑物内绘制楼板,楼板绘制完成后,二层平面图绘制完成,如下图所示接下来我们在命令行输入【3DO】,点击回车键,进入【受约束的动态观察模式】,然后就可以直观的看到自己绘制的二层平面图,如下图所示最

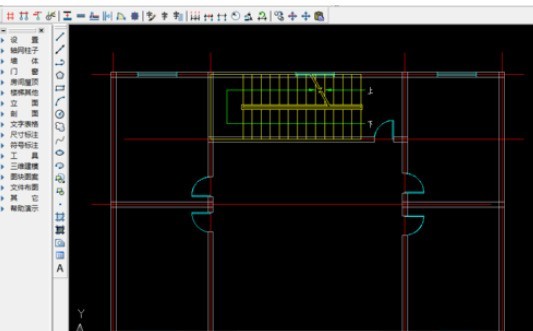

我们需要先打开天正建筑2014软件,并复制一份首层平面图,如下图所示

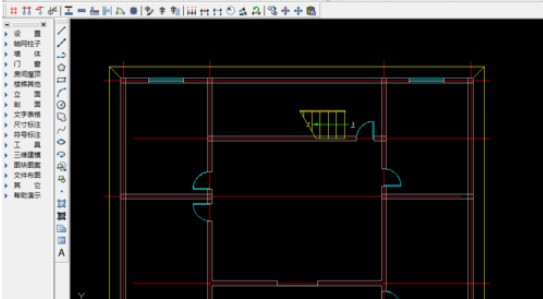

然后我们删除首层专有的散水、台阶,删除完成后,如下图所示

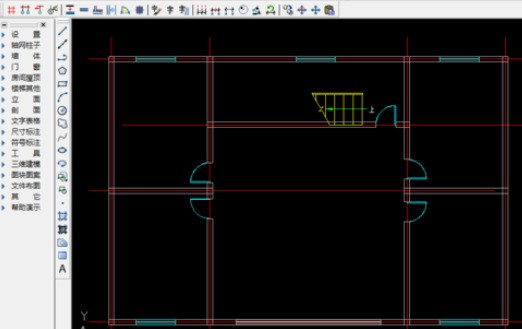

接着我们删除首层与二层不同的墙体、轴线、门窗、删除完成后,如下图所示

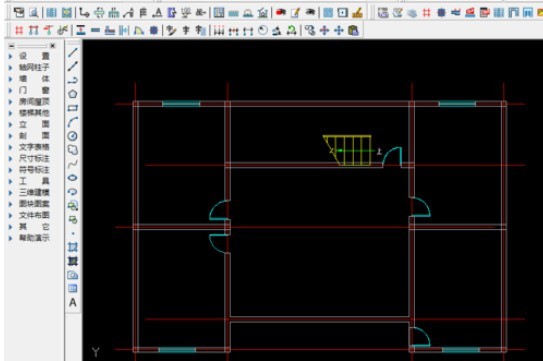

再添加二层平面图需要的墙体、门窗,添加完成后,如下图所示

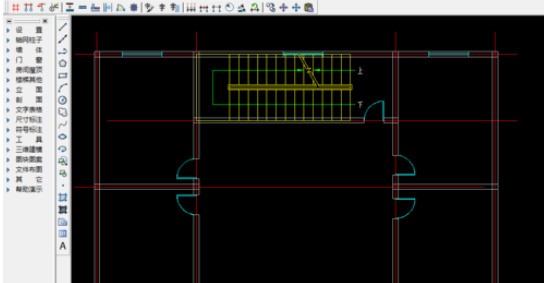

这时修改楼梯参数,修改为中间层楼梯,修改完成后,如下图所示
然后我们在建筑物内绘制楼板,楼板绘制完成后,二层平面图绘制完成,如下图所示

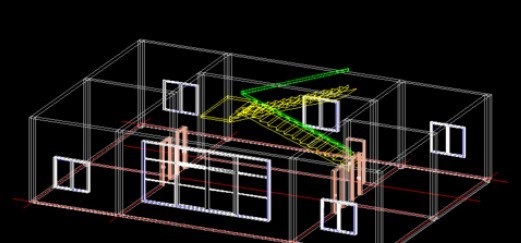

接下来我们在命令行输入【3DO】,点击回车键,进入【受约束的动态观察模式】,然后就可以直观的看到自己绘制的二层平面图,如下图所示

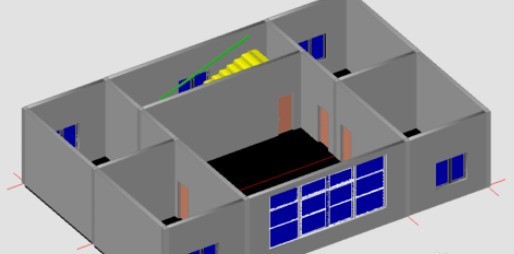

最后一步我们可以改变一下【视觉样式】,看一下自己绘制的二层平面图;在【受约束的动态观察】模式下点击鼠标右键,选择【视觉样式】,点击【真实】,如下图所示
