Solidworks切除圆柱中间一部分的操作方法

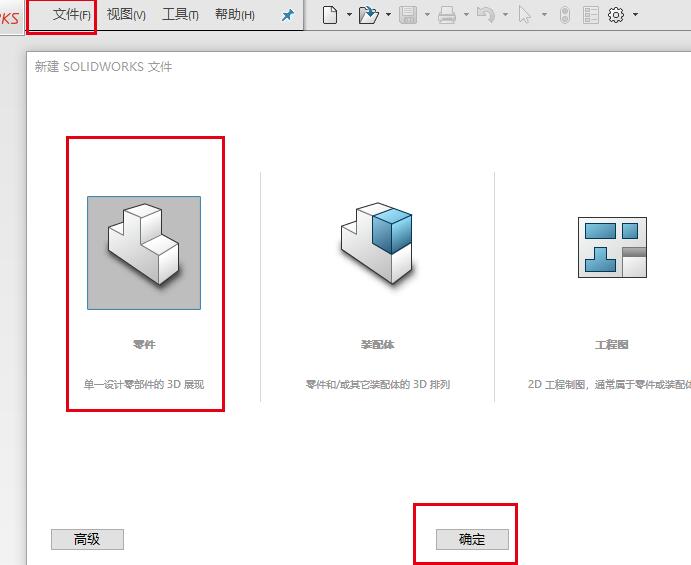

1、打开SolidWorks，点文件，找到新建，出现一个如图所示的窗口，选择零件，然后点确定。

2、选择前视基准面会草图绘制平面，用草图里面的圆命令绘制一个半径50的圆，如图所示。

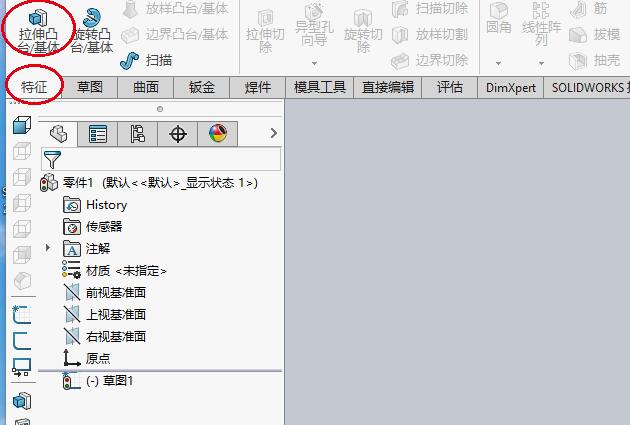

3、找到工具栏【特征】里面如图所示的【拉伸凸台/基体】命令。

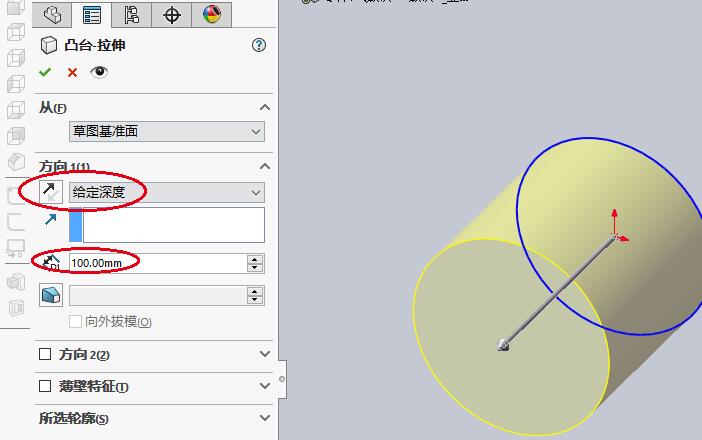

4、点【拉伸凸台/基体】命令，出现一个【拉伸凸台】的参数窗口，填写拉伸深度100，然后点确定，这样就拉伸了一个圆柱体。

5、选择上视基准面作为草图绘制平面，在中间位置绘制一个如图所示的草图。

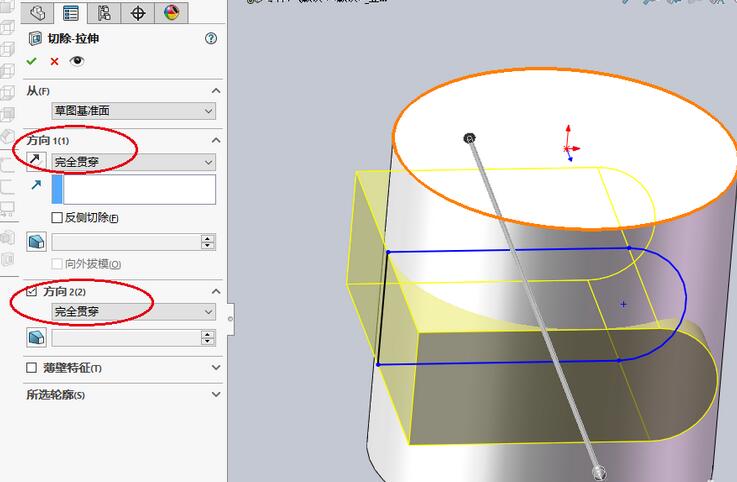

6、找到工具栏【特征】里面的【拉伸切除】命令，出现一个【拉伸切除】参数窗口，拉伸切除的方向选择两个方向，切除的深度都选择【完全贯穿】。

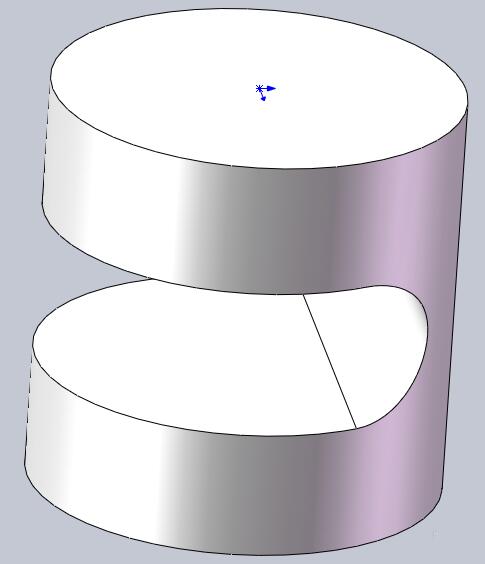

7、点确定，这样圆柱体就从中间切除一部分了，效果如图所示。
