UG剖面线制作教程步骤

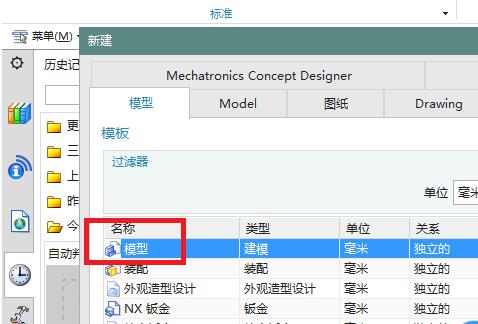

1、打开UG软件，新建一个空白的模型文件。

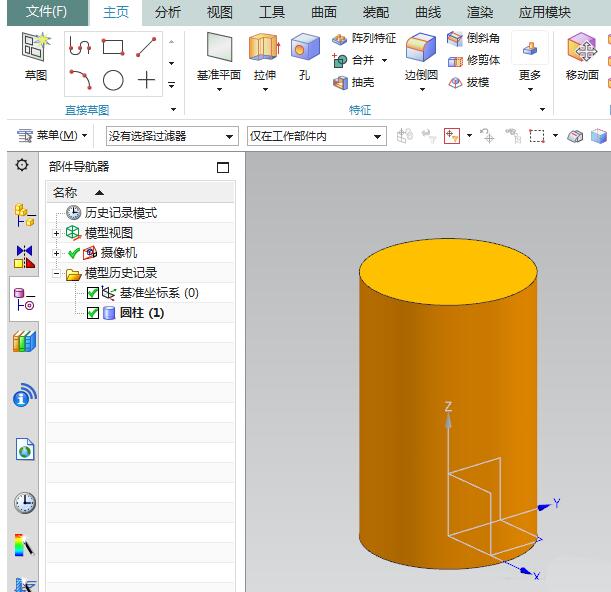

2、如图，执行【菜单——插入——设计特征——圆柱体】，一切默认，创建一个圆柱体作为后面的演示所用。

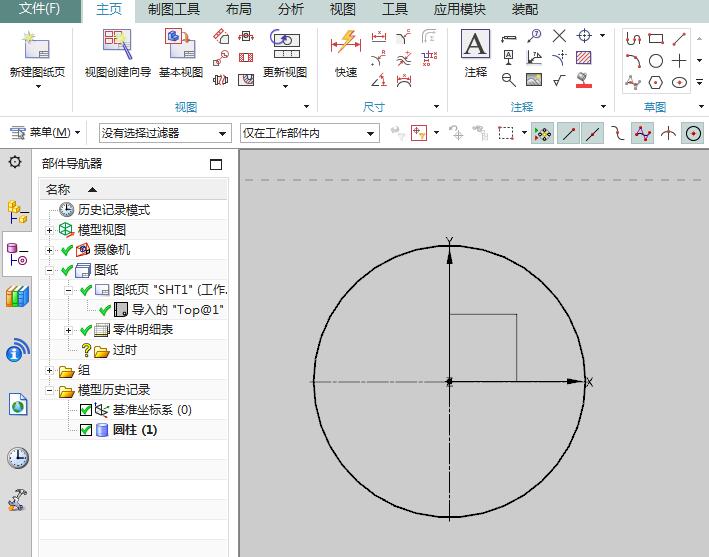

3、如图，应用模块中点击【制图】，新建一个图纸页，创建一个工程图，作为后面的演示所用。

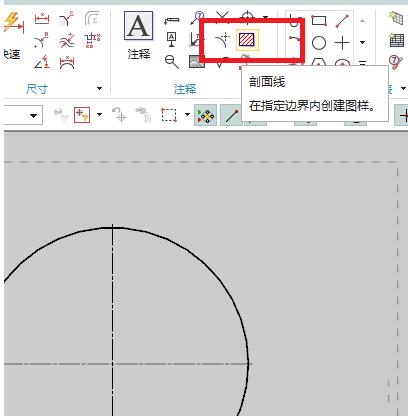

4、如图，点击工具栏中的【剖面线】图标，激活该命令。

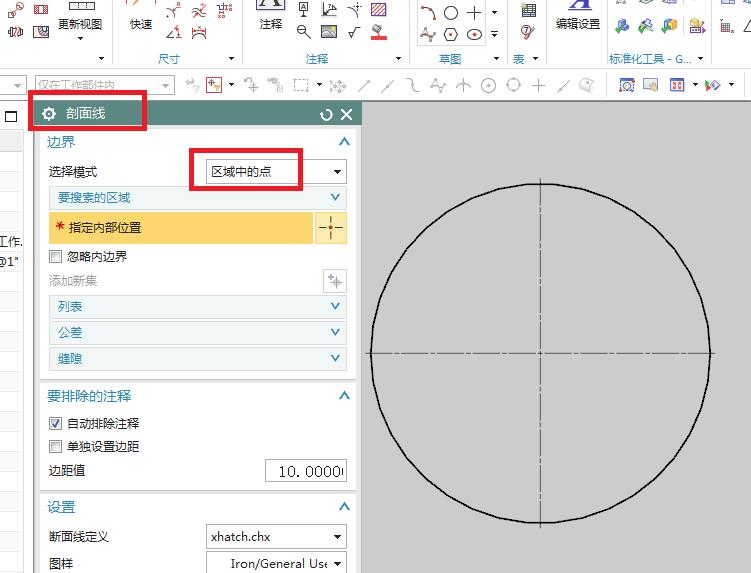

5、如图，软件中出现了一个【剖面线】对话框，然后【选择模式】选择【区域中的点】，这有可能会是默认的。

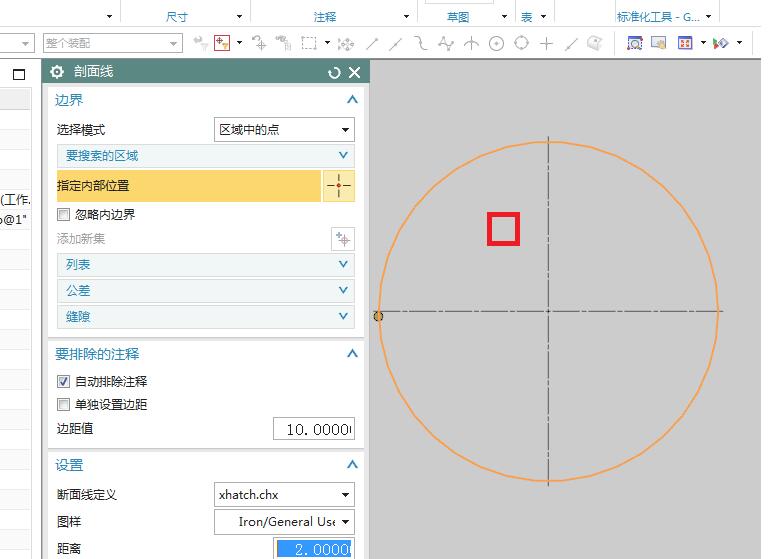

6、如图，在圆中间点击一下鼠标左键，然后，就一切默认，点击确定。

7、如图，这个圆中间就成功添加了剖面线。
