Revit出图图层设置的详细步骤

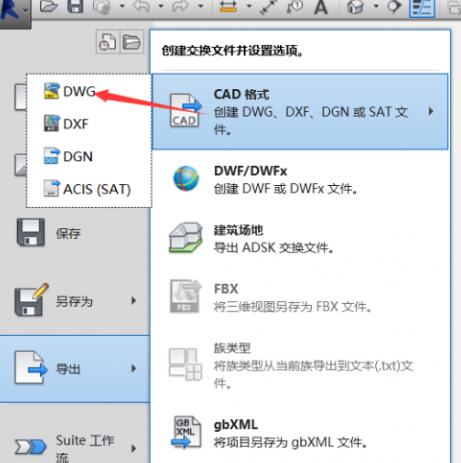

点击左上角Revit图标，选择以dwG格式导出cad图纸

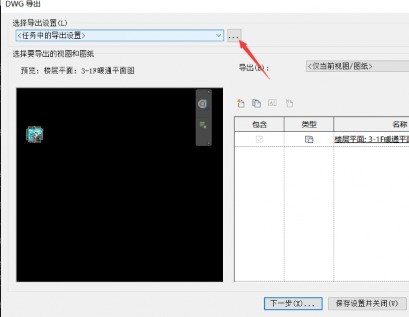

在弹出的页面中点击导出设置后面的【...】按钮，

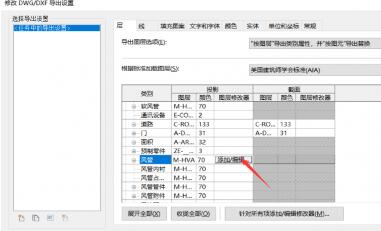

此处以风管图纸导出设置为例。在页面中找到风管，点击图层修改器中的【添加/编辑】按钮，

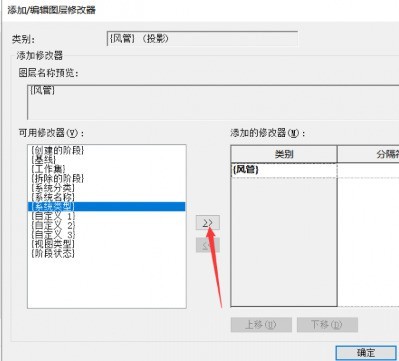

选中系统类型并添加到右侧，

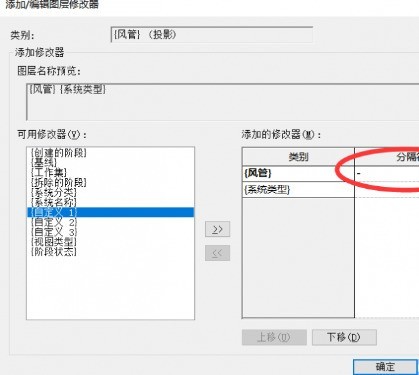

在右侧风管一栏分隔符位置添加分隔符【-】然后点击确定即可完成风管以系统类型区分图层的导出设置，

意义：实际工程中CAD图纸可按不同系统进行分图层，方便查看，那么其他电气、管道同样也能使用上述方法进行图层的设置。
