UG制作一条圆珠手链的操作方法
作者:小确幸
时间:2025-05-27
来源:正软商城
浏览:6
1、新建建模文件,在建模工作区中,选XY面作为草绘平面,绘出手链的俯视草图。2、以XZ面,作为草绘平面,绘出手链的侧面草图。侧面为样条线,其长度要比俯视草图的最大数值大或者相等;不要小了,不然在进行组合投影时会得到开放的曲线。3、在建模工作区中,选用组合投影命令。按图所示的进行曲线选取,确定后得到组合投影的曲线。将不用草图隐藏。4、以中心点和直径的类型创建一个圆球,直径为20;中心点选取组合曲线的点。5、为圆球添加沿路径阵列,阵列个数为30,跨距为100%弧长。得到按曲线形状阵列的珠子。6、给组合曲线添加
本文目录

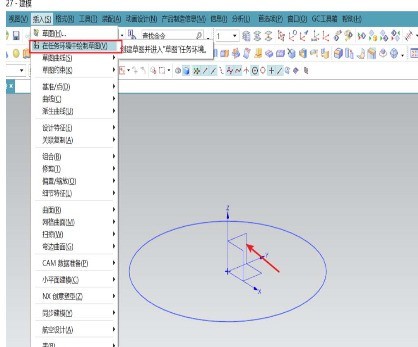

1、新建建模文件,在建模工作区中,选XY面作为草绘平面,绘出手链的俯视草图。

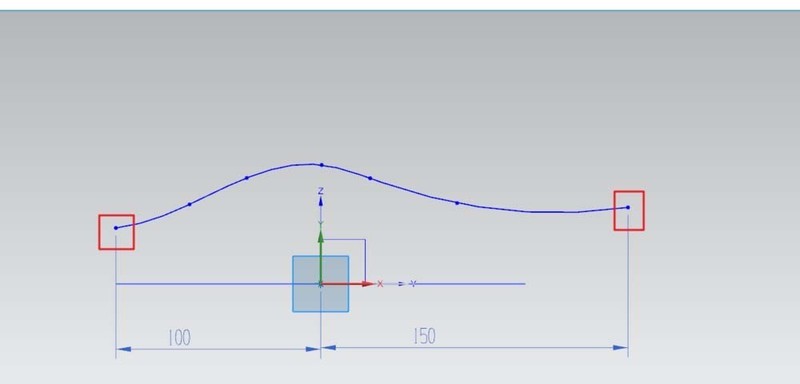

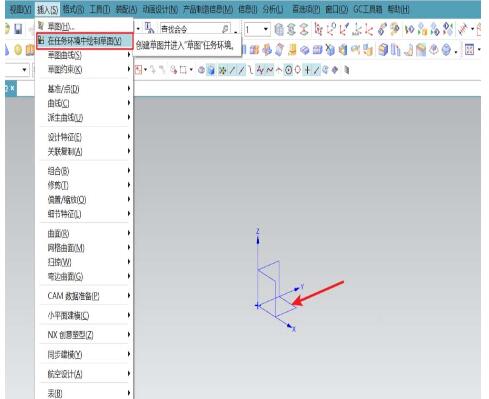

2、以XZ面,作为草绘平面,绘出手链的侧面草图。侧面为样条线,其长度要比俯视草图的最大数值大或者相等;不要小了,不然在进行组合投影时会得到开放的曲线。

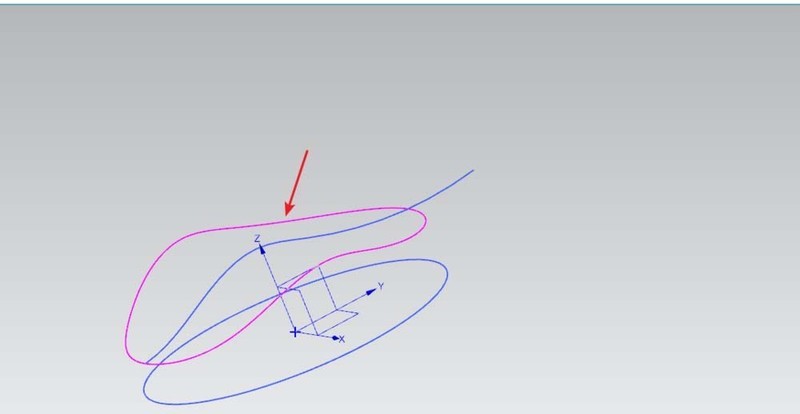

3、在建模工作区中,选用组合投影命令。按图所示的进行曲线选取,确定后得到组合投影的曲线。将不用草图隐藏。

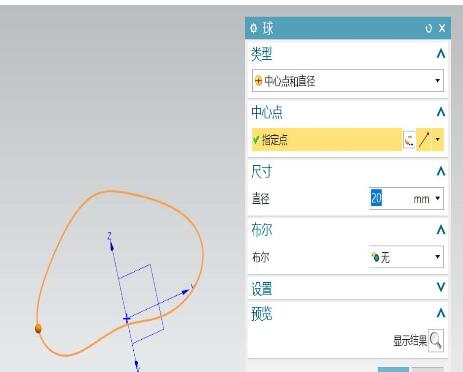

4、以中心点和直径的类型创建一个圆球,直径为20;中心点选取组合曲线的点。

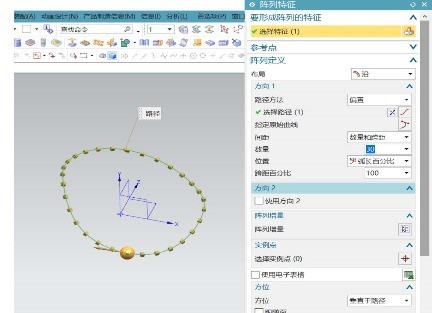

5、为圆球添加沿路径阵列,阵列个数为30,跨距为100%弧长。得到按曲线形状阵列的珠子。

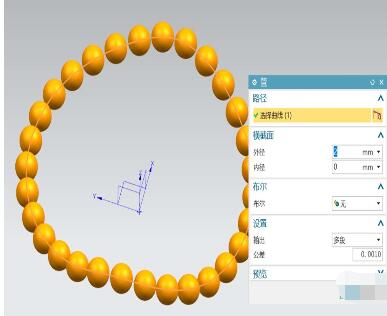

6、给组合曲线添加管道命令,外径为2内径为0.即可得到手链的绳子模型。
