Revit自定义立面视图与项目方向保持一致的操作步骤
作者:NorthPath
时间:2025-06-17
来源:正软商城
浏览:67
点击【视图】选项卡【创建】面板中的【立面】命令,单击下拉三角形展开,选择【立面】。勾选选项栏中的【附着到轴网】,此时新建的立面视图将会自动捕捉到轴网,并垂直于轴网放置。打开新建的立面视图便可以看到项目模型当前面的正视图。选择快速访问工具栏的【剖面】工具,平行于项目模型的方向上绘制剖面,然后到剖面中查看视图。若想在三维视图中查看呢该怎么调整?打开三维视图,点击【Viewcube】下方的三角形展开,选择【定向到一个平面】,然后拾取模型中一个平面即可转到相应的视图平面(如果模型中没有可拾取的平面,可先在楼层平面
本文目录

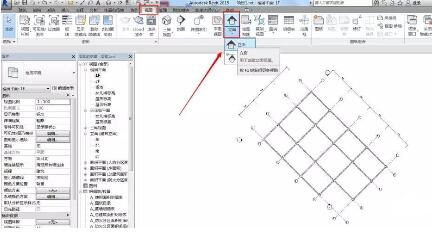

点击【视图】选项卡【创建】面板中的【立面】命令,单击下拉三角形展开,选择【立面】。

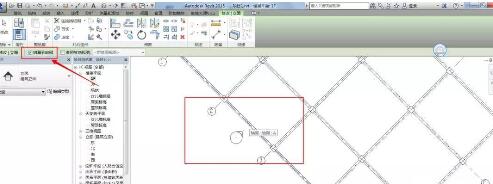

勾选选项栏中的【附着到轴网】,此时新建的立面视图将会自动捕捉到轴网,并垂直于轴网放置。

打开新建的立面视图便可以看到项目模型当前面的正视图。

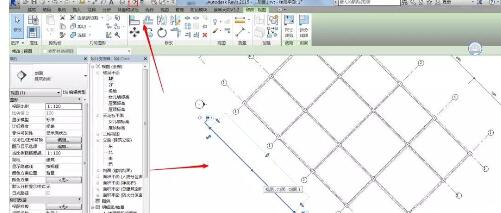

选择快速访问工具栏的【剖面】工具,平行于项目模型的方向上绘制剖面,然后到剖面中查看视图。

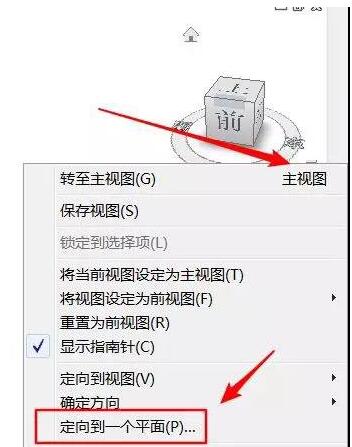

若想在三维视图中查看呢该怎么调整?打开三维视图,点击【Viewcube】下方的三角形展开,选择【定向到一个平面】,然后拾取模型中一个平面即可转到相应的视图平面(如果模型中没有可拾取的平面,可先在楼层平面视图中绘制一个参照平面)。
