Solidworks工程图插入中心符号线的简单步骤
1、如图,打开Solidworks,新建一个工程图文件。具体操作见下图红色框选。2、如图,新建的这个工程图中的圆弧是没有中心线的,更没有中心符号线,而我们要手动给它添加一个中心符号线。3、如图红色框选、红色数字。1)点击【注解】,来到注解工具栏2)找到【中心符号线】图标,点击它。4、如图,弹出了【中心符号线】对话框,若没有特别的要求,那么对话框中的参数设置什么的都可以采用默认。5、选择一个圆弧。如图红色框选所示,那个颜色变成橙色的圆弧段就是笔者选择的圆弧。6、上一步刚刚选择完圆弧,这一步就如图所示,立马出

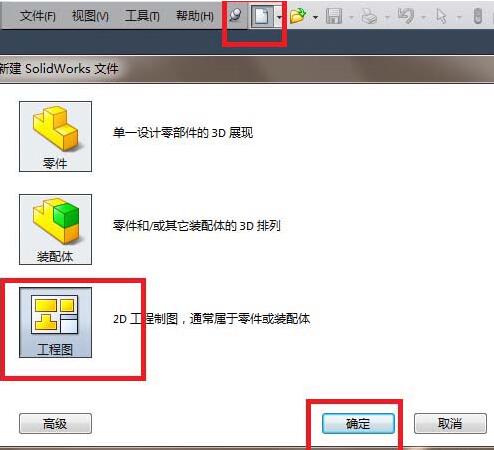

1、如图,打开Solidworks,新建一个工程图文件。具体操作见下图红色框选。

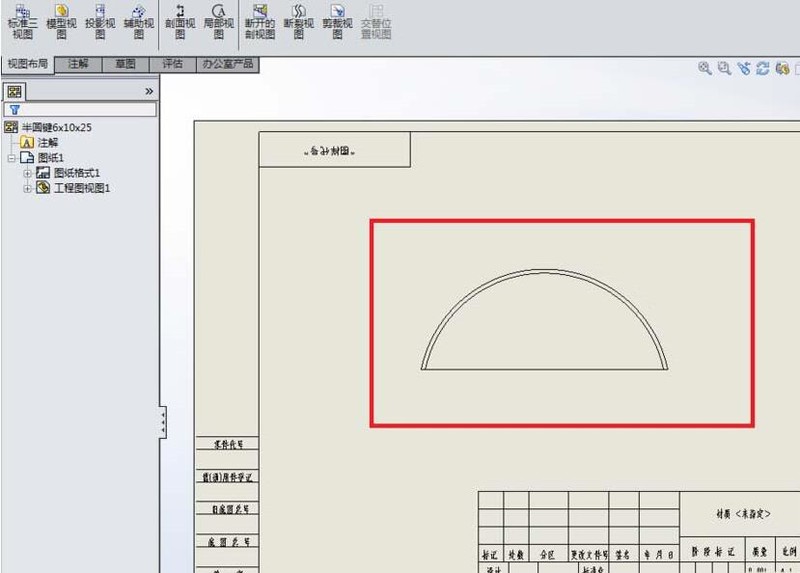

2、如图,新建的这个工程图中的圆弧是没有中心线的,更没有中心符号线,而我们要手动给它添加一个中心符号线。

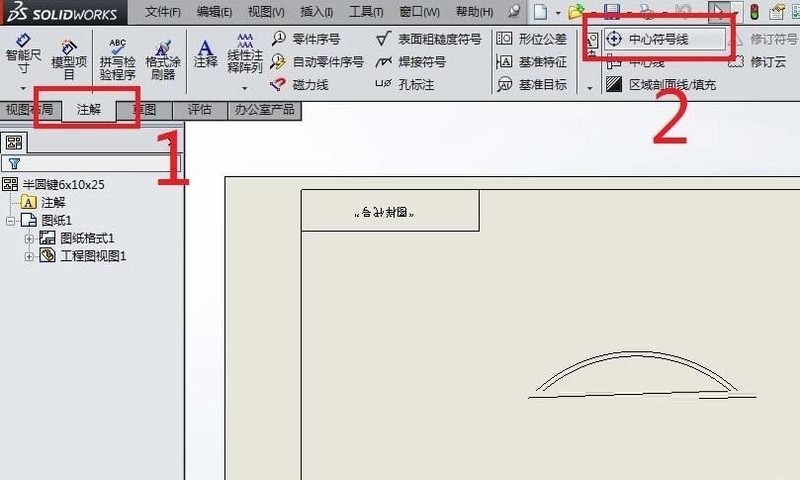

3、如图红色框选、红色数字。
1)点击【注解】,来到注解工具栏
2)找到【中心符号线】图标,点击它。

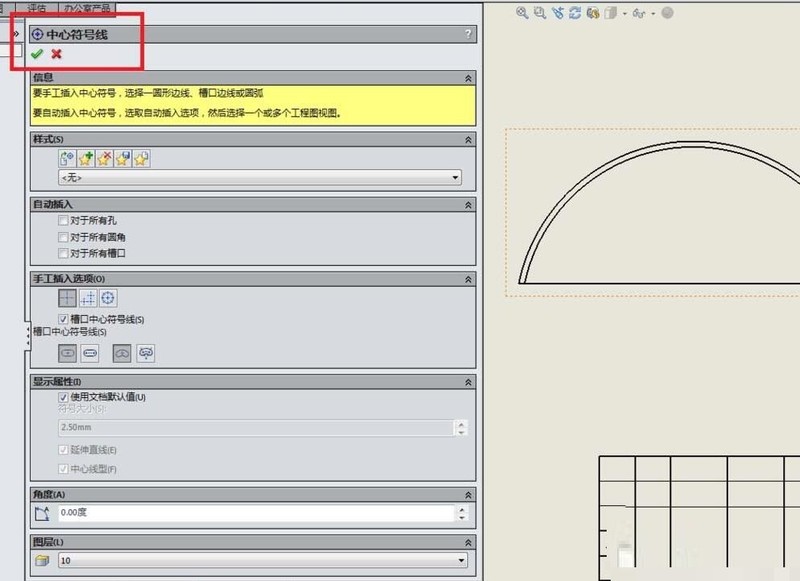

4、如图,弹出了【中心符号线】对话框,若没有特别的要求,那么对话框中的参数设置什么的都可以采用默认。

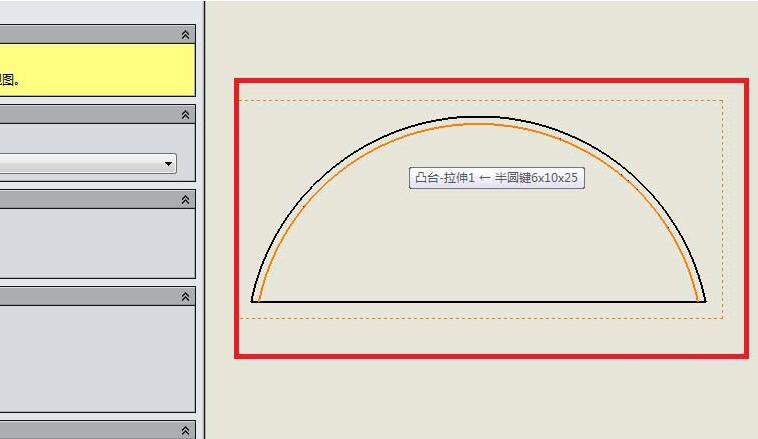

5、选择一个圆弧。如图红色框选所示,那个颜色变成橙色的圆弧段就是笔者选择的圆弧。

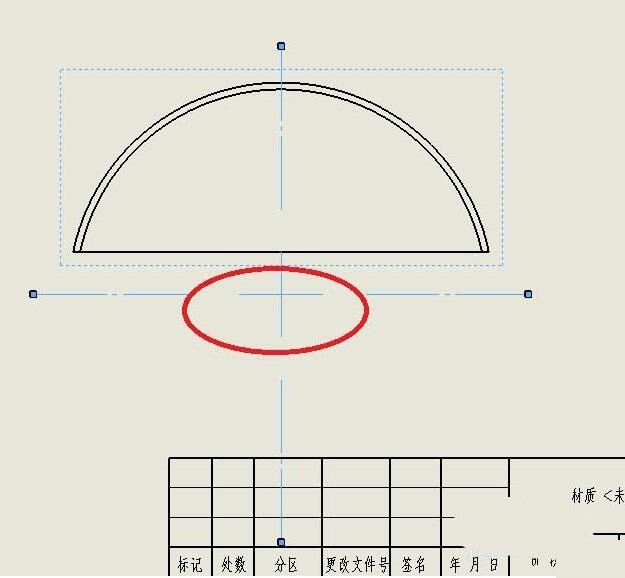

6、上一步刚刚选择完圆弧,这一步就如图所示,立马出现了中心符号线。

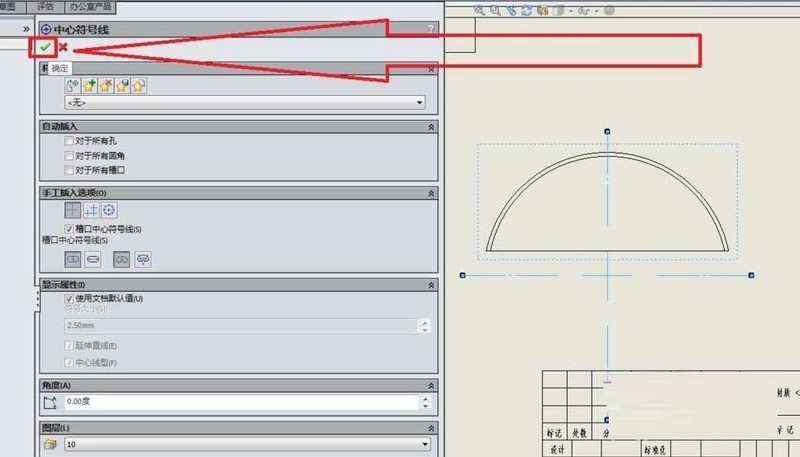

7、如图所示,点击【中心符号线】对话框左上角的√,完成中心符号线的添加操作。

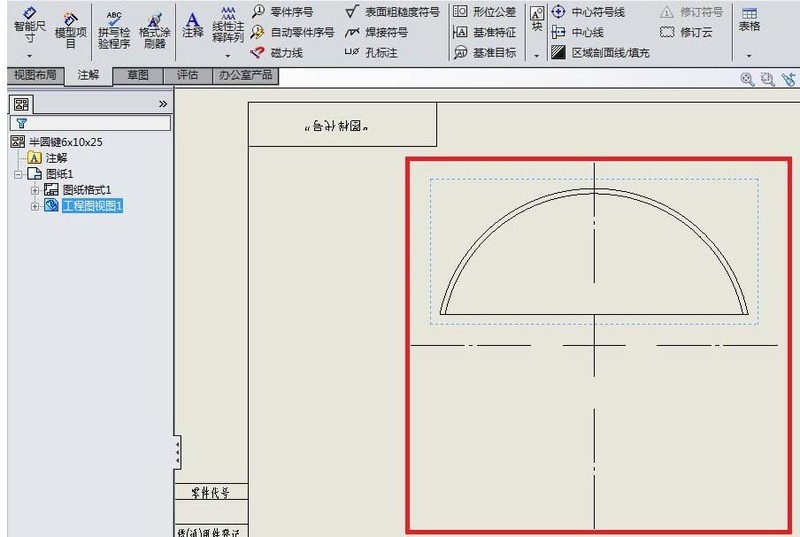

8、如图,成功的给我们刚刚选择的圆弧添加了一个中心符号线。
