UG建模一个汽车消声器的详细步骤
作者:SoftHope
时间:2025-07-07
来源:正软商城
浏览:8
1、打开UG软件,2、选择建模模块,点击确定。3、绘制如图的草图,直接绘图或在任务中绘图都可以。4、选择对称值,拉伸距离为400mm。5、绘制如下的草图。6、点击沿引导线扫掠命令,选择5条曲线,点击确定。7、绘制端面草图如下,选择拉伸命令,拉伸距离20mm。8、绘制排气尾管草图如下,并拉伸100mm。9、选择镜像特征,将另一个侧图像镜像过来。10、这样一个汽车消声器就绘制好了。
本文目录
1、打开UG软件,

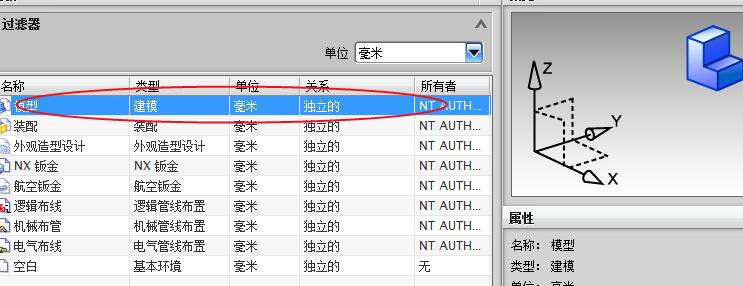

2、选择建模模块,点击确定。
3、绘制如图的草图,直接绘图或在任务中绘图都可以。

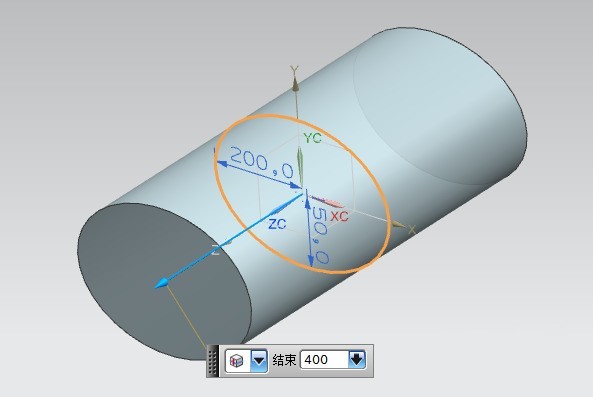

4、选择对称值,拉伸距离为400mm。

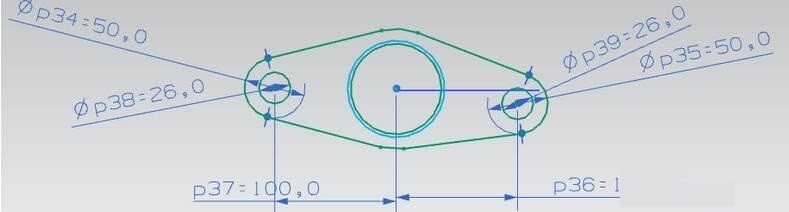

5、绘制如下的草图。
6、点击沿引导线扫掠命令,选择5条曲线,点击确定。

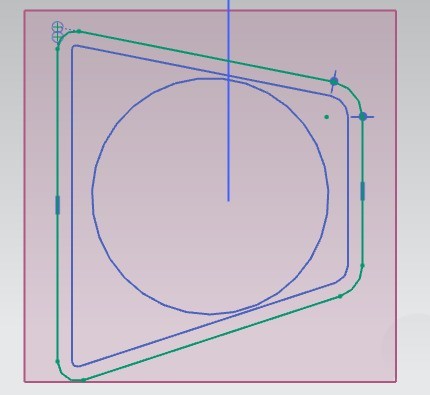

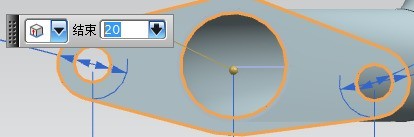

7、绘制端面草图如下,选择拉伸命令,拉伸距离20mm。

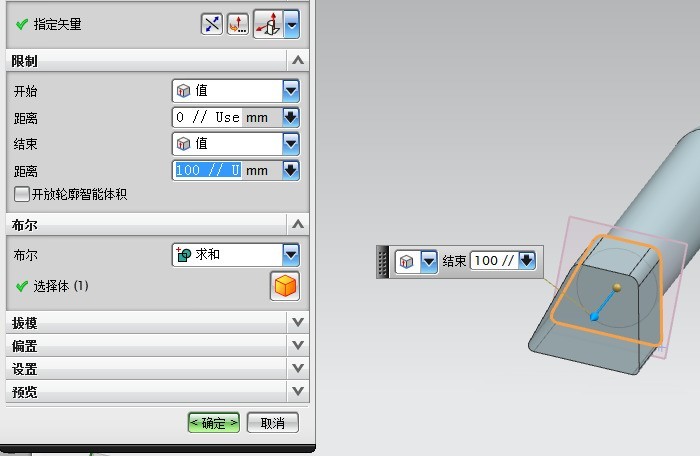

8、绘制排气尾管草图如下,并拉伸100mm。

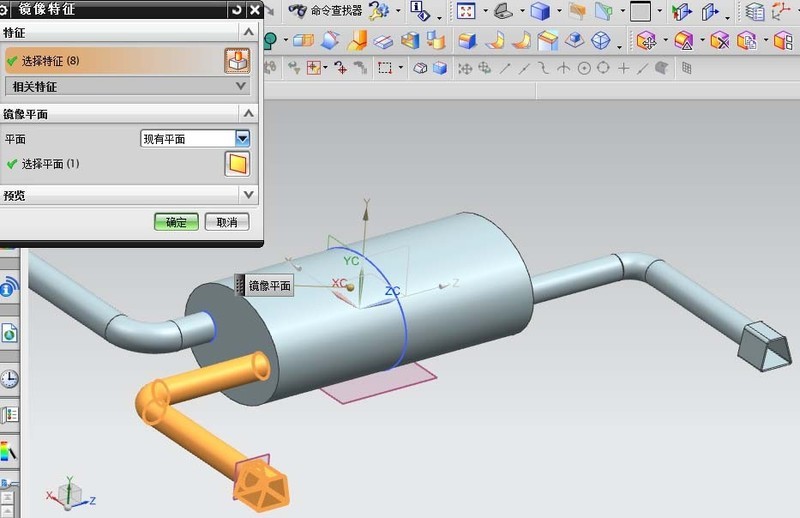

9、选择镜像特征,将另一个侧图像镜像过来。

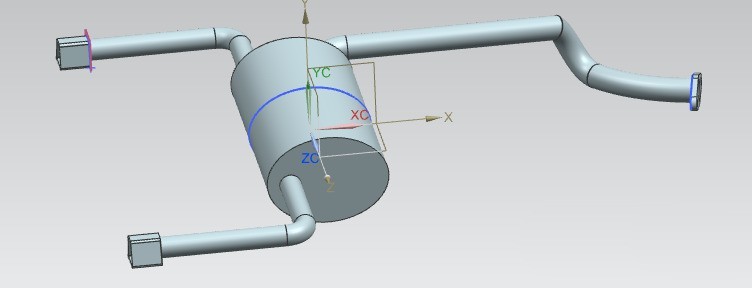

10、这样一个汽车消声器就绘制好了。
