Autodesk Revit怎么导入cad图纸 Autodesk Revit导入cad图纸方法

1.插入多个Revit模型的四种方式,及使用eTransmit插件管理链接文件2.地点和坐标的常见概念3.获取坐标,发布坐标及高程4.共享坐标在实际项目里的综合应用下面为大家讲解插入多个Revit模型的四种方式,及使用eTransmit插件管理链接文件的方法!插入2DCAD当DWG文件为常见的二维平面图纸时,我们可以通过链接CAD(LinkCAD)或者导入CAD(ImportCAD)的方法引入到Revit模型中。方法一:链接CADRevit里的CAD模型和原始的CAD仍然保持关联。当原始CAD修改后,只需

本文目录

    1.插入多个Revit模型的四种方式,及使用eTransmit插件管理链接文件

    2.地点和坐标的常见概念

    3.获取坐标,发布坐标及高程

    4.共享坐标在实际项目里的综合应用

    Autodesk Revit怎么导入cad图纸 Autodesk Revit导入cad图纸方法

    下面为大家讲解插入多个Revit模型的四种方式,及使用eTransmit插件管理链接文件的方法!

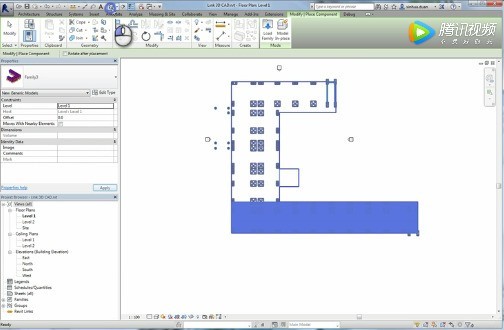

    插入2DCAD

    当DWG文件为常见的二维平面图纸时,我们可以通过链接CAD(LinkCAD)或者导入CAD(ImportCAD)的方法引入到Revit模型中。

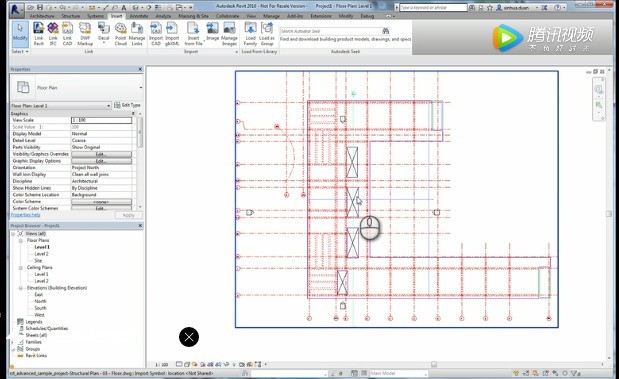

    方法一:链接CAD

    Revit里的CAD模型和原始的CAD仍然保持关联。当原始CAD修改后,只需打开管理链接,选择对应的CAD重新载入(Reload)即可。需要注意这是一种被动关联,如果你没有选择重新载入,仅刷新Revit模型不会自动载入新的CAD。

    方法二:导入CAD

    当你选择导入CAD时,Revit里面CAD模型和原CAD模型的关联在导入成功那一刻就断开了,即便你在CAD模型里做了更新,这些修改也不会同步到Revit。若要将这些修改更新到Revit中,只能将原CAD模型删除,重新导入。并且打开管理链接也找不到这种方式载入的CAD。这种方式主要用在将成熟完善的节点做法,从CAD导入到Revit中。导入CAD有一种快捷方式,直接将文件夹中的CAD模型拖入到Revit模型中。

    Autodesk Revit怎么导入cad图纸 Autodesk Revit导入cad图纸方法

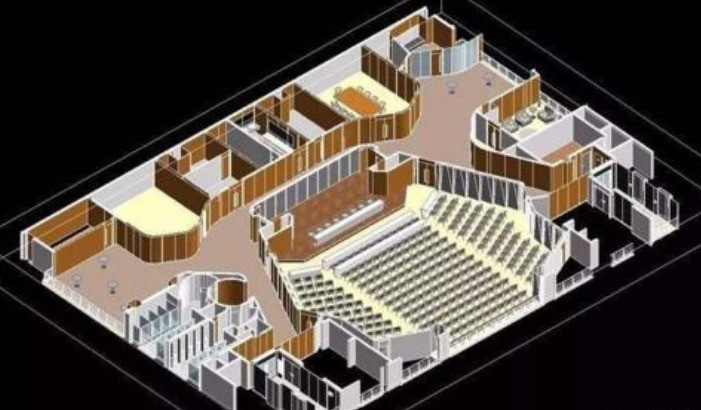

    插入3DCAD(例如从Plant3D或者Civil3D输出模型)

    将3DCAD图形载入Revit,可以采用定义Revit的族/体量(Mass)手动载入方式或DWGSyncforRevit插件的方式。

    方法三:定义Revit的族/体量

    为什么要将CAD模型定义为族呢?主要是可以将它指定为相关的类别,不同的类别在Revit里对应着不同的平面及立面切割及显示方式。将3DCAD模型指定为通用族(GenericFamily)载入Revit模型后,当创建一个新的楼层时,Revit自动生成的平面里包含了3DDWG模型的图形信息。当然你要可以指定对应Revit类别的剖切面及投影面的填充方式。

    方法四:使用DWGSyncforRevit插件

    手动载入手动方法相对繁琐,AutodeskLab里有一款雏形(Beta)阶段的产品DWGSyncforRevit,这是一个免费的插件。

    使用DWGSyncforRevit插件,可以一键自动进行上述步骤(DWGImport);如果有新的CAD文件,使用DWGSync命令,即可更新3DDWG文件。这种方式特别适合多单位配合,例如项目里部分是Revit模型,部分是Civil3D,Plant3D模型。

    Autodesk Revit怎么导入cad图纸 Autodesk Revit导入cad图纸方法

    使用eTransmit插件管理链接文件

    当我们使用链接模式跟团队合作的时候,不同的链接模型放在不同位置,如果我们需要将模型分享给他人,或需要将模型拷贝到笔记本里使用,经常会发现忘记复制链接的模型和只复制了一部分的情况,另外,即使你都复制了仍然需要重新定义位置,较为麻烦,eTransmit大大便利了这一操作,看看怎么做!
