实现几何画板圆柱旋转体的操作方法

1.作水平直线,并选中初始的现个点按下【Ctrl+H】将之隐藏。利用点工具在直线上构造点O、E、F。选中点O和点E,选择【构造】——【以圆心和圆周上的点绘圆】作以O为圆心的圆OE,两样的方法作出同心圆OF。2.利用点工具在大圆上取点G,用线段工具连接OG交小圆于点H。选中点H和直线,选择【构造】——【平行线】作出直线EF过点H的平行线,同样的方法过点G作直线的垂线,两线交于点M。3.选中点G和点M,选择【构造】——【轨迹】,出现椭圆。4.利用点工具在椭圆上任取点A(不能取关键点F),选中点A与直线EF,选

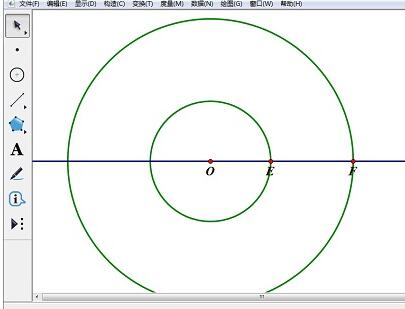

1.作水平直线,并选中初始的现个点按下【Ctrl+H】将之隐藏。利用点工具在直线上构造点O、E、F。选中点O和点E,选择【构造】——【以圆心和圆周上的点绘圆】作以O为圆心的圆OE,两样的方法作出同心圆OF。

实现几何画板圆柱旋转体的操作方法

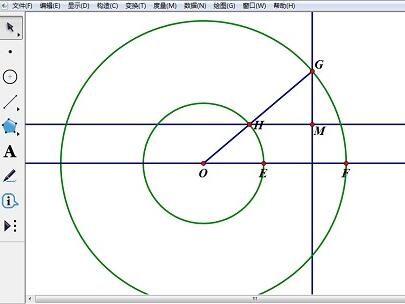

2.利用点工具在大圆上取点G,用线段工具连接OG交小圆于点H。选中点H和直线,选择【构造】——【平行线】作出直线EF过点H的平行线,同样的方法过点G作直线的垂线,两线交于点M。

实现几何画板圆柱旋转体的操作方法

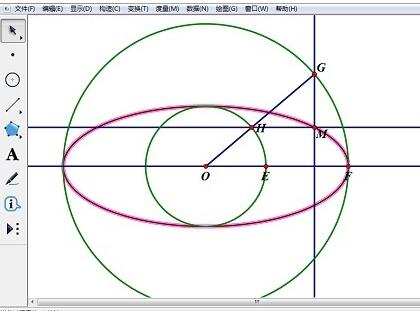

3.选中点G和点M,选择【构造】——【轨迹】,出现椭圆。

实现几何画板圆柱旋转体的操作方法

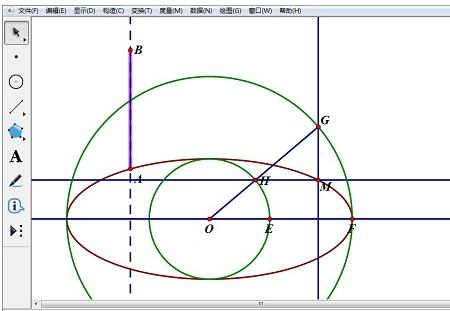

4.利用点工具在椭圆上任取点A(不能取关键点F),选中点A与直线EF,选择【构造】——【垂线】,过A作直线EF的垂线,利用点工具在垂线上任取一点B,选中点A、B,按下【Ctrl+F】构造线段AB。

实现几何画板圆柱旋转体的操作方法

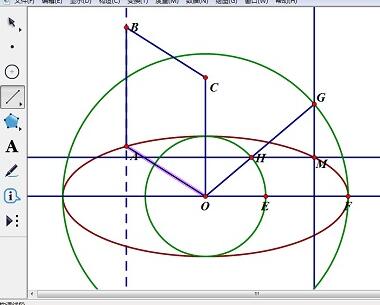

5.依次选中点A、线段AB和点B(注意顺序),选择【变换 】——【标记向量】,选中点O,选择【变换】——【平移】,按照标记向量将点O平移至点C,连接利用线段工具连接AO、CO、BC。形成矩形ABCO的直观图。

实现几何画板圆柱旋转体的操作方法

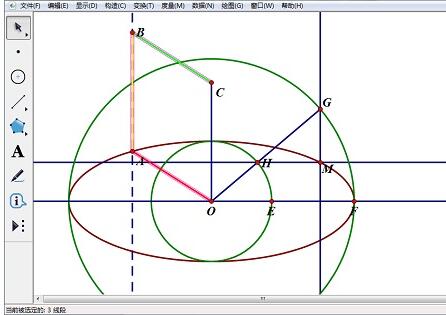

6.选中线段将AO,右键修改颜色为红色,同样的方法将线段CO、BC更改为不同的颜色。选中线段AO、AB、BC,选择【显示】——【追踪线段】,实施跟踪功能。

实现几何画板圆柱旋转体的操作方法

7.选中点A,选择【编辑】——【操作类按钮/动画】实施动画功能。选中除矩形ABCO外的所有图形,按【Ctrl +H】将之隐藏。

实现几何画板圆柱旋转体的操作方法

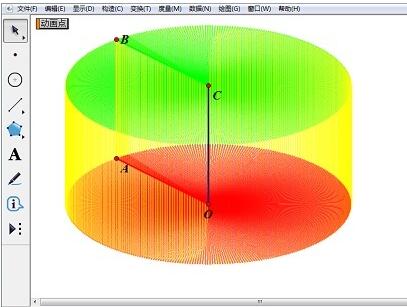

8.点击【动画点】按钮,可以看到线段AO、AB、BC三条线段旋转一周后所形成的圆柱体。

实现几何画板圆柱旋转体的操作方法
