借助几何画板作圆弧沿直线翻折动画的图文方法

绘制圆弧。在几何画板中有很多制作好的图形工具可以使用，这样在制作课件时需要的基本图形就不需要在去绘制了。

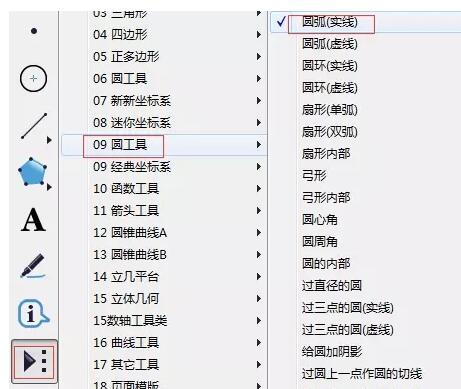

这里需要圆弧，单击左侧侧边栏【自定义工具】按钮，在弹出的工具包选择【圆工具】——【圆弧(实线)】，

选择以上工具后，在画板空白区域单击鼠标，确定圆弧的一个端点，拖动鼠标，确定了圆弧的大小后再次单击鼠标，就能画出圆弧，

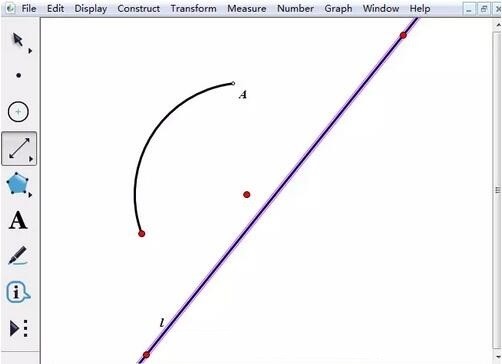

绘制直线。选择左侧侧边栏【直线工具】，在画板上任意单击两次鼠标任意画一条直线l，

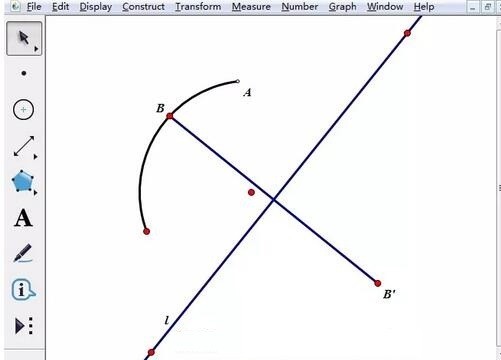

在圆弧上构造点并作对称点。使用点工具在圆弧上任取一点B，双击直线l标记为镜面，选中点B，执行【变换】——【反射】命令，这样就得到点B’，连接线段BB’，

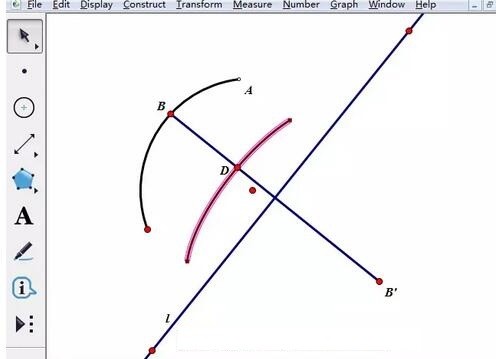

构造轨迹。在线段BB’上任取一点D，选中点D、B，执行【构造】——【轨迹】命令，就得到了如下图所示的轨迹。

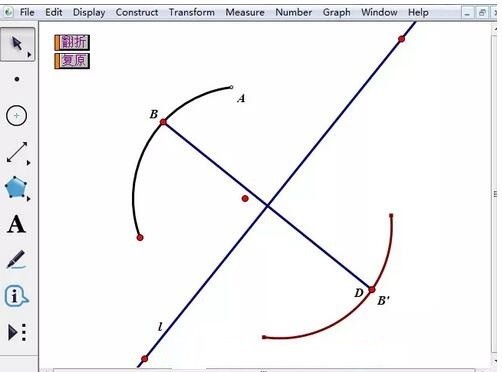

制作移动按钮。依次选中点D、点B’，执行【编辑】——【操作类按钮】——【移动】命令，在弹出的对话框修改标签为【翻折】，点击确定，这样就得到了翻折圆弧的操作按钮。依次选中点D、点B，执行【编辑】——【操作类按钮】——【移动】命令，在弹出的对话框修改标签为【复原】，点击确定，这样就得到了复原圆弧的操作按钮。至此，整个操作就完成了，最终课件如图。
