威纶通与三菱FX3U-485/232BD通讯详细步骤
FX3U-485/232BD模块支持自由口通讯,这意味着它可以实现基于RS-485/232的任何通信协议,因此应用范围非常广泛。因此,威纶通触摸屏也可以通过FX3U-485/232BD进行通讯,具体操作步骤如下:本次使用的硬件设备包括:PLC:FX3UPLC搭配FX3U-485BD触摸屏:MT8102iQ软件:EasyBuilderPro参数设置指南■触摸屏侧的设置:首先,创建一个新程序,并选择触摸屏型号为MT8102iQ。接着,打开菜单栏,进入系统设置在系统设置中,选择设备选项,然后点击新增设备选择驱
FX3U-485/232BD模块支持自由口通讯,这意味着它可以实现基于RS-485/232的任何通信协议,因此应用范围非常广泛。
因此,威纶通触摸屏也可以通过FX3U-485/232BD进行通讯,具体操作步骤如下:
本次使用的硬件设备包括:
PLC:FX3UPLC搭配FX3U-485BD
触摸屏:MT8102iQ
软件:EasyBuilder Pro
参数设置指南
■触摸屏侧的设置:

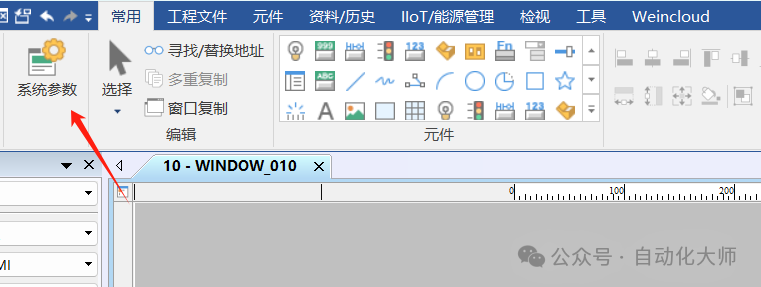

首先,创建一个新程序,并选择触摸屏型号为MT8102iQ。接着,打开菜单栏,进入系统设置

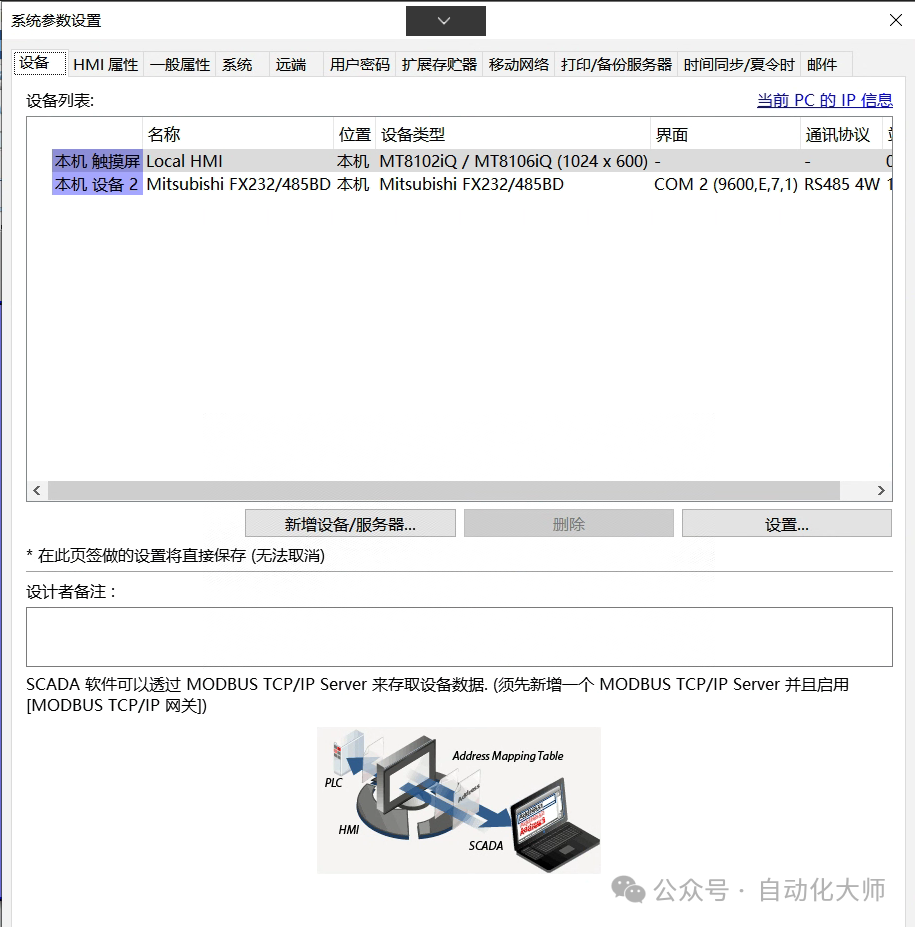

在系统设置中,选择设备选项,然后点击新增设备
选择驱动为Mitsubishi FX232/485BD,接口类型选择RS-485 4W(注意:本触摸屏支持RS-485 2W和4W,接线方式不同。)

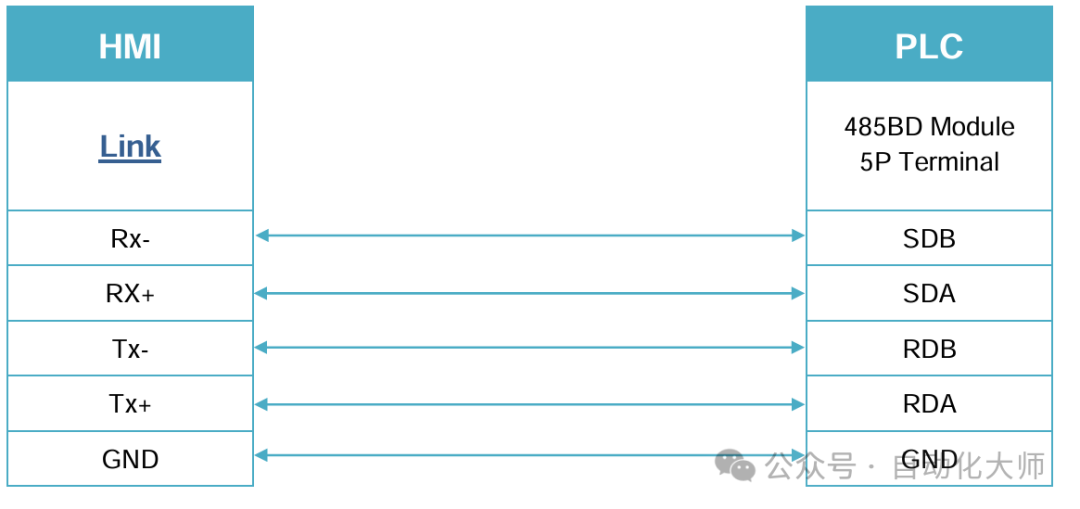

RS485 4W的接线方式如下:

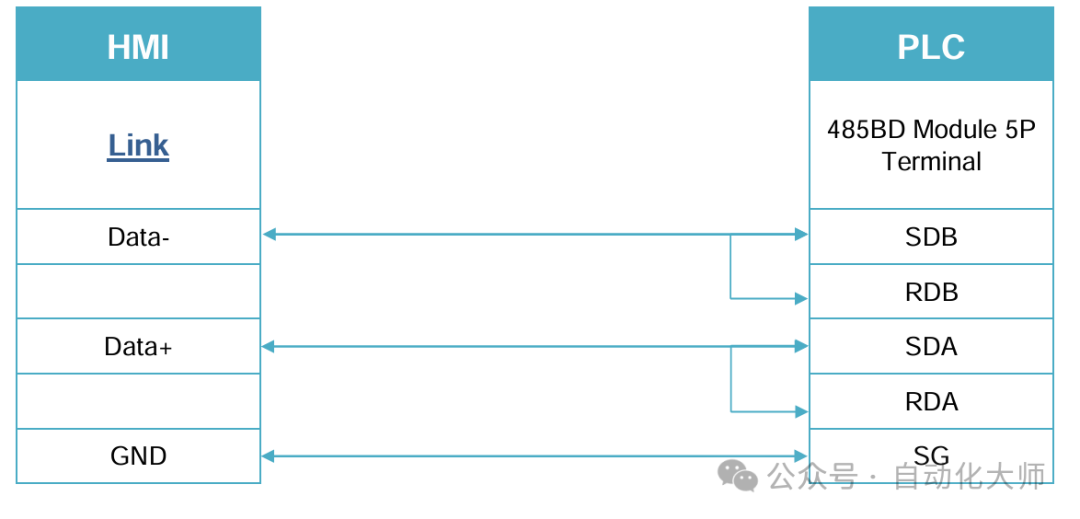

RS485 2W的接线方式如下:
在MT8102IQ上,需要选择COM2(具体请参考触摸屏的硬件定义),并设置通讯站号(当连接多台PLC时,触摸屏通过站号来区分设备)

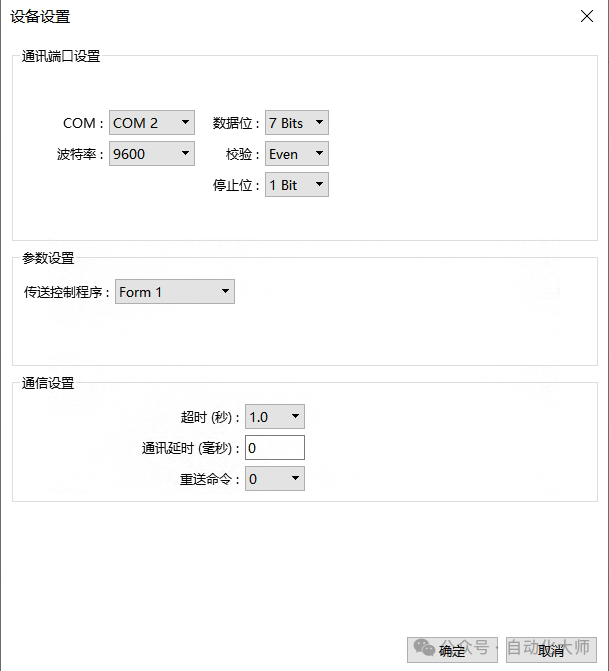

最后,设置COM口参数,确保与PLC的参数一致
■PLC侧的参数设置:

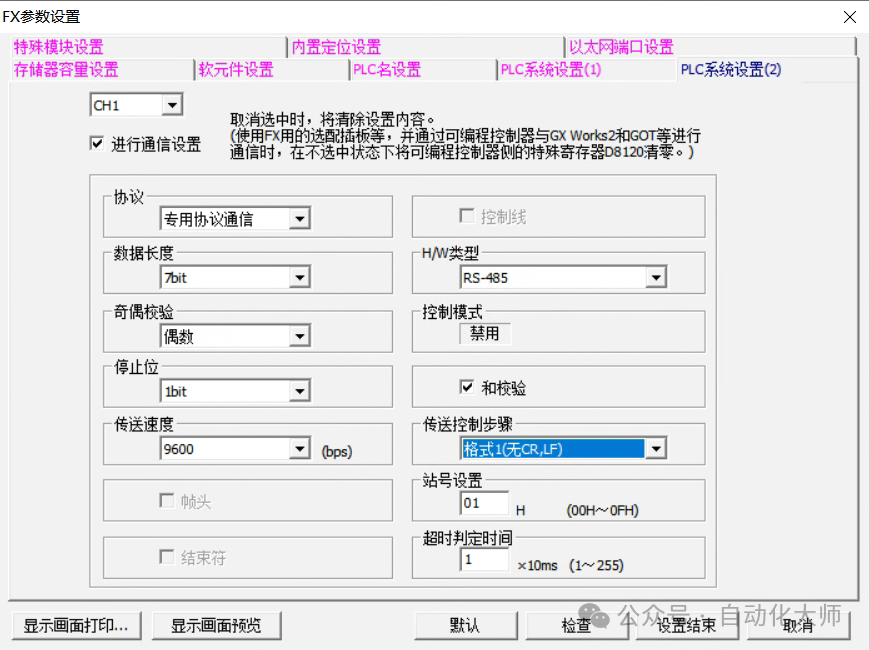

在PLC的FX参数设置中,选择CH1,并设置如下参数。
完成上述设置后,即可实现通讯。
