LVGL移植教程：手把手带你上手T113-i国产板

市场上提供了多种嵌入式GUI库的选择，包括开源和闭源的版本。开源GUI库包括LVGL、EmWin等，而闭源GUI库则包括TouchGFX和柿饼GUI等。

本次开发教程的测试板卡是来自创龙科技的TLT113-EVM国产工业评估板，采用了全志科技T113-i双核ARM Cortex-A7、玄铁C906 RISC-V和HiFi4 DSP异构多核处理器设计，ARM Cortex-A7处理器单元的主频可达1.2GHz。

评估板由核心板和评估底板组成，核心板上的CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率达到100%。评估底板的大部分元器件也采用国产工业级方案。核心板经过了专业的PCB Layout和高低温测试验证，稳定可靠，适用于各种工业应用环境。

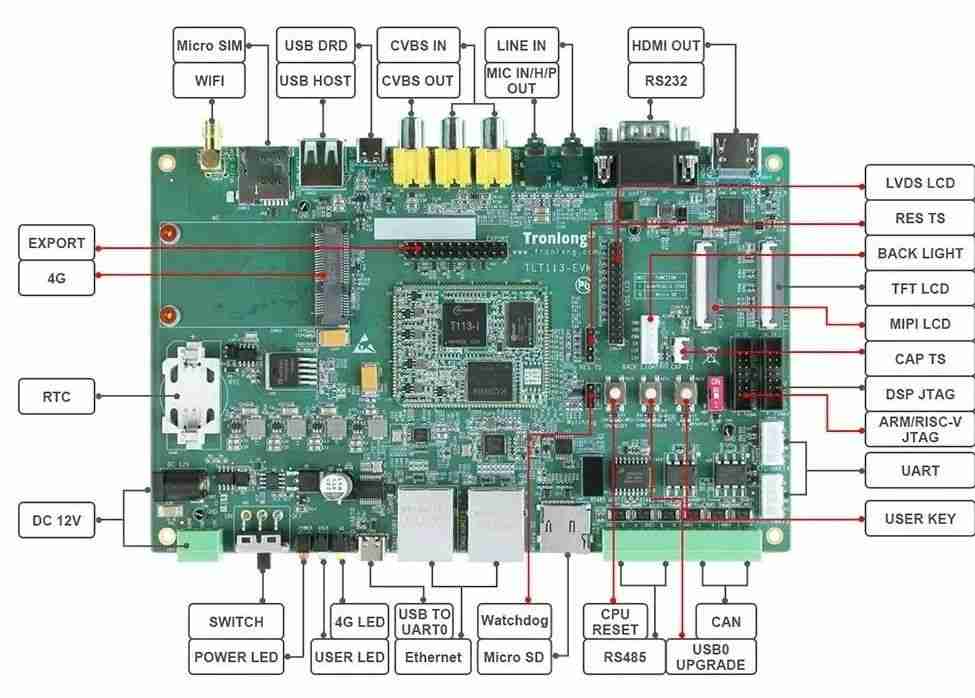

T113-i国产工业评估板硬件资源图解

此外，T113-i国产工业开发板的接口资源丰富，支持引出双路网口、双路CAN、双路USB、双路RS485、RS232等通信接口，同时还提供了LVDS LCD、TFT LCD、MIPI LCD、HDMI OUT、CVBS IN/OUT、LINE IN、MIC IN、H/P OUT等音视频多媒体接口，板载WIFI和4G（选配）模块，支持1080P@60fps JPEG/MJPEG视频硬件编码，以及4K@30fps H.265和4K@24fps H.264视频硬件解码，方便用户快速进行产品方案评估和技术预研。

本文主要介绍如何将LVGL8.1移植到创龙科技的T113-i开发板上。

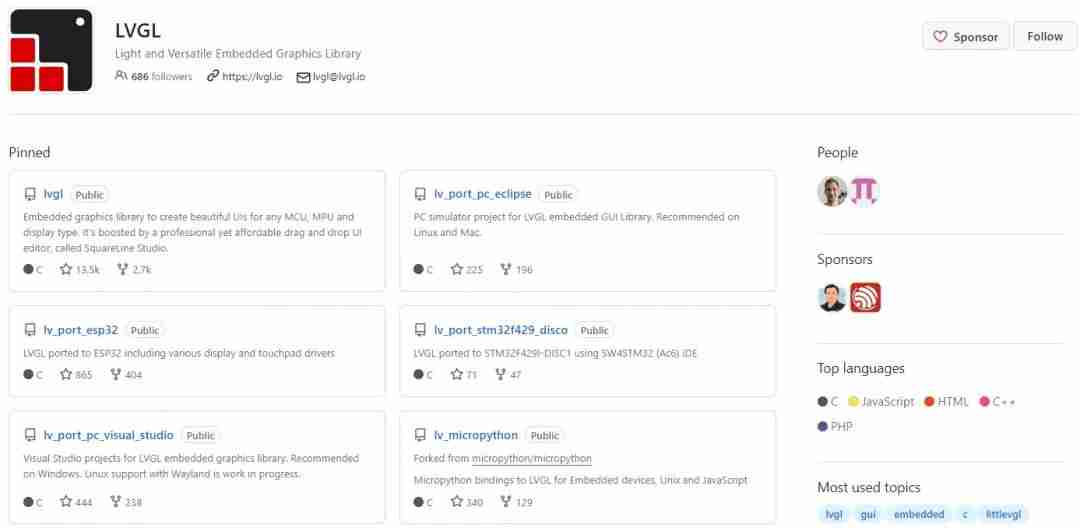

LVGL，全称“Littlev Graphics Library”，是一个开源的图形库，专门用于在嵌入式系统上创建图形用户界面（GUI）。它使用C语言编写，旨在高效和可定制，因此在开发各种微控制器平台和显示硬件的用户界面时广受欢迎。LVGL的特点包括：轻量级：LVGL旨在轻量且高效，适用于资源受限的嵌入式系统，这些系统具有有限的内存和处理能力。高度可定制：LVGL允许开发人员根据项目需求定制GUI元素的外观和行为。小部件库：它提供了各种预设计的图形小部件，如按钮、标签、滑块、列表等，以简化交互式用户界面的创建。事件驱动：LVGL是事件驱动的，这意味着它会响应用户输入和其他事件以触发操作或状态更改。硬件支持：LVGL支持各种显示和输入硬件，包括不同类型的显示器（TFT、OLED等）和输入设备（触摸屏、按钮等）。积极的社区：LVGL拥有一个积极而支持性的社区，为其开发提供了资源并提供开发人员帮助。跨平台：LVGL可以在各种微控制器平台上使用，适用于各种嵌入式系统。LVGL的开源链接：https://github.com/lvgl

LVGL移植下载源码仓库lvgl代码下载链接：https://github.com/lvgl/lvgl/archive/refs/tags/v8.1.0.tar.gzlv_demos代码下载链接：https://github.com/lvgl/lv_demos/archive/refs/tags/v8.1.0.tar.gzlv_drivers代码下载链接：https://github.com/lvgl/lv_drivers/archive/refs/tags/v8.1.0.tar.gzlv_port_linux_frame_buffer代码下载链接：https://github.com/lvgl/lv_port_linux_frame_buffer.git，通过git clone下载，然后切换到v8.2分支将所有代码下载后，代码目录如下：

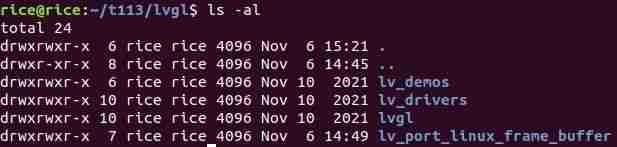

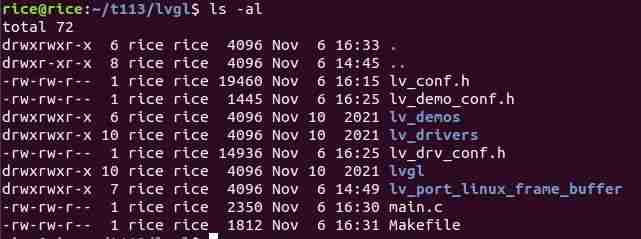

源码文件移植创建目录：lvgl，用于存放我们工程源码将lvgl源码复制进lvgl目录下将lv_drivers源码复制进lvgl目录下将lv_demos源码复制进lvgl目录下从lvgl中复制lv_conf_template.h到lvgl，并重命名为lv_conf.h从lv_drivers中复制lv_drv_conf_template.h到lvgl，并重命名为lv_drv_conf.h从lv_demo中复制lv_demo_conf_template.h到lvgl，并重命名为lv_demo_conf.h从lv_port_linux_frame_buffer中复制main.c和Makefile到lvgl下将文件移植完之后，代码目录如下：

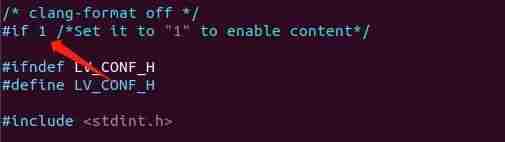

修改配置文件修改lv_conf.h，此文件为lvgl的配置文件使能lv_conf.h头文件，将#if 0修改为#if 1

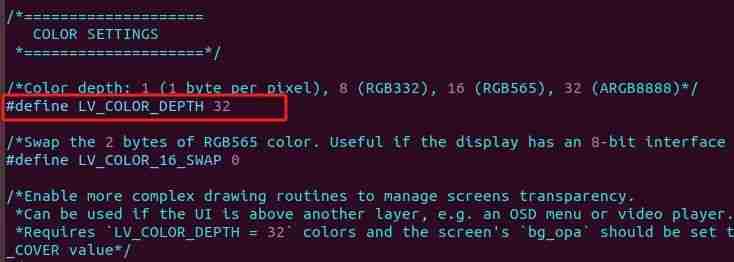

根据驱动（可在设备树中查看）选择像素点对应像素格式的大小，否则显示可能乱码

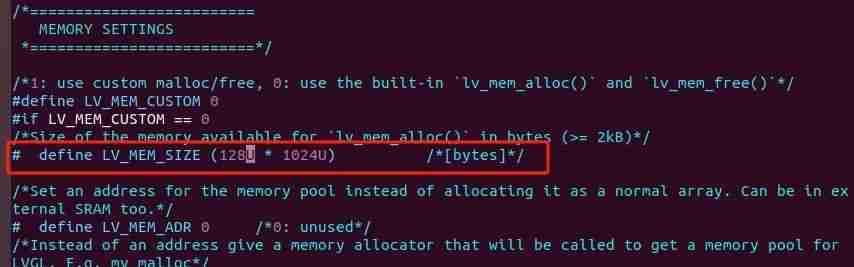

修改显存大小

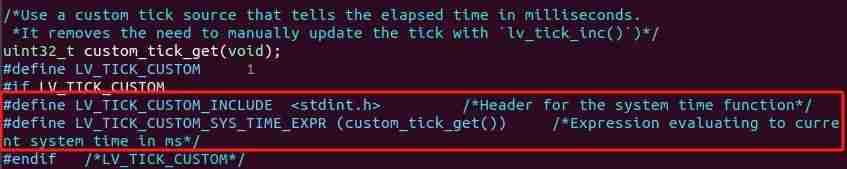

设置Tick定时器配置函数

查看log，使能LV_USE_LOG，设置打印的log等级并选择打印Log的接口

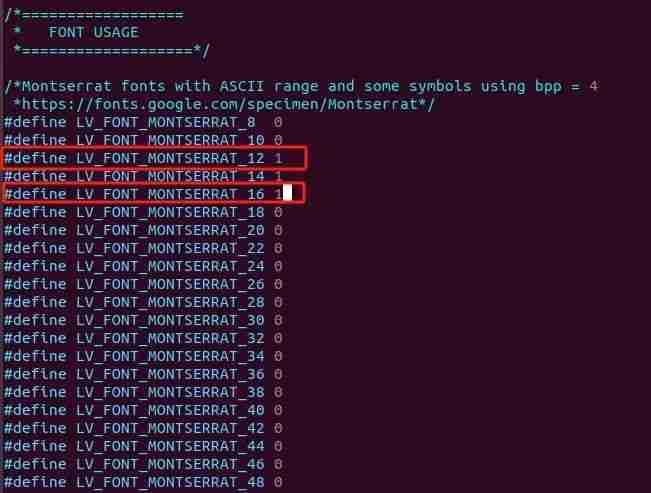

测试的样例中用到不同字号的字体，需要使能用到的字体

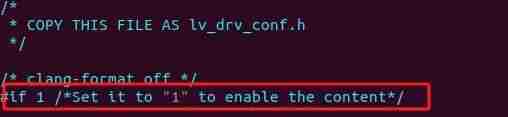

修改lv_drv_conf.h，此文件为驱动配置文件使能修改lv_drv_conf.h头文件，将#if 0修改为#if 1

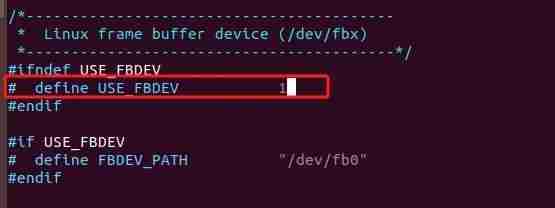

使能LCD显示：使能USE_FBDEV，路径设置成/dev/fb0，根据板子LCD的实际情况设置

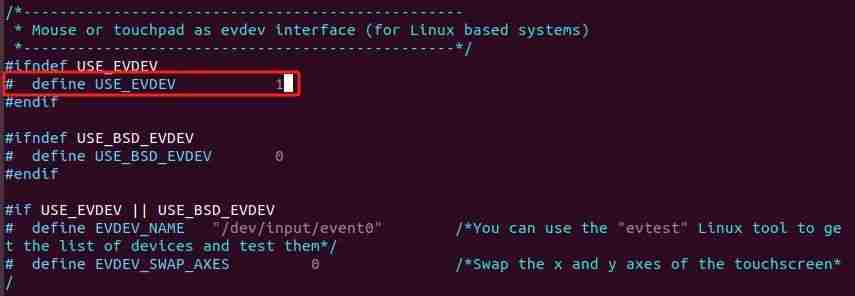

使能鼠标或者触摸屏

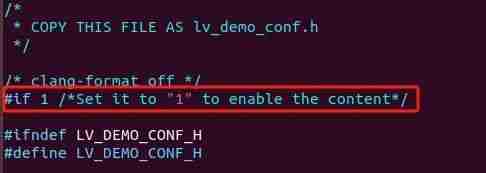

修改lv_demo_conf.h，此文件为测试用例配置文件使能修改lv_demo_conf.h头文件，将#if 0修改为#if 1

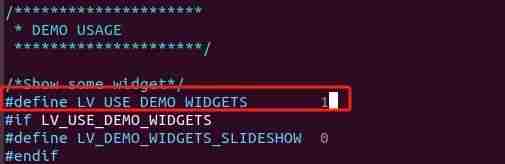

使能LV_USE_DEMO_WIDGETS测试用例

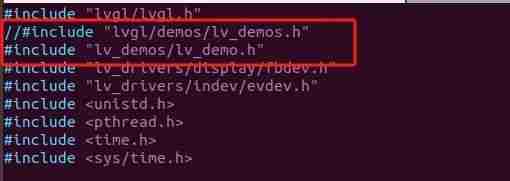

修改main.c文件，此文件为lvgl程序的主程序修改lvgl的demos头文件

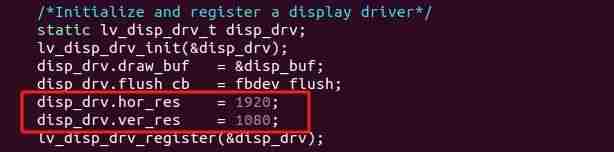

修改lvgl显示的分比率，我是采用HDMI屏幕，分辨率为：1920 * 1080

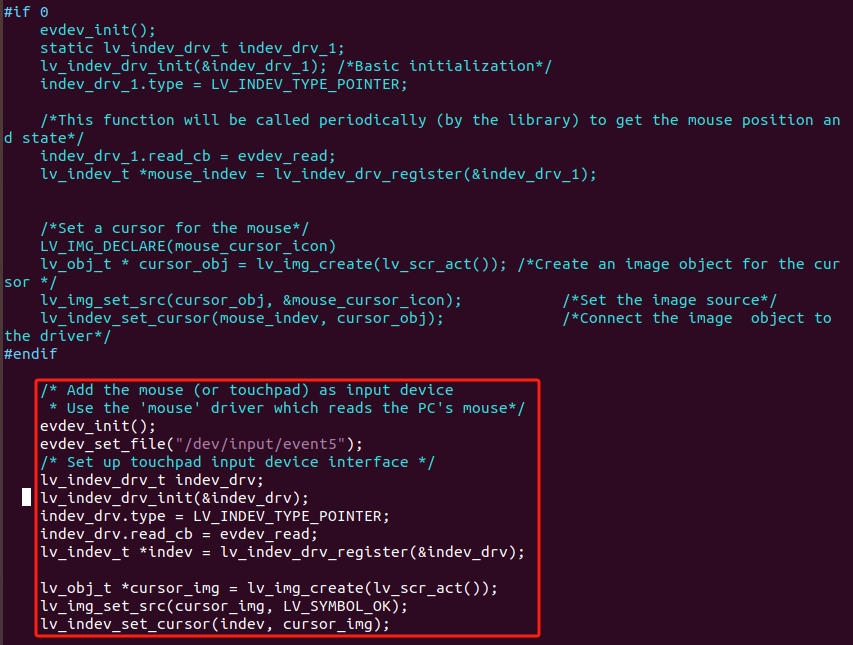

修改鼠标的配置，我的鼠标的设备节点为：/dev/input/event5

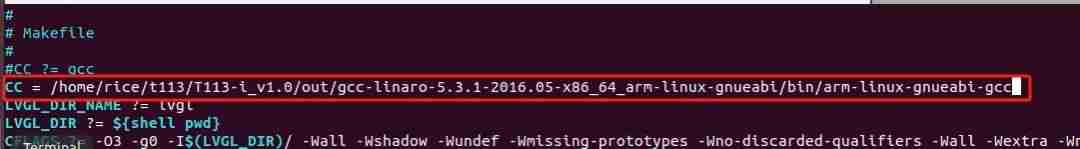

修改Makefile文件，此文件为构建工程脚本修改构建工具链路径，需要选择T113-i的交叉工具链，工具链路径为：xxx/T113-i_v1.0/out/gcc-linaro-5.3.1-2016.05-x86_64_arm-linux-gnueabi/bin/arm-linux-gnueabi-gcc

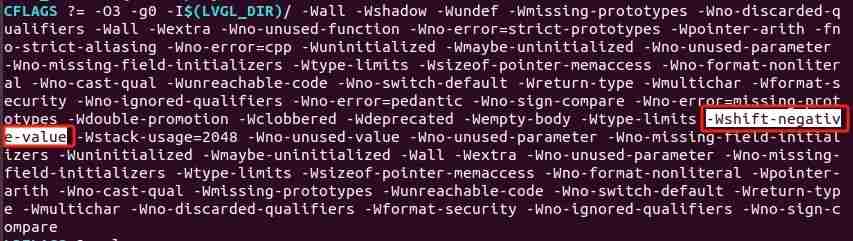

由于工具链不支持编译选项-Wshift-negative-value，直接删除对应编译选项。

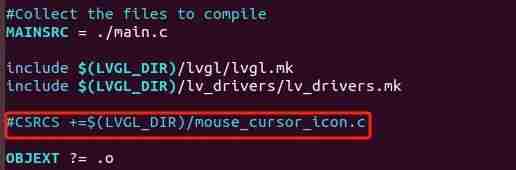

因为没有鼠标的图标文件，所以把鼠标图标的配置注释掉

增加测试样例的编译，包含其构建脚本

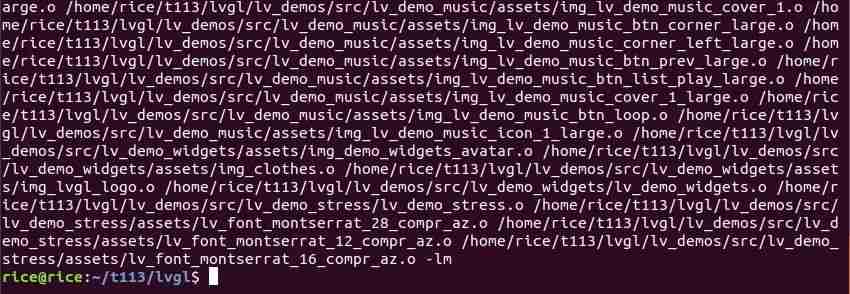

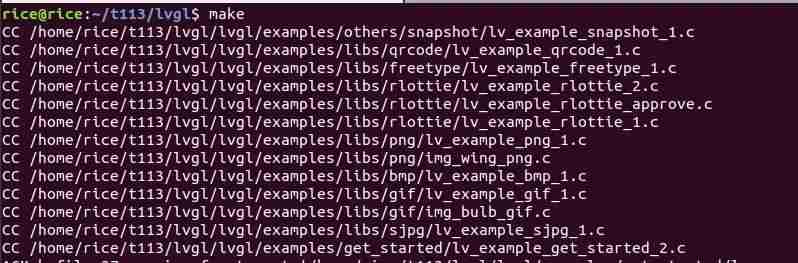

LVGL编译验证编译，在lvgl工程目录下进行构建，执行make命令

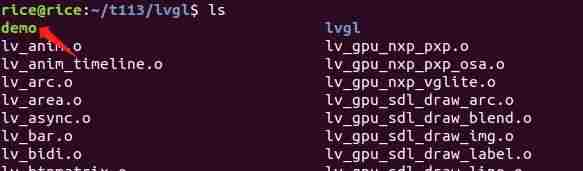

编译完之后，会在当前目录下生成demo可执行文件

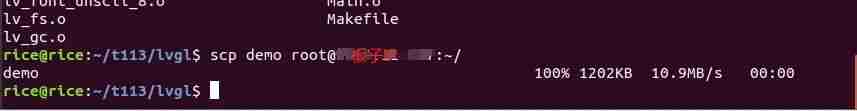

验证，我们将可执行文件demo拷贝到板子上

在板子运行LVGL实例

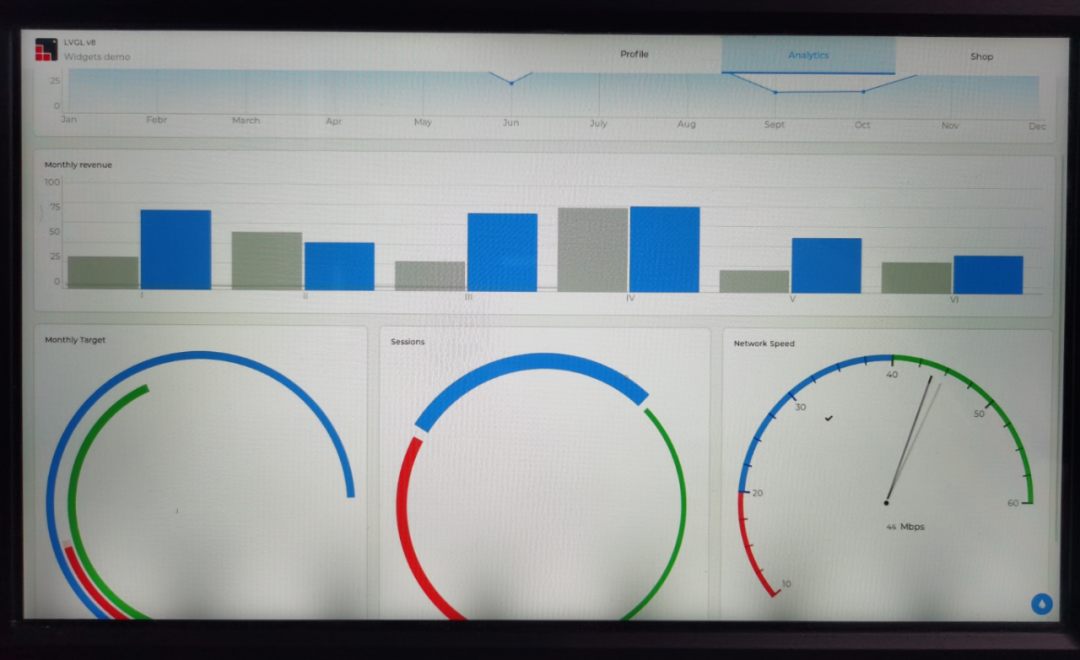

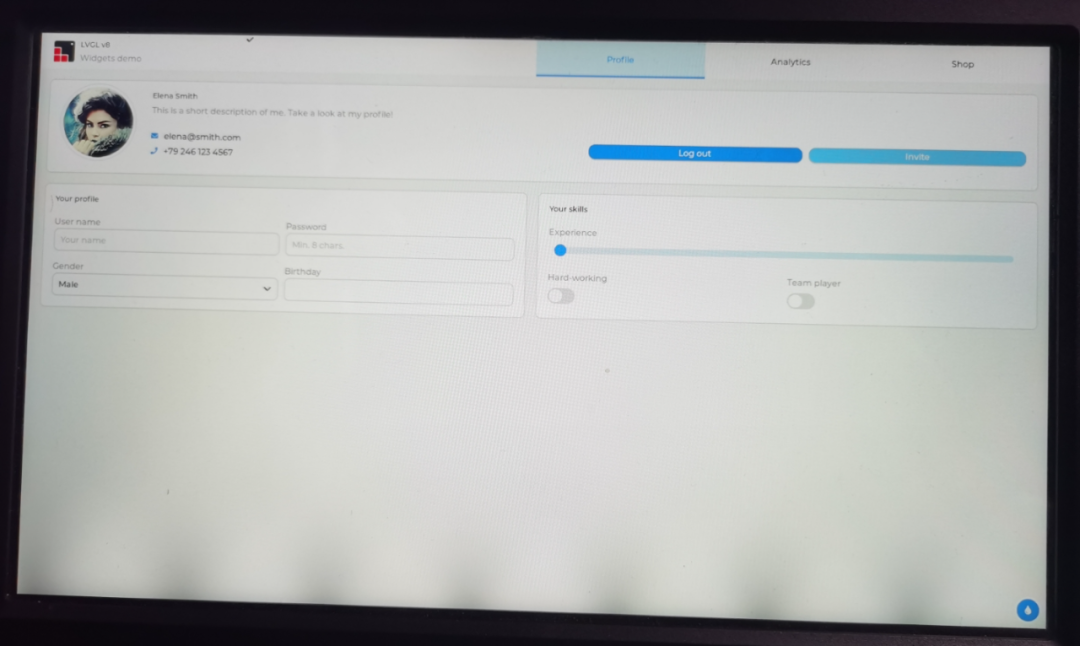

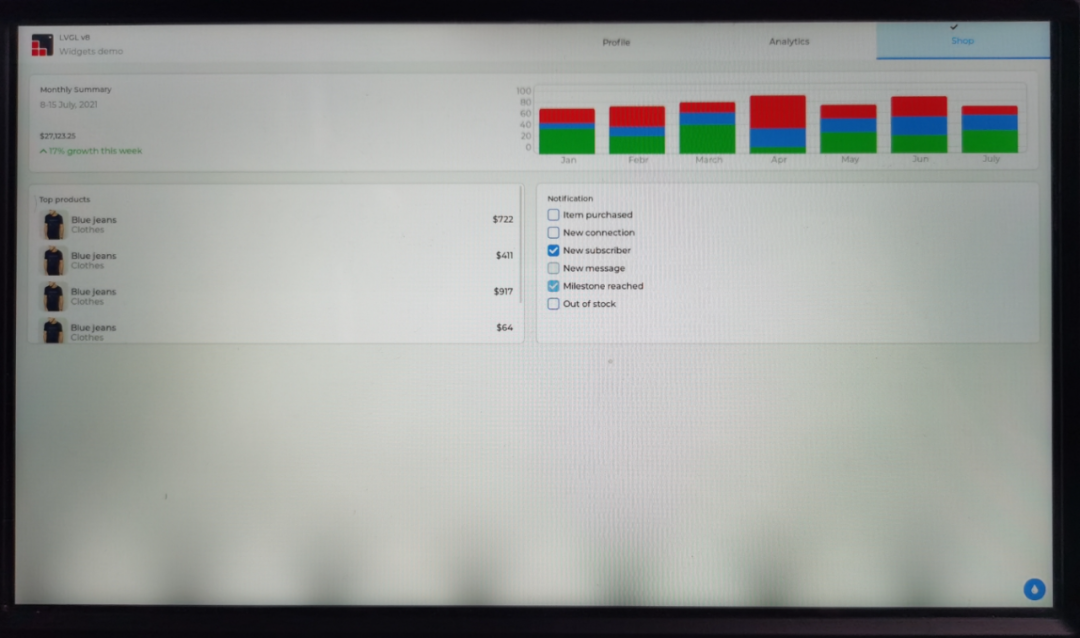

运行结果：

总结lvgl在Linux上的移植过程是相当简单快捷的；只需修改几个配置文件，即可在目标设备上运行，这对我们部署UI非常方便。lvgl在T113-i上的运行效果整体不错，流畅度令人满意，适合用于一些项目的实际应用。lvgl的跨平台特性使其能够在多个平台上部署应用，避免了重复开发的过程。
