Framebuffer 驱动程序框架详解

本文参考百问网-韦东山驱动大全

1. 如何编写字符设备驱动程序

编写字符设备驱动程序的主要步骤包括：

• 构造 file_operations 结构体，填充 open、read、write 等成员函数。
• 注册驱动：使用 register_chrdev(major, name, &fops) 函数。
• 定义入口函数和出口函数。

2. Framebuffer 驱动程序框架分为上下两层：

• fbmem.c：负责承上启下，实现并注册 file_operations 结构体，将应用层的调用转发到具体的硬件驱动程序。
• xxx_fb.c：实现硬件相关的驱动程序，注册 fb_info 结构体，处理硬件操作。

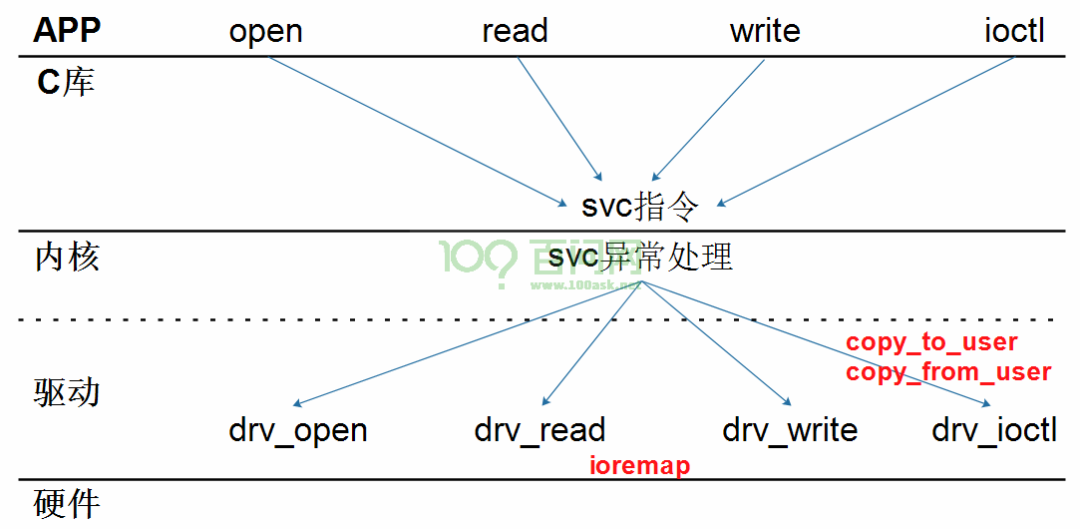

调用关系如下：

例子1：应用层：open("/dev/fb0", ...)
内核层：fb_open
    int fbidx = iminor(inode);
    struct fb_info *info = registered_fb[0];

例子2：应用层：read()
内核层：fb_read
    int fbidx = iminor(inode);
    struct fb_info *info = registered_fb[fbidx];
    if (info->fbops->fb_read)
        return info->fbops->fb_read(info, buf, count, ppos);
    src = (u32 __iomem *) (info->screen_base + p);
    dst = buffer;
    *dst++ = fb_readl(src++);
    copy_to_user(buf, buffer, c)

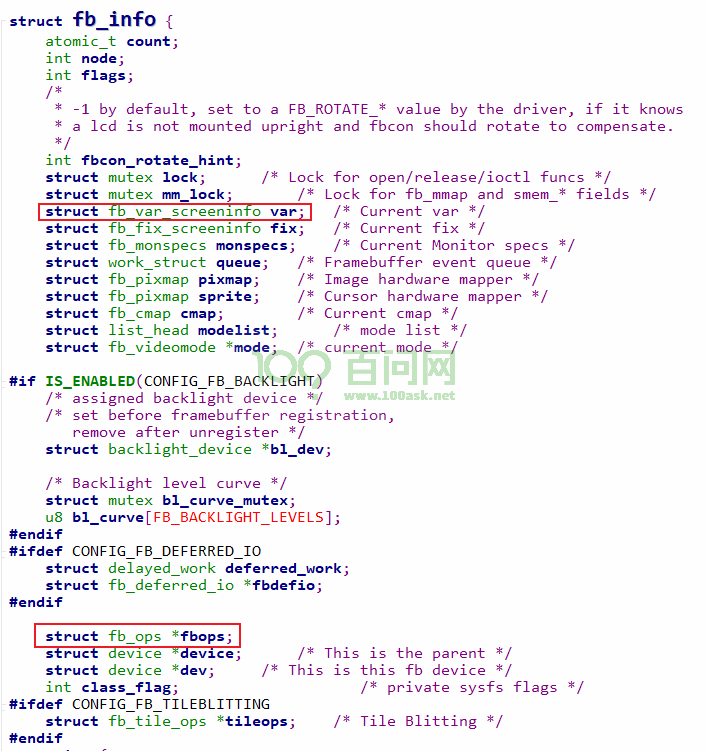

3. 如何编写 Framebuffer 驱动程序的核心结构体：

编写 Framebuffer 驱动程序的核心步骤包括：

• 分配 fb_info 结构体：使用 framebuffer_alloc 函数。
• 设置 fb_info 结构体中的 var 和 fbops 成员，处理硬件相关操作。
• 注册 fb_info 结构体：使用 register_framebuffer 函数。

4. 阅读源码

建议阅读 Android 和 Linux kernel 源码，参考链接：http://aospxref.com/
