电容是硬件工程师的必备技能,你学会了吗?

电容可以说是硬件工程师最常用的元件之一,几乎每块电路板上都会用到。电容的原理虽然简单且成本低廉,但如何正确选择和使用电容却至关重要,稍有不慎就可能导致严重问题。例如,我们曾在家用照明电路中看到,由于一个电解电容过于靠近发热元件而迅速失效,导致整个产品故障。这种案例在实际应用中并不少见。本文将从实际应用出发,介绍电容的类型及其在产品中的使用注意事项。选择电容时需要考虑的因素包括:容量、精度、体积和成本。根据需求选择相应等级的电容:F级电容:精度在±1%以内G级电容:精度在±2%以内H级电容:精度在±3%以内

本文目录

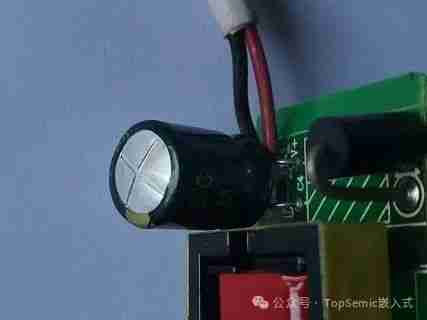

    电容可以说是硬件工程师最常用的元件之一,几乎每块电路板上都会用到。电容的原理虽然简单且成本低廉,但如何正确选择和使用电容却至关重要,稍有不慎就可能导致严重问题。例如,我们曾在家用照明电路中看到,由于一个电解电容过于靠近发热元件而迅速失效,导致整个产品故障。这种案例在实际应用中并不少见。本文将从实际应用出发,介绍电容的类型及其在产品中的使用注意事项。

    作为一个硬件工程师,你会用电容吗?

    选择电容时需要考虑的因素包括:容量、精度、体积和成本。根据需求选择相应等级的电容:

    • F级电容:精度在±1%以内
    • G级电容:精度在±2%以内
    • H级电容:精度在±3%以内
    • J级电容:精度在±5%以内
    • K级电容:精度在±10%以内
    • M级电容:精度在±20%以内

    实际电容量并不总是标称值,会随着施加的电压和温度的变化而有所不同。随着时间的推移,电容值也会变小。

    工作电压(Rated Voltage)指的是持续施加的电压。除了工作电压外,一些手册还会标出耐压值,即在短时间内施加的脉冲电压不会导致电容损坏。例如,工作电压为10V的电容,可能在几秒内的20V电压下也不会损坏。

    工作温度和存储温度也需要考虑电容在全温度范围内的变化量。不同组织有不同的分类方法,通常可以通过以下标识分辨电容的温度特性:

    • C0G(NP0):温度特性非常好,电容量基本不随温度变化。
    • X7R:工作温度-55℃~125℃,±15%精度。
    • X5R:工作温度-55℃~85℃,±15%精度。
    • Y5V:工作温度-30℃~85℃,-82%+22%精度。
    • Z5U:工作温度+10℃~85℃,-56%+22%精度。

    等效串联电阻(ESR)是电容的一个重要参数。理想电容不会损耗能量,但实际电容的绝缘介质有损耗,电极电阻也不为零,因此相当于串联了一个小电阻。ESR通常在毫欧级别,且随工作频率波动。

    漏电流(Leakage Current)是指理想电容两极间不应有电流流过,但实际电容的介质并非绝对绝缘。漏电流与电容类型和工作电压有关,通常耐压越高的电容,漏电流越大,范围在微安到几个毫安级别。

    品质因数(Q值)是电容储存电量能力与本身损耗电量的比值。在高频电路中,通常需要选择高Q值的电容。

    电容的工作寿命会随着使用时间而变短。超出范围的工作电压、温度、震动等都会影响电容寿命,甚至导致失效。

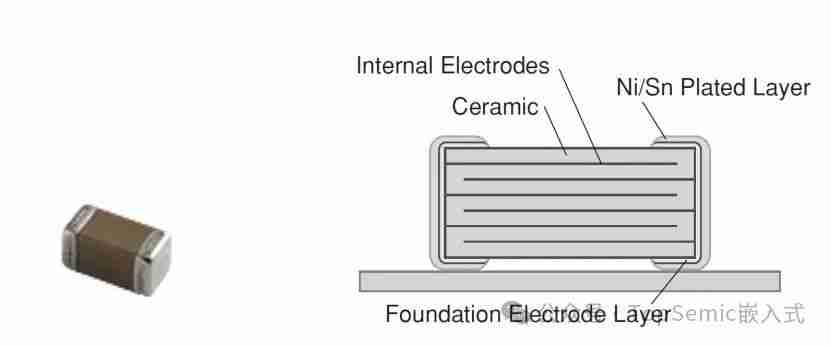

    电容的分类包括多层陶瓷电容(MLCC),它通常采用镍、钯-银合金、钯等高熔点金属作电极,陶瓷作介质,通过多层叠加获得大容量。MLCC以其小体积和低成本占据了大部分电容市场,但其容量和耐压相对较低。

    作为一个硬件工程师,你会用电容吗?(图片来源Murata官网)

    铝电解电容以铝为阳极,氧化铝膜为介质,液体或固体为阴极。最常见的是电解液型,需要密封,特点是容量大、耐压高。目前,采用固态聚合物作电解质的电容成本不断下降,使用也越来越多。由于大容量和低成本,铝电解电容在电气设备中广泛使用。

    作为一个硬件工程师,你会用电容吗?(图片来源于丰华高科官网)

    钽电容也是一种电解电容,使用金属钽作阳极,聚合物作阴极。相同容量下,钽电容比铝电解电容体积小很多,温度特性好,可在极端温度下工作,且具有自修复特性,寿命长,因此在军工航天领域应用广泛。缺点是容量较小,耐压和耐电流性能较差,价格也较高。

    作为一个硬件工程师,你会用电容吗?(图片来源于KEMET官网)

    薄膜电容在两个电极之间加入一层薄膜(如聚酯薄膜、聚丙烯薄膜),特点是耐压高(几百至上千伏),容量大,但体积较难做小,通常用于强电电路中。

    作为一个硬件工程师,你会用电容吗?

    其他电容按介质或用途还有纸介电容、云母电容、玻璃釉电容、铌电解电容、安规电容、法拉电容等,此处不一一介绍。

    使用电容时需要注意以下几点:

    • 不能将电容视为理想元件。由于引线和介质的非理想性,实际电容中存在电感特性、电阻特性和一定的损耗。对于特定电容,当频率低于某个值时呈容性,当频率高于此频率时呈感性,这个频率称为自谐振频率。

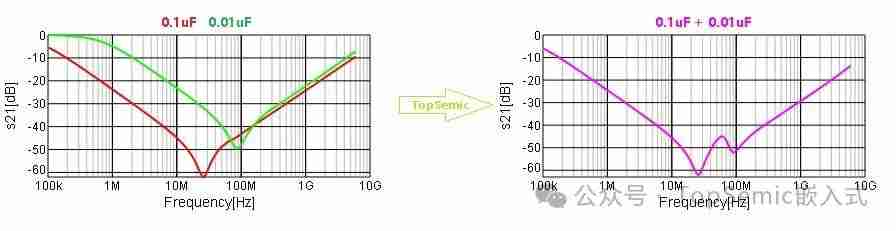

    • 当使用0.1uF和0.01uF的电容并联时,可以拓宽滤波频率范围。

    作为一个硬件工程师,你会用电容吗?(此图片使用Simsurfing工具生成)

    • 温度冲击和机械冲击:需考虑所选电容是否能承受温度骤变和剧烈震动。电解电容,特别是使用电解液的电容,应远离发热元件。电容封装越大,越容易因机械应力而失效,摆放位置应考虑避免应力损伤。

    • 选择适当的工作电压:电解电容通常有正负极,切勿接反。无极性电解电容则不分极性。工作电压应留有一定裕量,但对于电解电容,如果工作电压远小于额定电压,也容易导致电容老化,缩短寿命。

    • 多个小电容并联可替代大电容:通过并联多个小电容,可以获得等效大容量,同时降低ESR,降低成本。

    • 漏电流:在低功耗应用中,应选择漏电流小的电容。

    • 啸叫:某些电容介质具有压电效应,工作时与电路板共振可能产生啸叫。在静音设备中应避免使用。

    最后,也最重要的是:像其他元件一样,完全依赖手册不如没有手册。手册指标相同的两种电容,在实际使用中可能有天壤之别!
