SolidWorks中将实体转换为钣金并展开的方法
在实际生产中,经常需要将三维实体模型转化为钣金展开图,下面介绍一种实现这一目标的方法。1、打开SolidWorks应用程序。2、选定想要转换成钣金的三维实体对象。3、转至钣金设计模块,然后选择“转换为钣金”功能。4、指定一个基准面来开始操作。5、在选择折弯边线的过程中,请注意以下几点:首先,每条折弯边线都应单独选取;其次,默认情况下,钣金边角是明对接的,可以将其修改为重叠或者虚叠形式;再次,如果需要修改厚度,在未选中覆盖默认参数的小方框之前打勾,这样就能成功调整钣金厚度了。6、完成设置后,点击
在实际生产中,经常需要将三维实体模型转化为钣金展开图,下面介绍一种实现这一目标的方法。

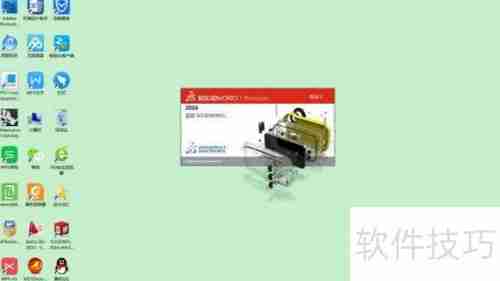

1、 打开SolidWorks应用程序。

2、 选定想要转换成钣金的三维实体对象。

3、 转至钣金设计模块,然后选择“转换为钣金”功能。

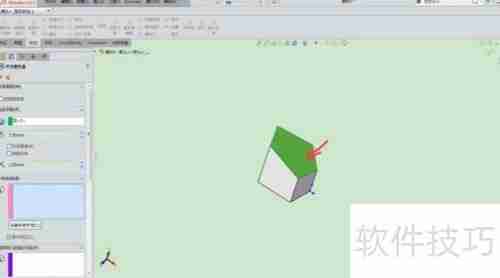

4、 指定一个基准面来开始操作。

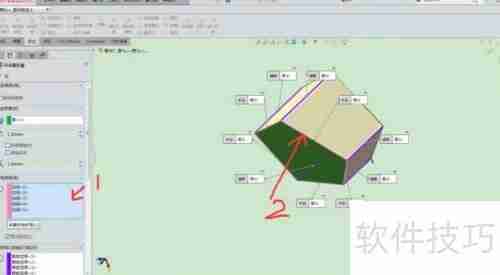

5、 在选择折弯边线的过程中,请注意以下几点:首先,每条折弯边线都应单独选取;其次,默认情况下,钣金边角是明对接的,可以将其修改为重叠或者虚叠形式;再次,如果需要修改厚度,在未选中覆盖默认参数的小方框之前打勾,这样就能成功调整钣金厚度了。

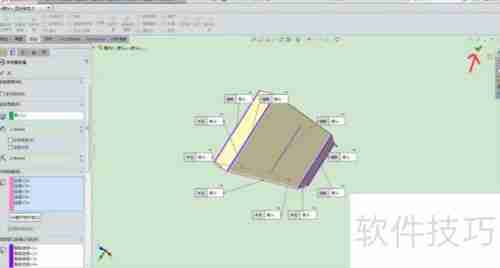

6、 完成设置后,点击确认按钮。

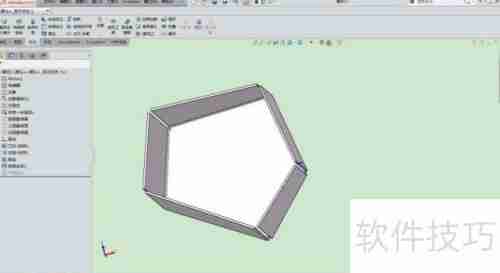

7、 转换后的钣金效果如图所示,此时可以在钣金结构上执行进一步的切割处理。

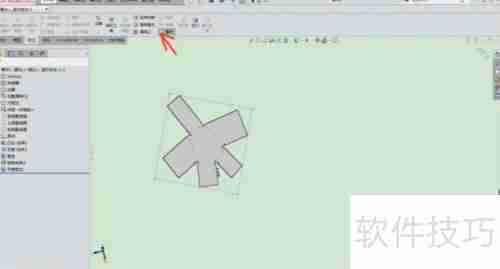

8、 最后,使用展开命令,即可得到所需的钣金展开图。
