OV7725帧率与PCLK设置详解

大家好，又见面了，我是你们的朋友全栈君。

一、OV7725的PCLK的改变与以下几个寄存器有关：

1：0X0D（COM4）；

——————————————————————————————————————

0X0D COM4 41 公共控制4

位[7:6]：PLL频率控制

00：绕过PLL

01：PLL 4倍频

10：PLL 6倍频

11：PLL 8倍频

位[5:4]：AEC评估窗口

00：全窗口

01：1/2窗口

10：1/4窗口

11：低2/3窗口

位[3:0]：保留

——————————————————————————————————————

2：0X11（CLKRC）；

——————————————————————————————————————

0X11 CLKRC 80 内部时钟

位[7]：保留

位[6]：直接使用外部时钟（无时钟预分频可用）

位[5:0]：内部时钟预分频

F(内部时钟) = F(输入时钟)/(位[5:0]+1)/2

范围：[0 0000] 到 [1 1111]

——————————————————————————————————————

举个例子：

帧率调整，输入时钟为24MHz

30 fps，PCLK = 24MHz SCCB从地址 = 0x42；write_SCCB(0x11, 0x01)；write_SCCB(0x0d, 0x41)；write_SCCB(0x2a, 0x00)；write_SCCB(0x2b, 0x00)；write_SCCB(0x33, 0x00)；write_SCCB(0x34, 0x00)；write_SCCB(0x2d, 0x00)；write_SCCB(0x2e, 0x00)；write_SCCB(0x0e, 0x65)；

15 fps，PCLK = 12MHz SCCB从地址 = 0x42；write_SCCB(0x11, 0x03)；write_SCCB(0x0d, 0x41)；write_SCCB(0x2a, 0x00)；write_SCCB(0x2b, 0x00)；write_SCCB(0x33, 0x00)；write_SCCB(0x34, 0x00)；write_SCCB(0x2d, 0x00)；write_SCCB(0x2e, 0x00)；write_SCCB(0x0e, 0x65)；

第一个：

如上：输入时钟为24MHz；0X0D为0x41，表示PCLK是输入时钟的4倍频；0X11为0X01，根据公式：F(内部时钟) = F(输入时钟)/(位[5:0]+1)/2，得到内部时钟为：F(内部时钟) =24/2/2=6MHz；得到PCLK=4*6=24MHz，帧率为30fps

第二个：

如上：输入时钟为24MHz；0X0D为0x41，表示PCLK是输入时钟的4倍频；0X11为0X03，根据公式：F(内部时钟) = F(输入时钟)/(位[5:0]+1)/2，得到内部时钟为：F(内部时钟) =24/4/2=3MHz；得到PCLK=4*3=12MHz，帧率为15fps（帧率变小的原因是PCLK的频率降低了）

二、OV7725的帧率与PCLK的频率及0X33和0x34有关，0x33配置的是低8位，0x34配置的是高8位，这里是指增加的虚行，即无用的行，这样帧率就会下降；

同时还与0x2a和0x2b有关，这里指的是加入的虚列，即无用的列，这样的话帧率也会下降；

———————————————————————————————————

0X33 DM_LNL 00 RW 虚行低8位

———————————————————————————————————

——————————————————————————————————-

0x34 DM_LNH 00 RW 虚行高8位

——————————————————————————————————-

——————————————————————————————————-

0x2a EXHCH 00 RW 水平方向插入虚像素的MSB

位[7:4]：水平方向插入虚像素的4个MSB

位[3]：保留

位[2]：垂直输出尺寸LSB

位[1:0]：水平输出尺寸2个LSB

———————————————————————————————————————–

———————————————————————————————————————-

0x2b EXHCL 00 RW 水平方向插入虚像素的LSB

8个LSB用于水平方向插入虚像素

——————————————————————————————————————————–

举个例子：

帧率调整，输入时钟为24MHz

30 fps，PCLK = 24MHz SCCB从地址 = 0x42；write_SCCB(0x11, 0x01)；write_SCCB(0x0d, 0x41)；write_SCCB(0x2a, 0x00)；write_SCCB(0x2b, 0x00)；write_SCCB(0x33, 0x00)；write_SCCB(0x34, 0x00)；write_SCCB(0x2d, 0x00)；write_SCCB(0x2e, 0x00)；write_SCCB(0x0e, 0x65)；

25 fps，PCLK = 24MHz SCCB从地址 = 0x42；write_SCCB(0x11, 0x01)；write_SCCB(0x0d, 0x41)；write_SCCB(0x2a, 0x00)；write_SCCB(0x2b, 0x00)；write_SCCB(0x33, 0x66)；write_SCCB(0x34, 0x00)；write_SCCB(0x2d, 0x00)；write_SCCB(0x2e, 0x00)；write_SCCB(0x0e, 0x65)；

这两段代码的输入时钟都是24MHz，输出PCLK相同都是24MHz，但帧率一个是30fps，一个是25fps，程序中只有0X33不同，如何通过将0X33设置为0X66，从而将30fps变为25fps。看下面的分析：

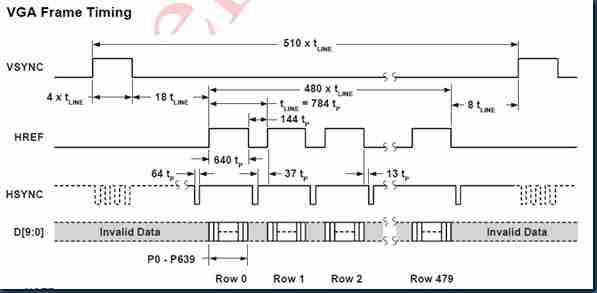

从图片中我们可以看到一个VSYNC有510个t(LINE)，所以30fps表示有30510t(LINE)，结合上面对于0X33的分析，因为都是24MHz，所以30fps和25fps两个时间相同。因此在这510个LINE中插入102个（0X66）LINE，总的时间才会相同。30510t(LINE)=25(510+102)t(LINE)。

当然，帧率会随着PCLK的变化而变化，当PCLK变为12MHz时，帧率也就减为15fps了。
