CASS9.2方格网土方计算教程
土方计算不仅应用于施工测量领域,同时在甲方和审计环节中也常作为土方结算的重要依据,而方格网法是其中一种广泛应用的方式。接下来将具体介绍利用CASS软件完成方格网土方计算的操作步骤。启动南方CASS软件。进入方格网模块,提取高程点的相关数据信息。在菜单栏中选择“工程应用”,找到并点击“高程点生成数据文件”,然后选择“无编码高程点”。对高程点数据命名,并设定保存路径,点击保存按钮。系统会在命令行提示输入高程点所在的图层名称,输入“GCD”后按回车键,接着会出现相关指令,再次回车确认,之后会显示出已读取的高程点
土方计算不仅应用于施工测量领域,同时在甲方和审计环节中也常作为土方结算的重要依据,而方格网法是其中一种广泛应用的方式。接下来将具体介绍利用CASS软件完成方格网土方计算的操作步骤。
启动南方CASS软件。
进入方格网模块,提取高程点的相关数据信息。
在菜单栏中选择“工程应用”,找到并点击“高程点生成数据文件”,然后选择“无编码高程点”。
对高程点数据命名,并设定保存路径,点击保存按钮。
系统会在命令行提示输入高程点所在的图层名称,输入“GCD”后按回车键,接着会出现相关指令,再次回车确认,之后会显示出已读取的高程点数量。




使用多段线工具绘制需要计算的所有范围,也就是计算区域的边界线。
完成计算区域边界线的绘制后,进入“工程应用”,选择“方格网土方计算”功能。
点击该选项后,命令行会提示选择计算区域边界,此时只需点击所要计算的目标区域边界线即可。

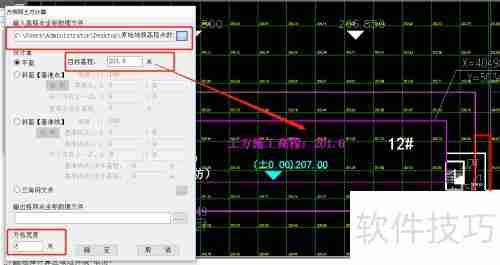

弹出设置对话框后,输入之前生成的高程点数据文件名,连续点击三次,选中刚才保存的高程文件,目标高程应设置为与竣工图纸一致。方格网宽度按照实际需求填写(本案例为5m×5m网格,故填写5米),最后点击确定按钮。
接下来,系统开始处理并分析地形数据。

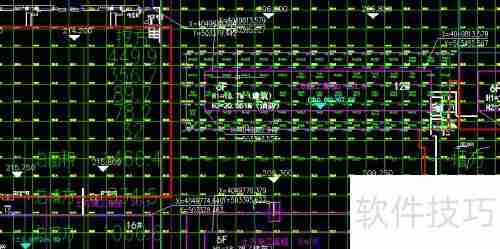

地形分析结束后,命令行会提示确认方格起始位置,通过右键操作来完成确认,最终挖填方的结果就会显示出来。
