中断服务程序执行时间计算方法

让我们来探讨如何测量一个函数的执行时间,特别是在嵌入式系统中的中断函数。这里提供几种方法来帮助我们理解和优化函数的性能。使用GPIO引脚测量执行时间最简单的方法是使用GPIO引脚来记录函数的开始和结束时间。这种方法不仅可以测量时间,还可以与MCU的功耗分析结合起来。步骤:在函数开始时,将一个GPIO引脚置高。在函数结束时,将这个GPIO引脚置低。使用示波器或逻辑分析仪测量GPIO引脚的高电平持续时间,即为函数的执行时间。示例代码(使用C语言):voidHAL_TIM_Peri

本文目录

    让我们来探讨如何测量一个函数的执行时间,特别是在嵌入式系统中的中断函数。这里提供几种方法来帮助我们理解和优化函数的性能。

    使用 GPIO 引脚测量执行时间

    最简单的方法是使用 GPIO 引脚来记录函数的开始和结束时间。这种方法不仅可以测量时间,还可以与 MCU 的功耗分析结合起来。

    • 步骤:

      1. 在函数开始时,将一个 GPIO 引脚置高。
      2. 在函数结束时,将这个 GPIO 引脚置低。
      3. 使用示波器或逻辑分析仪测量 GPIO 引脚的高电平持续时间,即为函数的执行时间。
    • 示例代码(使用 C 语言):

      void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
          if (htim == &htim2) {
              HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET); // GPIO 引脚置高
              // 中断任务
              AD7682_Read_4_ADC_Value(ADC_Value_u16_inter);
              IIR_50HZ_Norch_Filter(...);
              applyIIRFilter(...);
              HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET); // GPIO 引脚置低
          }
      }

    使用 MCU 自带的定时器

    另一种方法是利用 MCU 自带的定时器硬件来记录时间戳。

    • 步骤:

      1. 在函数开始时读取定时器的计数值(TIMx->CNT)。
      2. 在函数结束时再次读取定时器的计数值。
      3. 计算两次计数值的差值,并乘以定时器时钟周期,即为函数的执行时间。
    • 示例代码(使用 C 语言):

      void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
          if (htim == &htim2) {
              uint32_t start_time = __HAL_TIM_GET_COUNTER(&htim3); // 获取定时器开始计数值
              // 中断任务
              AD7682_Read_4_ADC_Value(ADC_Value_u16_inter);
              IIR_50HZ_Norch_Filter(...);
              applyIIRFilter(...);
              uint32_t end_time = __HAL_TIM_GET_COUNTER(&htim3); // 获取定时器结束计数值

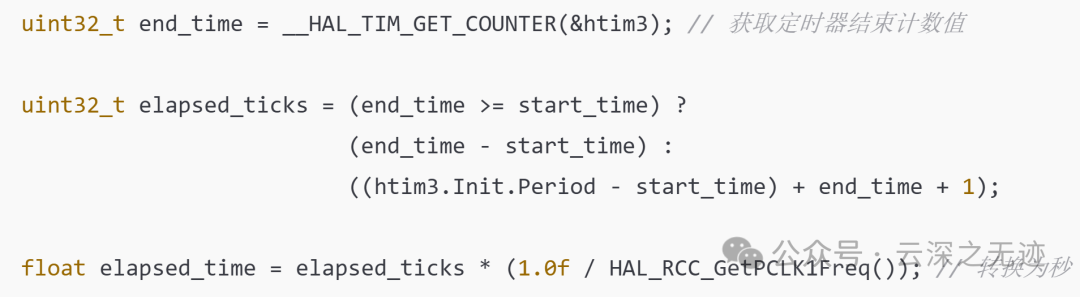

              uint32_t elapsed_ticks = (end_time >= start_time) ?
                                       (end_time - start_time) :
                                       ((htim3.Init.Period - start_time) + end_time + 1);
              float elapsed_time = elapsed_ticks * (1.0f / HAL_RCC_GetPCLK1Freq()); // 转换为秒
          }
      }

    如何计算中断函数的执行时间

    使用 SysTick 定时器

    SysTick 定时器是 MCU 内部的一个系统滴答定时器,可以用来记录时间。

    • 步骤:

      1. 在函数开始时读取 SysTick 的计数值(SysTick->VAL)。
      2. 在函数结束时再次读取 SysTick 的计数值。
      3. 计算两次计数值的差值,并乘以 SysTick 的时钟周期,即为函数的执行时间。
    • 示例代码(使用 C 语言):

      void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
          if (htim == &htim2) {
              uint32_t start_time = SysTick->VAL; // 记录开始时间
              // 中断任务
              AD7682_Read_4_ADC_Value(ADC_Value_u16_inter);
              IIR_50HZ_Norch_Filter(...);
              applyIIRFilter(...);
              uint32_t end_time = SysTick->VAL; // 记录结束时间
              uint32_t elapsed_ticks = (start_time >= end_time) ?
                                       (start_time - end_time) :
                                       (SysTick->LOAD - end_time + start_time);
              float elapsed_time = elapsed_ticks * (1.0f / HAL_RCC_GetSysClockFreq()); // 转换为秒
          }
      }

    使用 ARM Cortex-M 的 DWT

    ARM Cortex-M 处理器内置的 DWT(数据观察和跟踪单元)可以用于精确测量执行时间。

    • 步骤:

      1. 启用 DWT 并重置其计数器。
      2. 在函数开始时记录 DWT 的计数值。
      3. 在函数结束时再次记录 DWT 的计数值。
      4. 通过计数差值和时钟频率计算执行时间。
    • 示例代码(使用 C 语言):

      void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
          if (htim == &htim2) {
              DWT->CYCCNT = 0; // 重置 DWT 计数器
              uint32_t start_cycles = DWT->CYCCNT; // 开始时计数值
              // 中断任务
              AD7682_Read_4_ADC_Value(ADC_Value_u16_inter);
              IIR_50HZ_Norch_Filter(...);
              applyIIRFilter(...);
              uint32_t end_cycles = DWT->CYCCNT; // 结束时计数值
              uint32_t elapsed_cycles = end_cycles - start_cycles;
              float elapsed_time = elapsed_cycles * (1.0f / SystemCoreClock); // 转换为秒
          }
      }

    如何计算中断函数的执行时间

    使用 Keil 的 Event Recorder

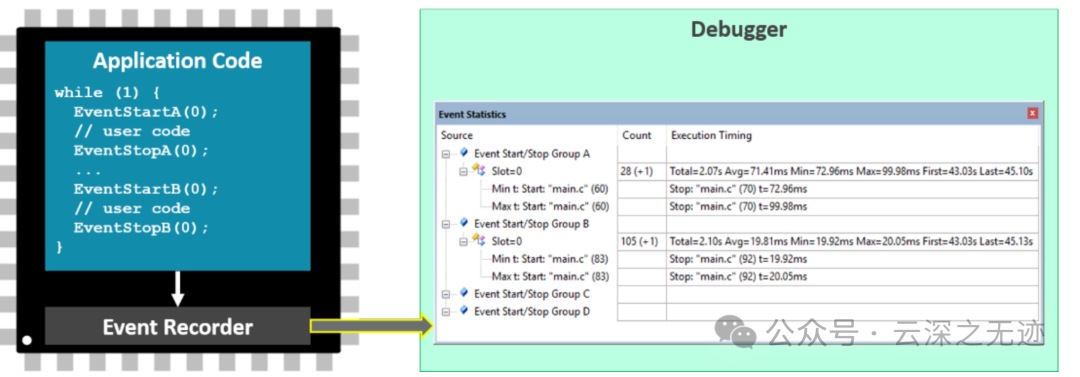

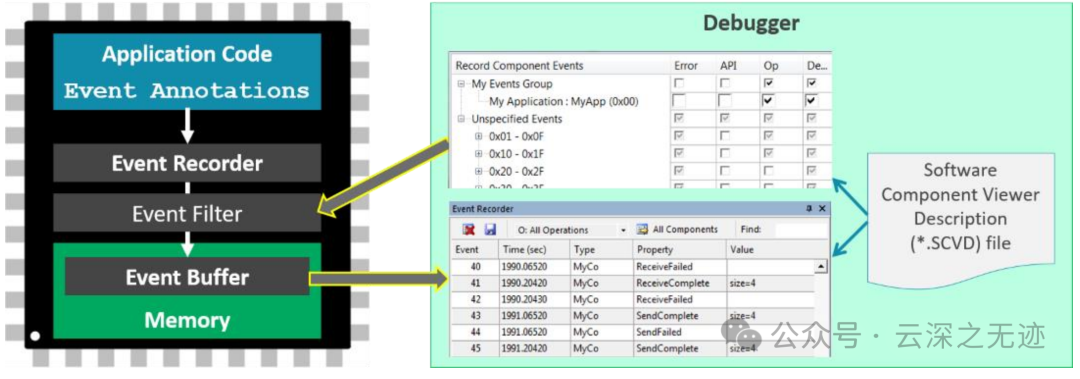

    Keil 提供的 Event Recorder 是一个功能强大的调试工具,可以简化时间测量过程。

    • 步骤:

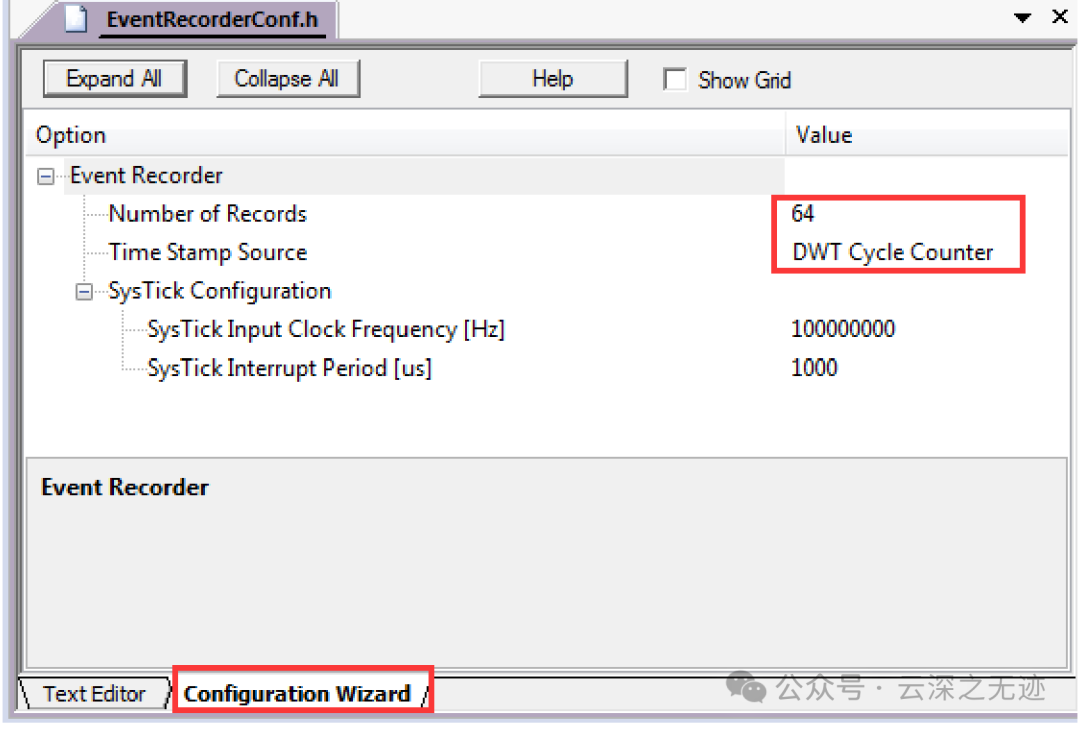

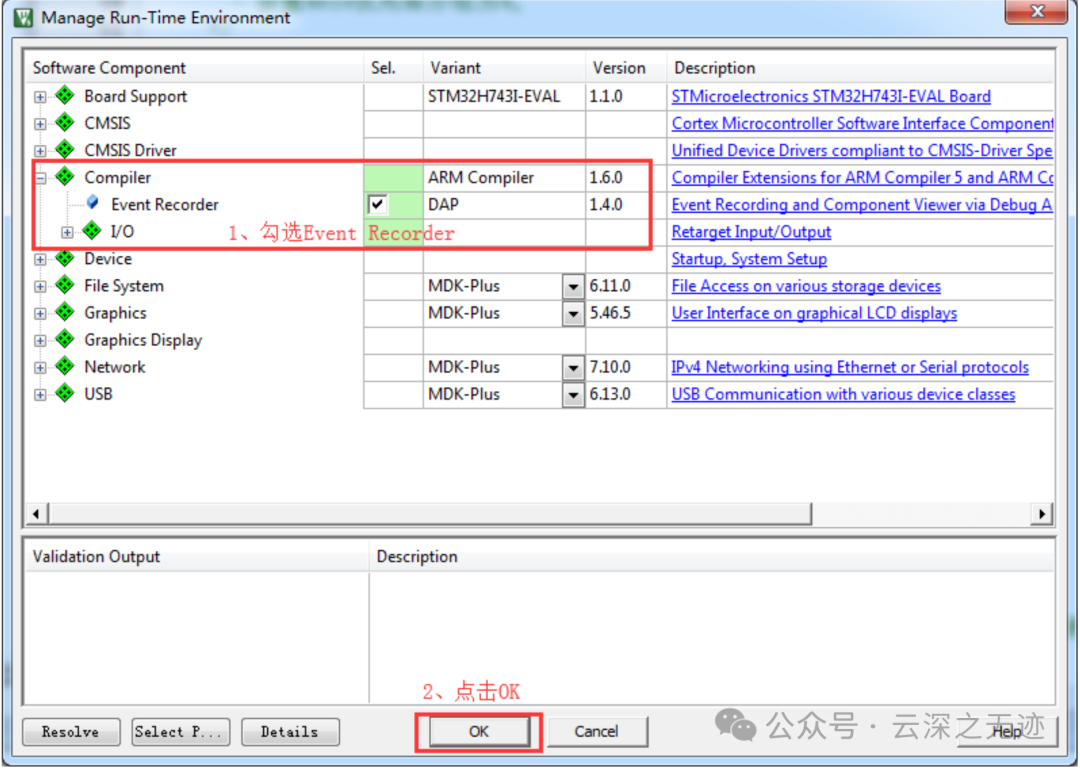

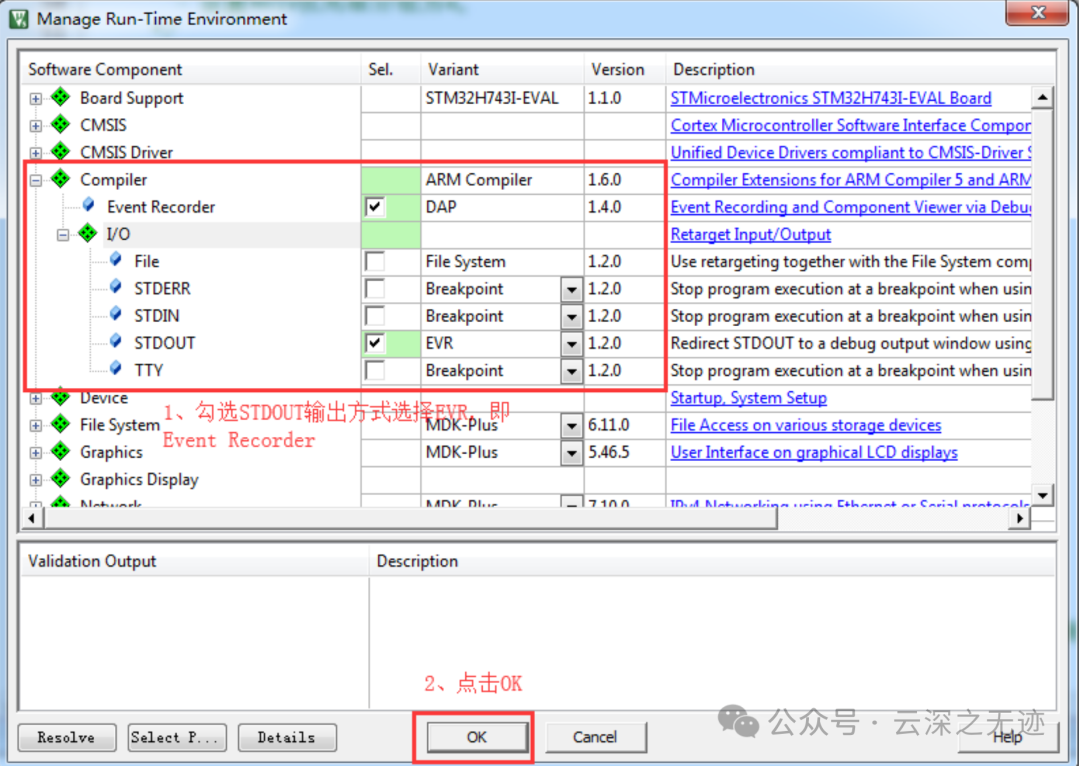

      1. 在 CMSIS 中启用 Event Recorder。
      2. 在函数开始和结束时添加记录事件的代码。

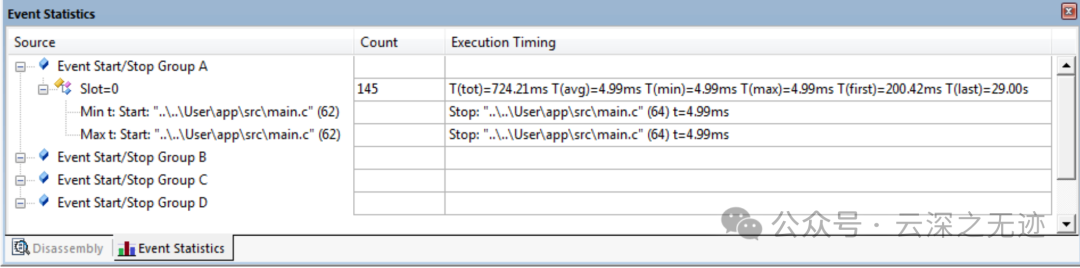

      3. 使用 Event Recorder 分析记录的事件时间。

    如何计算中断函数的执行时间如何计算中断函数的执行时间如何计算中断函数的执行时间如何计算中断函数的执行时间如何计算中断函数的执行时间

    这些方法各有优缺点,可以根据具体需求选择合适的测量方式。通过这些技术,我们可以更深入地了解函数的执行时间,从而优化系统性能。
