三菱PLC编程软件Works2使用教程

三菱PLC编程软件WORKS2是一款较新的开发工具，适用于大型Q系列PLC的程序编写，所示。

1、 启动WORKS2编程软件，界面所示。

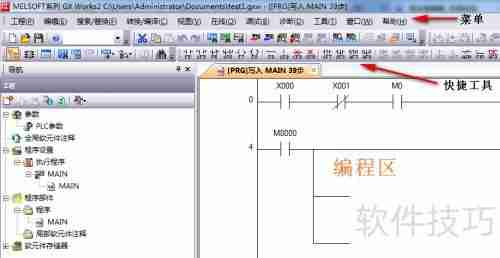

2、 主要包括菜单项、工具项与编程区。

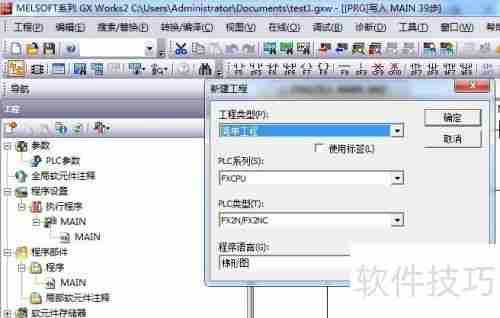

3、 新建项目时，需选择CPU系列、型号及编程语言。

4、 按下确定键

5、 向代码区域添加组件

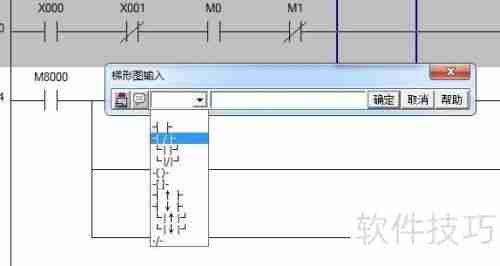

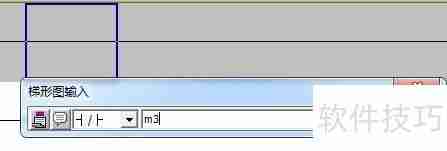

6、 在需要插入元件的位置单击鼠标，再双击，选取所需元件，于右侧空白区域输入元件编号，例如选择常闭触点（第2个），右侧填入M3，确认后即可完成元件插入。

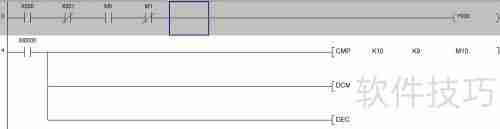

7、 编辑程序后，会发现底纹呈灰色，这表明尚未进行转换。

8、 右击选择转换选项，若存在错误则无法进行转换。

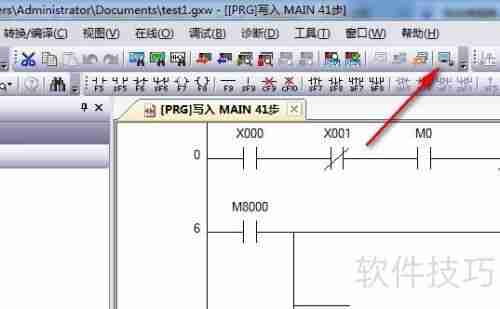

9、 保存后，点击仿真按钮。

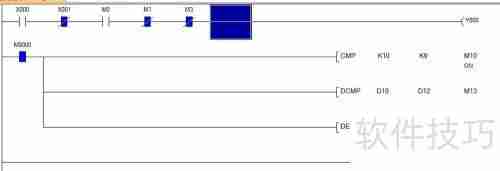

10、 仿真结果见下图
