数控钻床CAD编程步骤详解
数控钻床是一种广泛应用于板材加工的设备。本文将详细介绍数控钻床的CAD编程操作方法,供读者学习参考。1、每个工件程序的开头两行格式固定,具体如下:2、对于法兰类零件:3、工件厚度为20,例如20mm。4、C:1000——表示工件直径,例如1000毫米。5、钻头直径为20,例如20毫米。6、第二行描述工件外形尺寸,包括直径、厚度和孔径。第四行开始为程序主体。语句格式按照编程指令设定,可通过编辑界面的快捷功能直接生成实际程序语句。7、对于平板型零件:8、工件厚度为20,例如10mm。9、工件

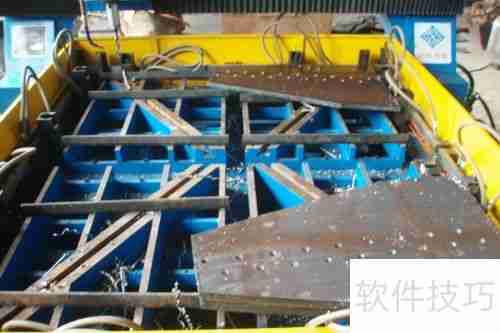

数控钻床是一种广泛应用于板材加工的设备。本文将详细介绍数控钻床的CAD编程操作方法,供读者学习参考。

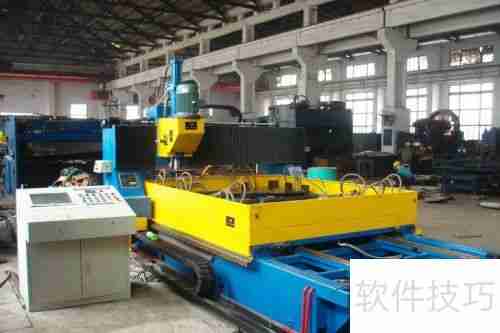

1、 每个工件程序的开头两行格式固定,具体如下:
2、 对于法兰类零件:
3、 工件厚度为20,例如20mm。
4、 C:1000——表示工件直径,例如1000毫米。
5、 钻头直径为20,例如20毫米。
6、 第二行描述工件外形尺寸,包括直径、厚度和孔径。第四行开始为程序主体。语句格式按照编程指令设定,可通过编辑界面的快捷功能直接生成实际程序语句。

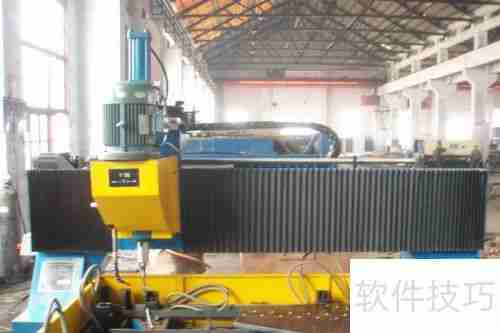

7、 对于平板型零件:
8、 工件厚度为20,例如10mm。
9、 工件长度L:1000,例如1000毫米。
10、 工件宽度为500,例如500毫米。
11、 钻头直径为20,例如20毫米。
12、 前四行标明工件的外形尺寸,包括长度、宽度、厚度以及钻孔直径。第五行起为程序具体内容,格式依据编程指令而定。实际程序语句可借助编辑界面的快捷功能直接生成。

13、 注意事项:
14、 本系统具备用户坐标系功能,可根据实际图形建立临时坐标系,便于进行坐标计算。需要注意的是,这种编程方式下的G90、G91指令与FAGOR 8055M CNC编程手册中的G90、G91含义不同,请在使用时加以区分。
15、 G91的语法格式为G91 Xxx Yxx @xx,例如G91 X50 Y50 @30表示创建一个新坐标系,其原点位于原坐标系中的(50,50)位置,新坐标系的X轴与原坐标系X轴呈30°夹角(角度范围0≤@≤180°)。启用G91后,正文仍采用Xxx Yxx Jxx Lxx Nxx的格式,但所有数值均基于新坐标系。若需切换回原坐标系,则必须提前加入一行G90指令。

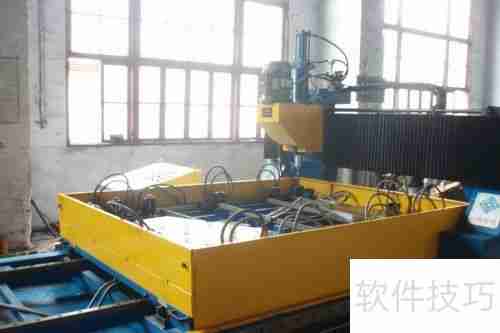

16、 CAD程序设计:
17、 许多厂家采用AutoCAD等软件进行计算机辅助设计,本系统开发了与CAD软件的接口程序。通过这一接口,可将用CAD设计的工件程序便捷地转换为系统所需的格式,实现了从设计到制造的无缝衔接,真正完成了计算机辅助制造(CAM)的过程。
18、 操作人员依据工件类型,选择法兰或板类,并切换相应功能程序进行转换操作。

19、 进行CAD编程时,需要注意以下几点:
20、 CAD图形文件需转换为DXF格式,各类CAD软件均能实现这一功能。
21、 CAD绘图须严格依据实际尺寸,否则生成的数据会不准确。
22、 系统自动采用CAD坐标系,将图形的最小X、Y点设为转换基点,即零点。
23、 钻孔时,先用同型号钻头,按Y值相同、X值从小到大的顺序依次进行。
24、 若发生意外错误,请核查作图是否规范,重点确认孔径与绘图要求是否一致。
