CAD块创建方法全解析
作者:水悠悠予安
时间:2025-08-14
来源:正软商城
浏览:62
通过CAD创建块能够显著提高绘图效率,帮助用户更快地完成设计任务和标注工作。接下来,我们将详细介绍如何在CAD软件中创建块。首先,使用CAD提供的绘图工具来构建所需的图形,比如一个粗糙度符号。接着,将这个图形定义为块。完成图形绘制后,在CAD界面找到并点击“创建块”按钮。进入CAD块定义界面后,点击“选择对象”选项。在绘图区中选中刚才画好的图形,并按回车键确认所选对象。接下来,在“选择基点”的位置可以选择预设点或者手动在屏幕上指定一个点作为参考基点。确定好基点之后,单击鼠标左键完成所有参数设定。最后,在弹
本文目录
通过CAD创建块能够显著提高绘图效率,帮助用户更快地完成设计任务和标注工作。接下来,我们将详细介绍如何在CAD软件中创建块。

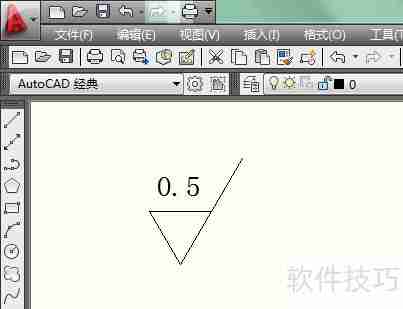

- 首先,使用CAD提供的绘图工具来构建所需的图形,比如一个粗糙度符号。接着,将这个图形定义为块。

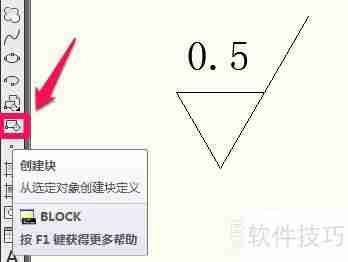

- 完成图形绘制后,在CAD界面找到并点击“创建块”按钮。

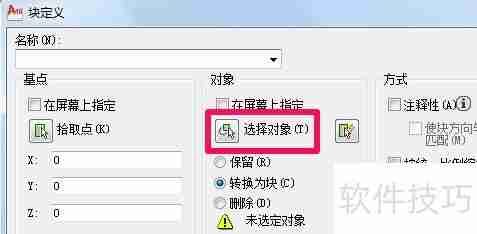

- 进入CAD块定义界面后,点击“选择对象”选项。

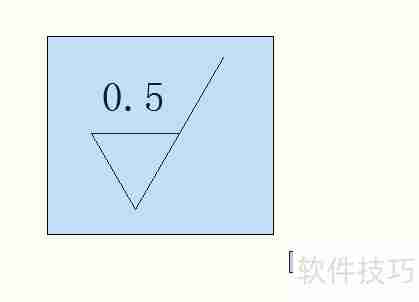

- 在绘图区中选中刚才画好的图形,并按回车键确认所选对象。

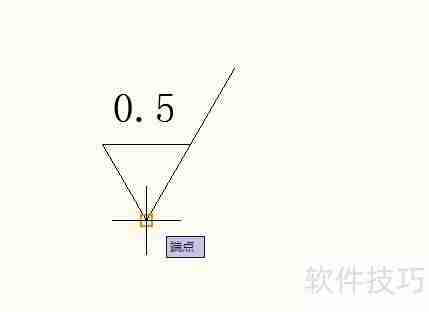

- 接下来,在“选择基点”的位置可以选择预设点或者手动在屏幕上指定一个点作为参考基点。

- 确定好基点之后,单击鼠标左键完成所有参数设定。

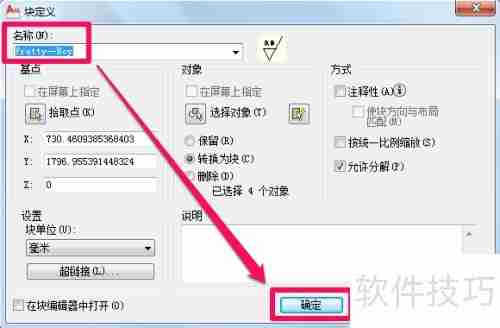

- 最后,在弹出的对话框里填写块的名字,点击确认按钮,这样就成功创建了一个新的CAD块。

- 本文由Pretty一Boy独家撰写,首发于百度经验平台,未经许可不得擅自转载。如果您觉得这篇文章有用,请记得在页面右上角或是文末为我们投上宝贵的一票,并收藏本页,非常感谢您的支持!^_^
