SolidWorks工程图转PDF字体乱码解决方法

Solidworks软件功能十分强大且全面，许多用户在使用过程中可能会遇到将工程图转换为PDF时出现字体乱码的问题。下面为大家提供详细的解决方案，一起来看看如何解决吧！

解决Solidworks工程图转PDF出现字体乱码的方法

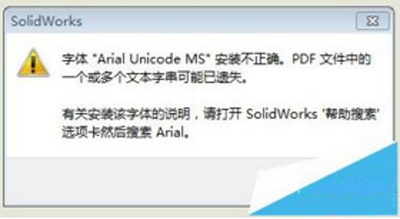

1、当在Solidworks中将工程图另存为PDF时，系统可能会弹出如下提示窗口。此时可先点击“确定”，预览生成的PDF文件，查看是否存在乱码问题。该问题可以通过接下来的步骤进行修复；

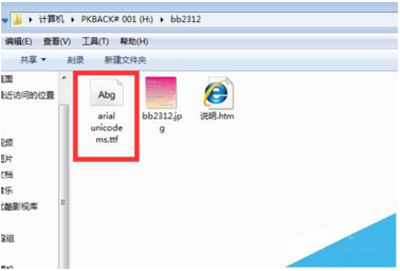

2、需要明确的是，Solidworks本身并不自带字体库，而是调用系统中的Windows字体库。因此，建议通过百度搜索“Arial Unicode MS”字体并下载，随后将该字体文件安装到系统盘的Windows/Fonts文件夹中。具体操作步骤可参考下图所示；

3、针对PDF中出现的乱码问题，主要有两种解决方式：
方法一：将Solidworks中所有文字样式统一设置为“宋体”，虽然设置过程较为繁琐，但几乎不会出错，适用于出图频率较低、操作较随意的用户；

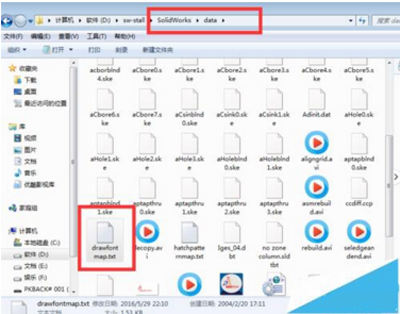

方法二：进入Solidworks安装目录，找到名为drowfontmap.txt的字体映射文件，打开后添加相应的字体映射关系，保存文件即可生效。具体操作如下图所示。如果对映射设置不熟悉，也可通过百度搜索相关关键词获取更详细的指导。完成设置后，乱码问题即可解决。
