三菱PLC编程仿真技巧与教程
在电气自动化领域,PLC编程和程序修改是日常工作的重要组成部分,而程序的准确性往往难以通过肉眼直接判断。为确保逻辑无误,通常需要借助模拟仿真技术进行验证。本文以三菱PLC编程软件为例,详细介绍仿真操作步骤,帮助实现安全、可靠的程序测试。1、首先需在计算机上安装相应的编程与仿真环境,推荐使用GXDeveloper-7.08版本配合GXSimulator6-C仿真模块,确保软件兼容并正确配置,为后续的程序编写和仿真运行打下基础。2、打开已安装的GXDeveloper编程软件。3、进入“工程”菜单,选择“
在电气自动化领域,PLC编程和程序修改是日常工作的重要组成部分,而程序的准确性往往难以通过肉眼直接判断。为确保逻辑无误,通常需要借助模拟仿真技术进行验证。本文以三菱PLC编程软件为例,详细介绍仿真操作步骤,帮助实现安全、可靠的程序测试。
1、首先需在计算机上安装相应的编程与仿真环境,推荐使用GX Developer-7.08版本配合GX Simulator6-C仿真模块,确保软件兼容并正确配置,为后续的程序编写和仿真运行打下基础。
2、打开已安装的GX Developer编程软件。
3、进入“工程”菜单,选择“创建新工程”,在弹出界面中设定PLC的系列及具体型号。

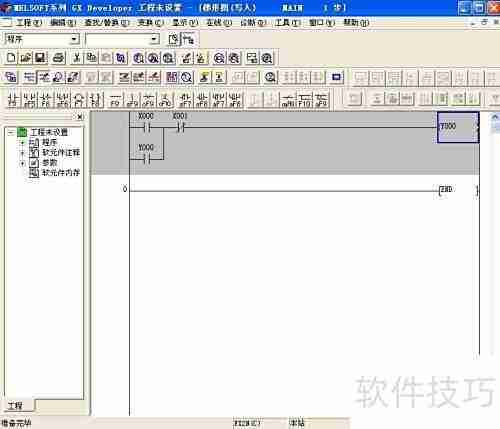

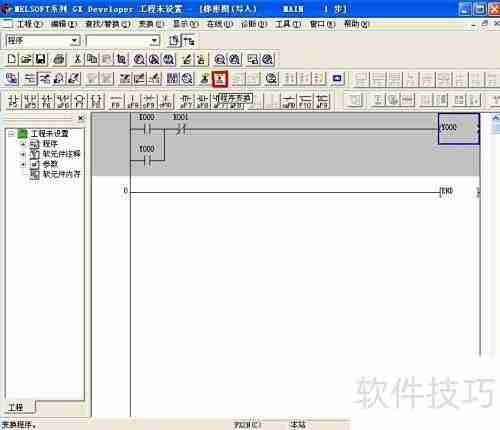

4、编写一段基础的自锁控制程序。完成后,点击工具栏中的“程序转换”按钮,完成语法检查与编译。

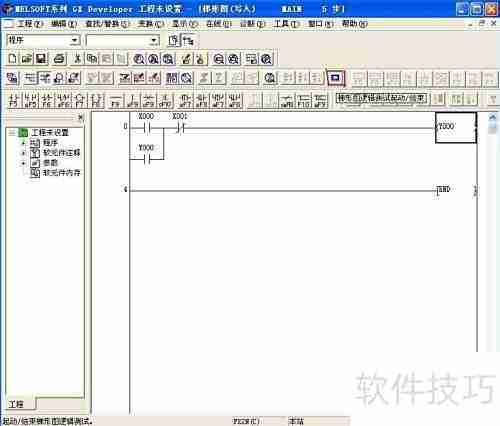

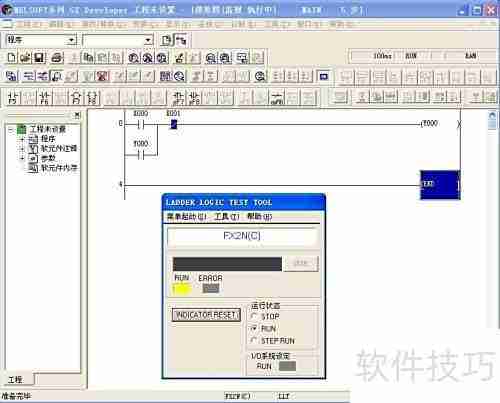

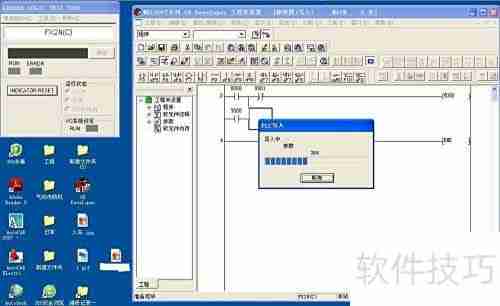

5、转换成功后,启动仿真功能。点击“梯形图逻辑测试”图标,系统将自动把当前程序下载到虚拟PLC中运行。

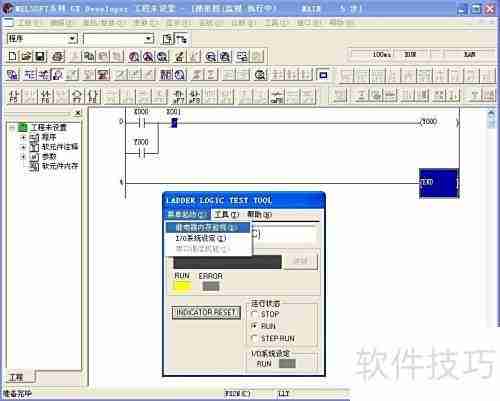

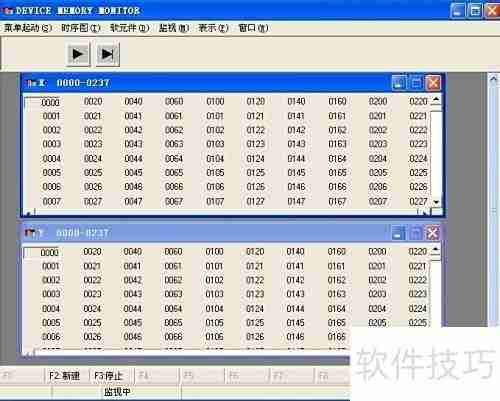

6、程序传输完毕后,打开“寄电器内存监视”窗口,在设置中选择软元件类型X(输入)和Y(输出),即可在仿真界面中看到对应的I/O操作按钮。


7、在仿真界面上双击X0(启动按钮),Y0输出灯随即点亮,并实现自锁功能。即使再次点击X0使其断开,Y0仍保持导通状态,灯光持续亮起。

8、只有当按下X1(停止按钮)时,Y0才会被切断,灯光熄灭,完成一个完整的启保停控制过程。
9、通过上述仿真操作,可以直观地验证程序逻辑是否正确,整个过程操作简便、响应迅速,有助于及时发现并修正问题,提升开发效率与系统可靠性。
