UG10.0曲线组命令使用教程

UG10.0中“通过曲线组”命令使用方法详解

很多用户对UG10.0中的“通过曲线组”功能还不太熟悉，本文将为大家详细介绍该命令的具体操作步骤，帮助快速掌握曲面建模技巧，一起来学习吧！

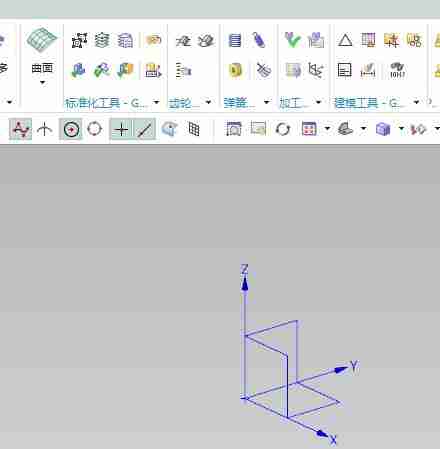

首先启动UG10.0软件，新建一个模型文件，并将文件另存为“UG10.0通过曲线组命令使用教程”。

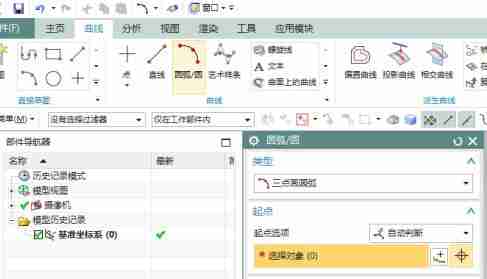

接下来，进入【曲线】菜单，选择【圆弧/圆】命令，激活绘圆功能。

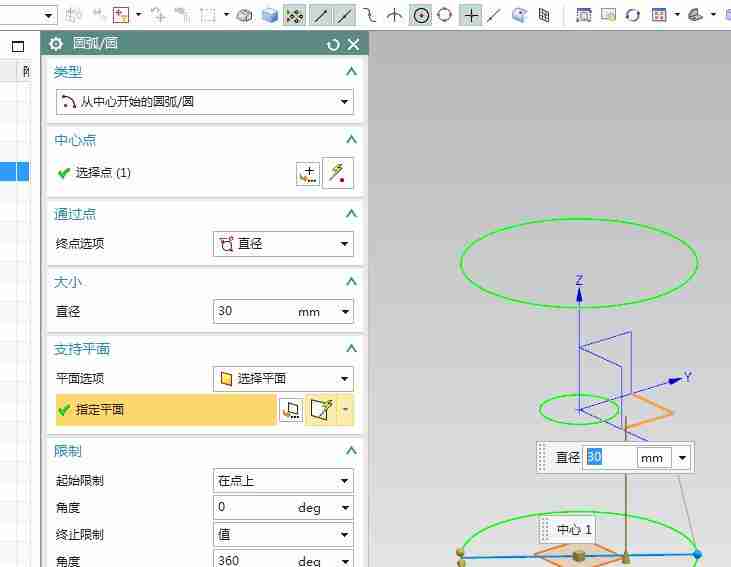

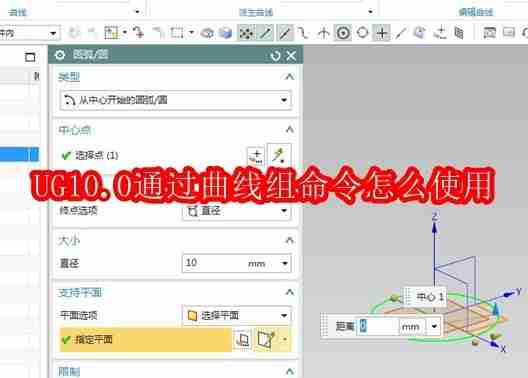

在类型选项中选择“从中心开始的圆弧/圆”，设置中心点为坐标原点，方式为“直径”，输入直径值为10，选择草图平面为XY平面，起始角度0°，终止角度360°，点击“应用”完成第一个圆的绘制。

使用相同方法再绘制两个直径为30的圆，均选择XY平面作为绘制平面。完成后，将其中一个圆沿Z轴正方向移动30单位，另一个沿Z轴负方向移动30单位，最后点击“确定”退出命令。

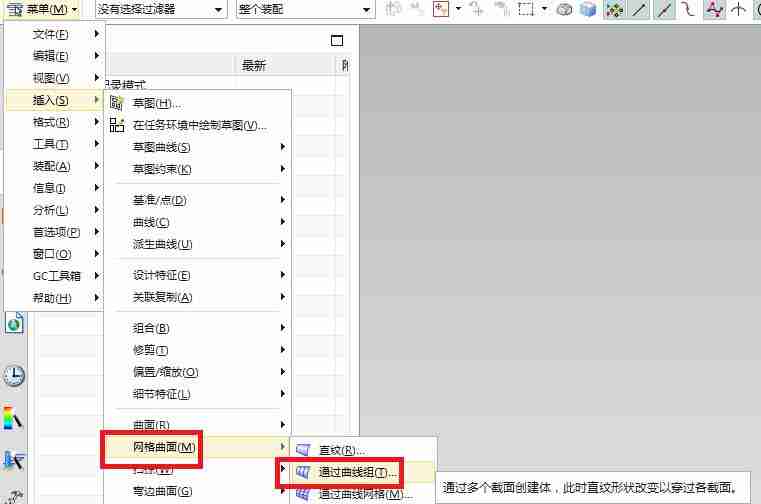

随后，点击菜单栏中的【插入】→【网格曲面】→【通过曲线组】，激活“通过曲线组”命令。

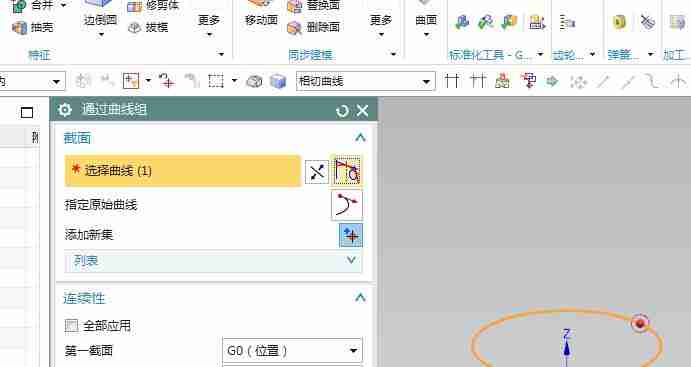

系统弹出“通过曲线组”设置对话框后，首先在截面曲线区域选择最上方的圆作为第一组曲线。

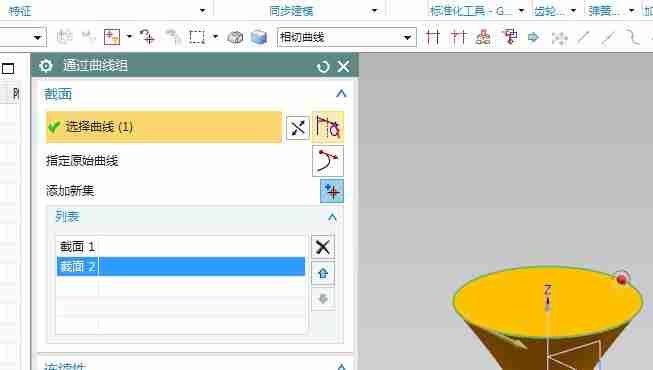

点击“添加新集”按钮，继续选择中间位置的圆作为第二组曲线，注意观察曲线方向是否一致，避免扭曲。

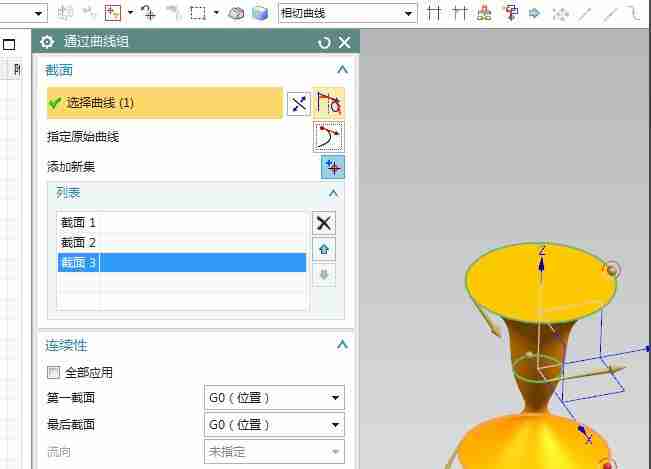

再次点击“添加新集”，选择最下方的圆作为第三组截面曲线。

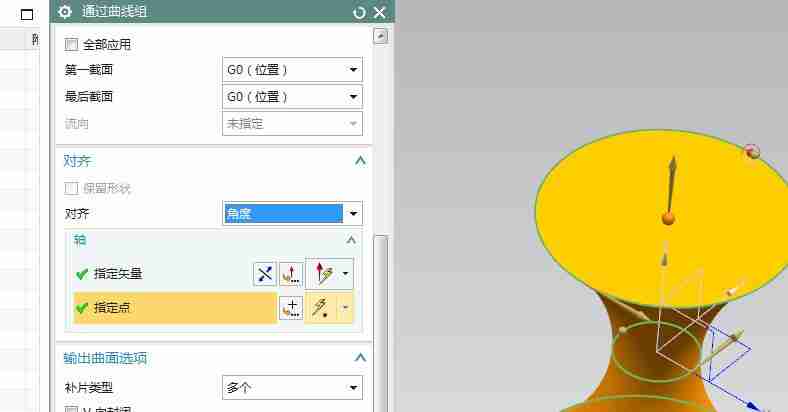

在“对齐”选项中选择“角度”对齐方式，指定方向为Z轴，并选取最上方圆的圆心作为参考点，最后点击“确定”完成操作。

至此，“通过曲线组”命令已成功应用，最终生成的曲面实体效果如上图所示。通过此方法可快速实现多截面放样建模，适用于复杂曲面设计场景。
