制图基础:修剪功能初学指南
1、 打开 CAD 2014 制图程序。

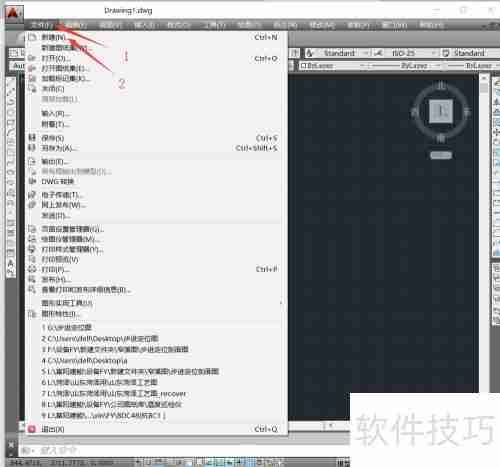

2、 依次点击“文件”菜单,选择“新建”,按照界面提示完成操作后点击确定。

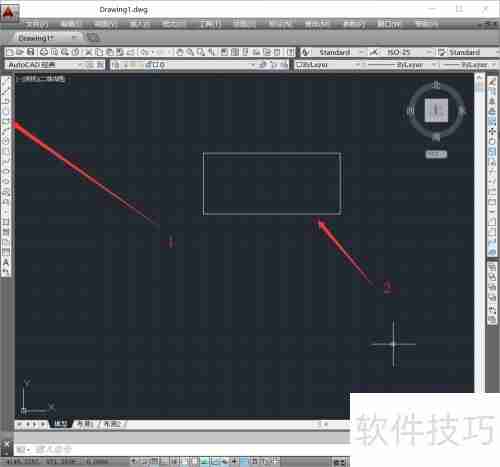

3、 使用鼠标左键点击工具栏中的矩形绘制工具,绘制一个矩形图形,完成后按下键盘上的 Esc 键结束命令。
4、 用鼠标左键依次选择直线工具,先绘制第一条线段,接着绘制第二条线段,完成后按 Esc 键退出当前命令。

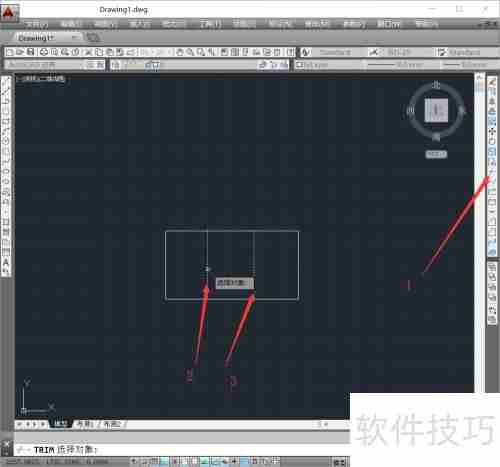

5、 可通过鼠标点击选择“修剪”命令,或直接输入快捷键 TR 并按回车执行。
6、 启动修剪命令后,首先选择作为边界或剪切边的线段,然后点击需要被修剪的部分,最后按回车键确认完成操作。
7、 。

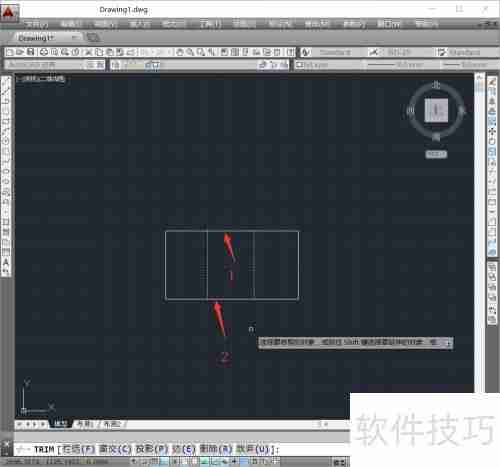

8、 用鼠标左键依次点选要参与修剪的两条线段,如图所示,选择完毕后按下回车键进行确认。
9、 修剪操作已完成,图形已按要求处理完毕。
