今天为大家带来Evacuation仿真软件的操作指南,希望对大家有所帮助!

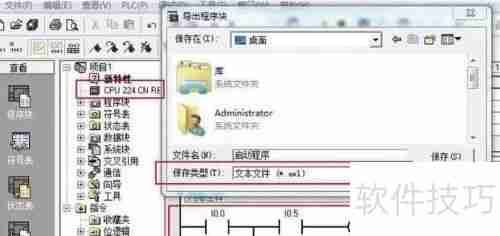

1、 在菜单栏的文件选项中选择导出,将保存类型设定为(*.awl),文件名称可以自定义为启动程序(随意起名),点击保存之后放置到桌面以备后续使用。随后打开已下载完成的仿真软件。

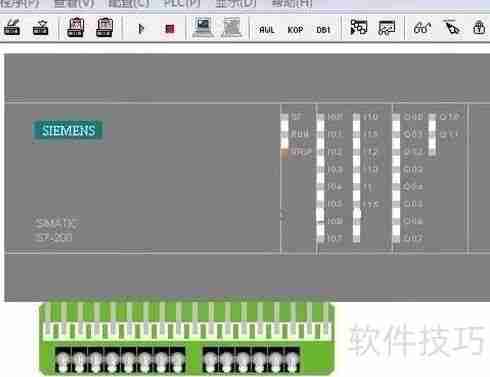

2、 第一次开启仿真软件时,需要完成必要的配置。点击菜单栏里的配置,然后选择CPU型号,具体选择CPU224,保证界面如图3所示,确保其与实际使用的PLC相匹配。这一步骤对于后续操作至关重要。

3、 在程序菜单下点击载入,勾选全部项目,在弹出的窗口中定位到桌面上保存的启动程序.awl文件并打开它。之后关闭所有出现的小窗口,只保留梯形图窗口,最后点击菜单栏中的PLC运行按钮即可开始运行。

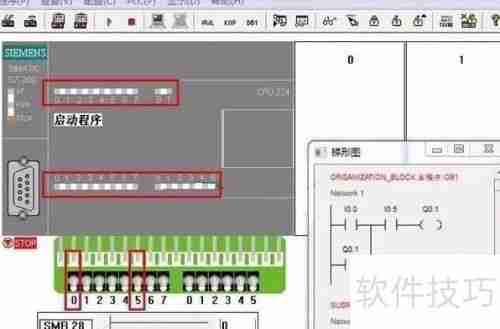

4、 启动后如果发现PLC没有显著的变化,接下来点击图3中两个较小的红色方块I0.0和I0.5,使它们处于闭合状态,这时Q0.1指示灯会点亮,表示Q0.1已经产生了输出信号。

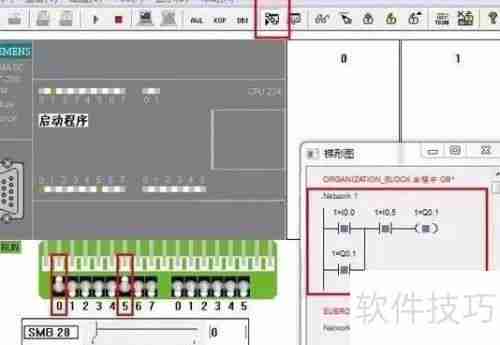

5、 该仿真软件具备强大的程序监控功能,这一特性与真实的PLC程序监控完全相同,能够清晰地展现程序的运行情况。实际操作过程中,只需点击图4顶部红色区域内的按钮即可启用监控模式。而下方最大的红色区域则展示了程序在监控状态下的执行详情。
