CAXA CAD绘制齿形方法详解

齿形结构的设计与绘制是一项复杂的任务，需要考虑诸多参数。本文将展示如何利用CAXA CAD电子图板高效完成这一任务。

1. 启动CAXA CAD电子图板，新建或加载齿形的基础工程图纸，如齿根圆等。

2. 在工具栏中选择常用>高级绘制下的齿形选项，所示。

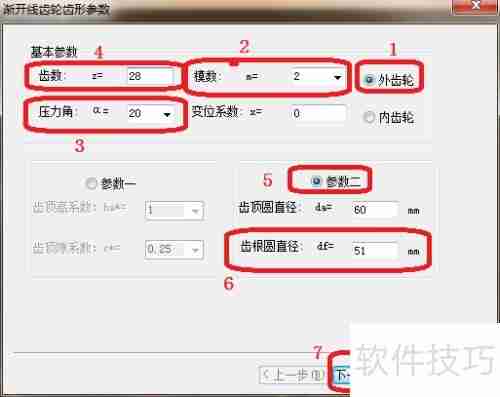

3. 弹出渐开线齿轮齿形参数设置窗口，所示，请仔细检查各项内容。

4. 根据图示要求逐一填写对应的参数值。

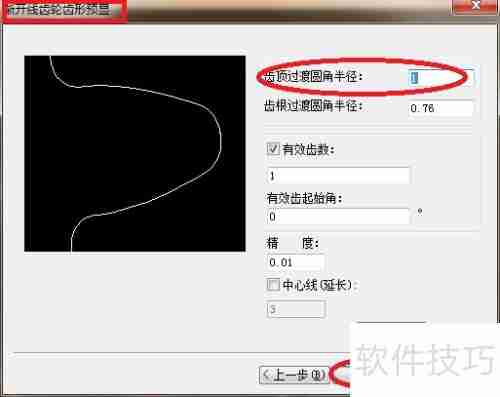

5. 点击下一步后出现渐开线齿轮齿形预览界面，在齿轮过渡圆角半径处输入适当的数值，如1。

6. 完成操作后返回到绘图区域，查看生成的效果。

7. 把光标放置于基础工程图的中心位置（齿轮基准点），点击确定。

8. 最终得到的齿形设计成果如下图所示。
