螺纹标准分类详解与应用指南

螺纹是指在物体的内外表面上所形成的连续螺旋状凸起结构。

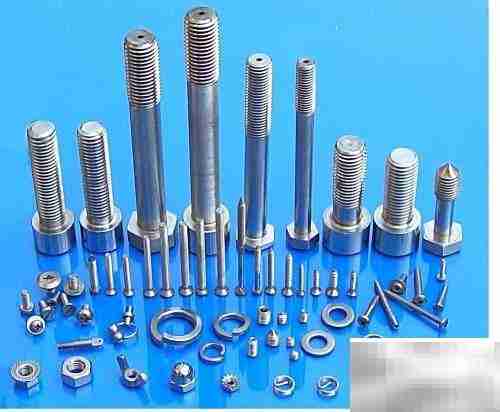

螺杆

螺母

弹垫

平垫

中国的国家标准常简称为国标，而美国的国家标准则简称为美标。

DIN代表德国工业标准，ASME是由美国机械工程师协会制定的技术规范。

JIS是日本工业标准的缩写，BSW则属于英国的标准体系。

上述各类标准除了在螺栓头部对边尺寸、头部高度等基本参数上存在差异外，最核心的区别体现在螺纹规格方面。GB、DIN、JIS等标准采用毫米作为计量单位，统称为公制螺纹；而ANSI、ASME标准使用英寸为单位，被称为美制螺纹。此外，还存在一种以英寸为单位的BSW英制标准，其螺纹牙型角为55度，俗称惠氏螺纹，广泛应用于传统机械设备中，形成了与公制和美制并列的第三种螺纹系统。

公制螺纹以毫米为单位，牙型角为60度；美制与英制螺纹均以英寸为单位，其中美制螺纹牙型角为60度，英制为55度。由于计量单位不同，各类螺纹在标注方式和表示方法上有显著区别，互换性较差，实际应用中需严格区分标准体系。

国家标准中的普通螺纹

粗牙普通螺纹用“M”加上公称直径来表示。

M24×1.5 表示公称直径为24毫米、螺距为1.5毫米的细牙普通螺纹。

用于非螺纹密封的圆柱管螺纹标准，涵盖国标（GB）、德标（DIN）、英标（BS）以及日标（JIS）。

圆柱管螺纹的标记由特征代号G、尺寸代号以及公差等级A或B组成。

G1/2 表示尺寸为1/2英寸的非密封圆柱管螺纹。

55度圆锥管螺纹，主要用于螺纹连接处的密封，符合GB、DIN、BSPT、JIS等相关标准。

圆锥管螺纹的标记包括特征代号R和对应的尺寸代号。

R1/2 表示尺寸为1/2英寸的R型圆锥管螺纹。

NPT螺纹是一种60度牙型角的圆锥管螺纹，适用于中国及美国相关标准。

NPT管螺纹的标识由特征代号NPT和尺寸代号共同构成。

NPT 1/2 表示尺寸为1/2英寸的NPT圆锥管螺纹。
