CATIA方销绘制技巧全解析

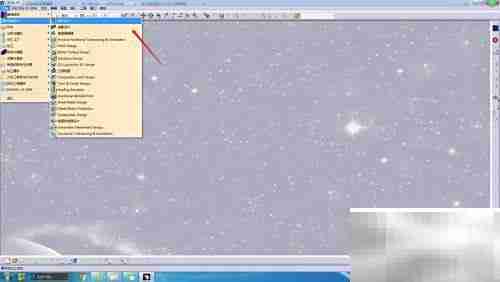

启动CATIA软件，进入机械设计工作台，选择零件设计命令以开始新项目。

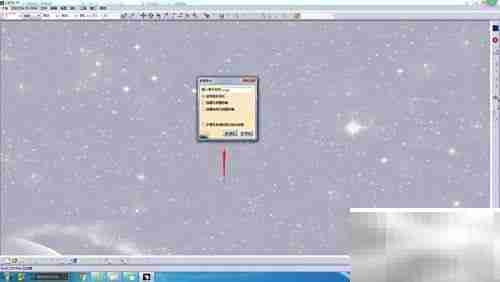

创建一个新的零件文件，并根据需要对其进行命名，如图所示完成设置。

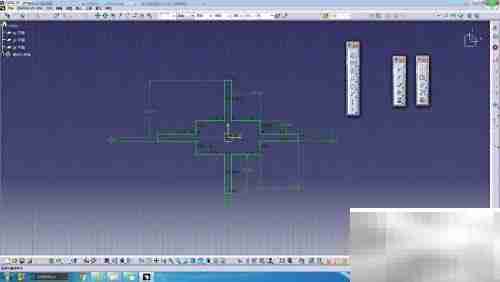

进入草图绘制环境，按照参考图形进行轮廓绘制，并施加相应的尺寸约束以确保准确性。

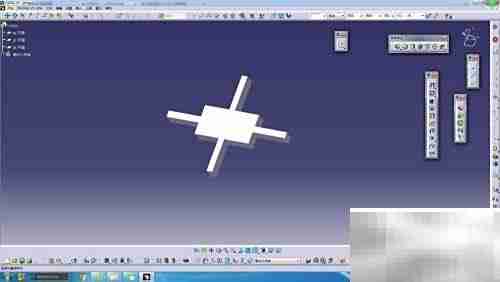

完成草图后退出编辑模式，切换到三维实体设计界面，准备下一步操作。

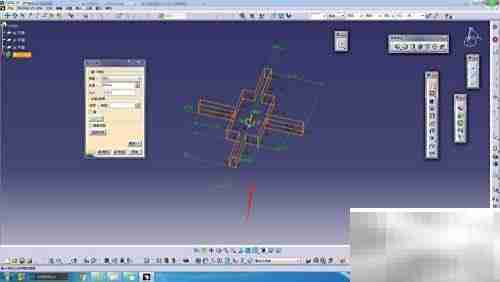

执行特征生成命令，点击预览功能查看即将创建的几何体效果。

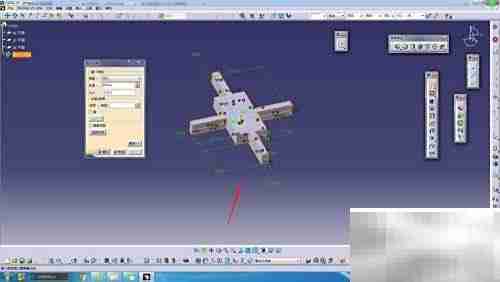

确认无误后点击确定按钮，完成方销零件的建模过程，操作结果如图所示。
