钣金折弯展开公式与实用技巧

高效算法实现钣金折弯展开计算

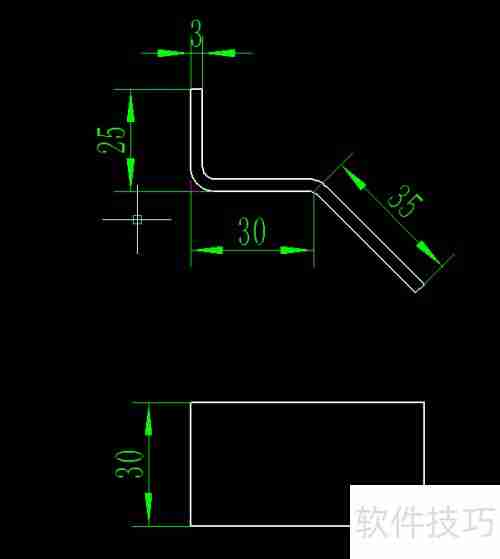

1、 以以下图片为例，介绍钣金展开的计算方式。

2、 根据上图标注信息，明确零件板厚为3mm，折弯半径为3。

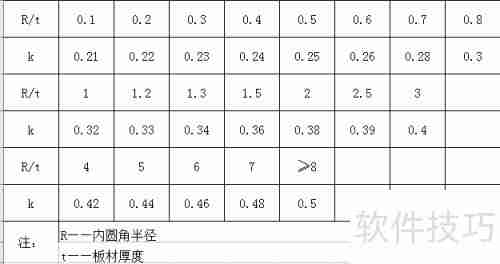

3、 根据下图经验数据，得出R/t等于1。

4、 确定对应的k值为0.32；

5、 开始计算折弯时中性层的展开长度。

6、 中性层通过原图偏移定位，偏移量为t×k=3×0.32=0.96。

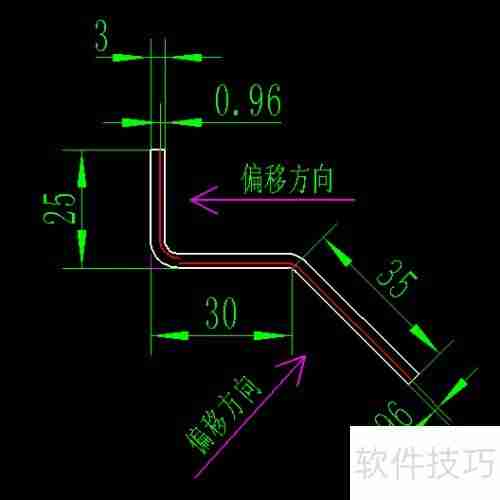

7、 偏移方向由内R向外部，详见下图红色线条。

8、 使用移动命令连接红色线条。

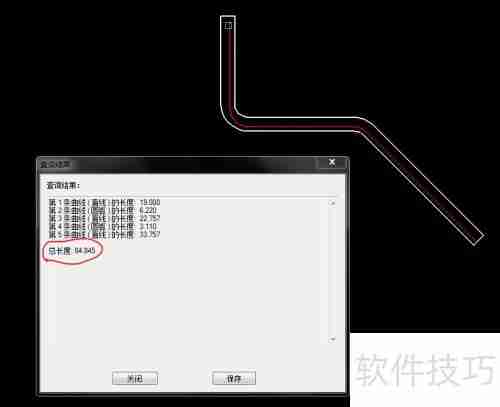

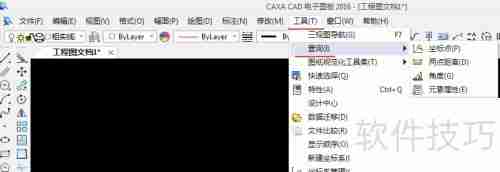

9、 在CAXA中应用查询功能，具体如下图所示。

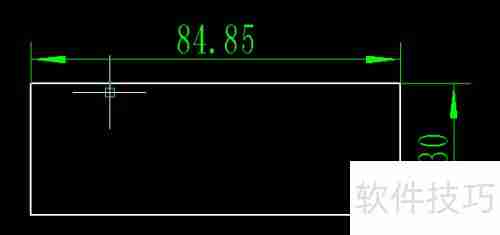

10、 图中84.854为钣金件展开总长，结合俯视图宽度30的数据，零件展开图如下：
