SolidWorks加强筋倒角方法详解

Solidworks中如何给加强筋进行倒角？这是近期不少用户关心的问题。下面为大家带来详细的加强筋倒角操作教程，感兴趣的朋友一起来看看吧！

如何在Solidworks中对加强筋进行倒角

第一步：启动Solidworks软件，进入主界面，创建一个新的零件文件，进入三维绘图环境；

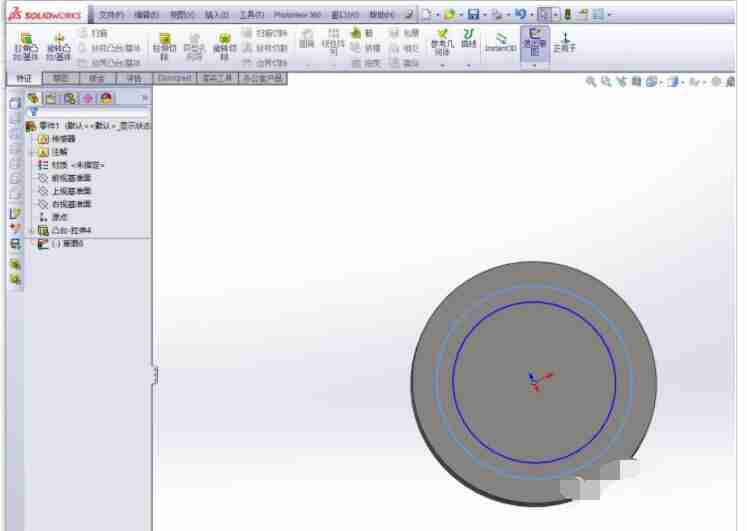

第二步：使用草图绘制功能中的“圆”命令，绘制一个半径为60mm的圆形；接着在圆柱的一个端面创建一个新的草图，绘制一个环形轮廓；

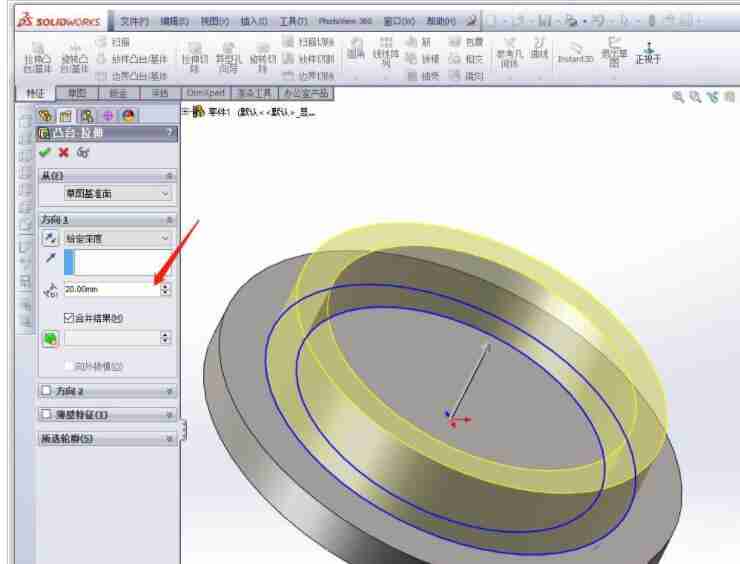

第三步：应用“拉伸凸台/基体”特征，将刚才绘制的圆环轮廓沿轴向拉伸20毫米，形成圆筒结构；

第四步：选择“上视基准面”作为草图平面，并确保正对视图方向，绘制一条斜直线，使该直线的两个端点分别与底面和圆筒侧面相交；

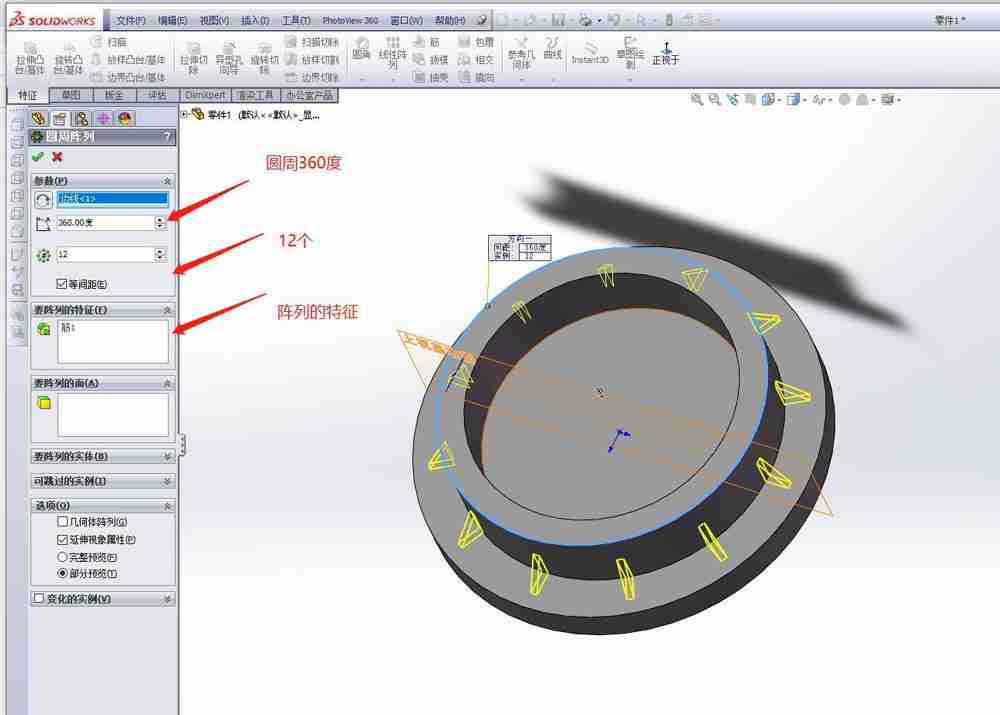

第五步：确认草图并退出，使用“加强筋”命令生成三角形支撑结构；随后在工具栏中选择“倒角”功能，点击加强筋与其他零件连接处的边线，即可完成倒角操作，得到带有倒角的加强筋结构。
