机器视觉 NI视觉助手使用教程

本文讲解如何使用NI Vision Assistant软件实现Basler相机的图像采集，并进一步完成图像处理相关操作。

1、 首先需要安装NI的视觉开发模块与图像采集软件包，确保系统具备完整的图像采集和处理能力，为后续视觉系统的开发与运行提供必要的环境支持。

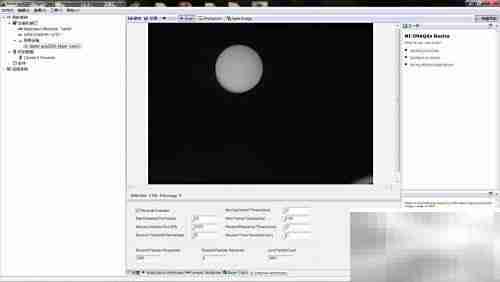

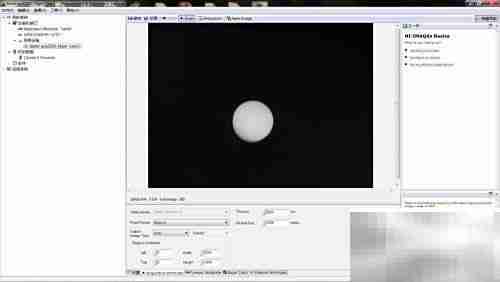

2、 启动NI MAX后，在网络设备列表中选择Basler acA2500-14gm型号的相机cam1。通过工具栏可执行保存图像、恢复设置、单帧捕获（Snap）、连续采集（Grab）、直方图分析以及图像存储等操作。同时，可在界面中配置采集参数，调整Acquisition Attributes中的各项设置，以满足具体应用需求，保障图像质量与采集稳定性，优化操作体验。

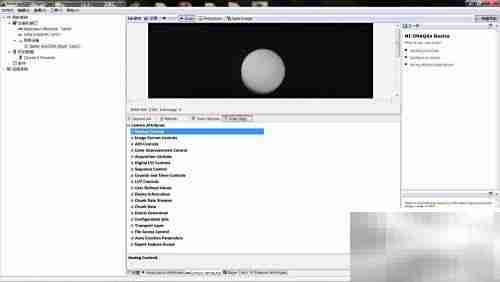

3、 还可通过相机属性界面进行详细参数设置与调节。

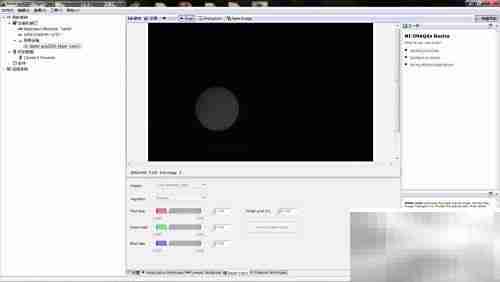

4、 可启用并设置Bayer彩色编码模式，用于还原彩色图像信息。

5、 可配置Ethernet Attributes，设定IP地址、子网掩码等网络通信参数，确保相机与主机间的稳定连接。

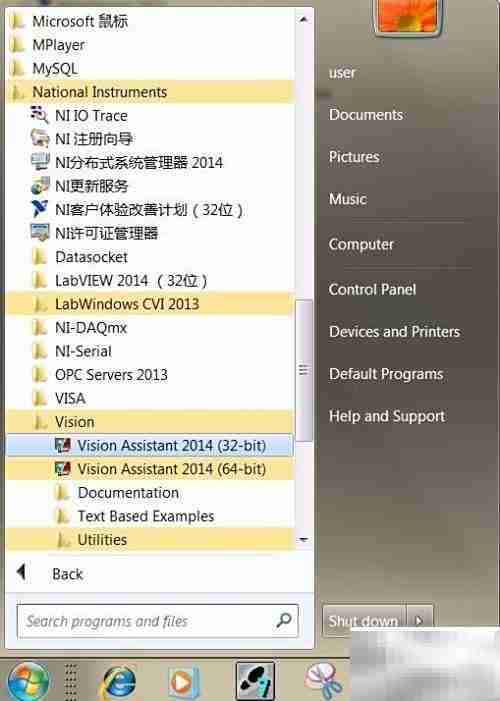

6、 打开NI Vision Assistant应用程序。

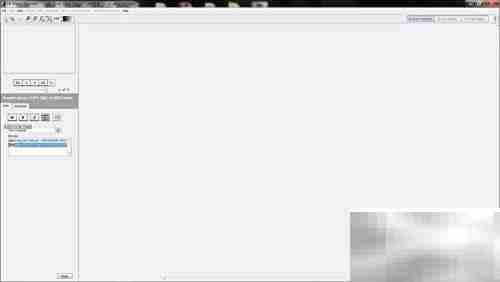

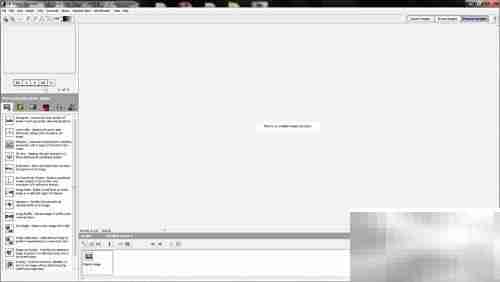

7、 软件左上角默认显示三个功能模块：图像采集、图像浏览和图像处理。首先点击“图像采集”选项卡，进入图像获取界面，为后续查看与处理做准备。

8、 支持多种采集方式，包括单帧采集、连续采集、设备刷新及序列采集等功能，适应不同应用场景的需求。操作简便，功能丰富，有助于提升图像获取效率，增强工作流程的自动化程度与灵活性，适用于各类工业视觉环境。

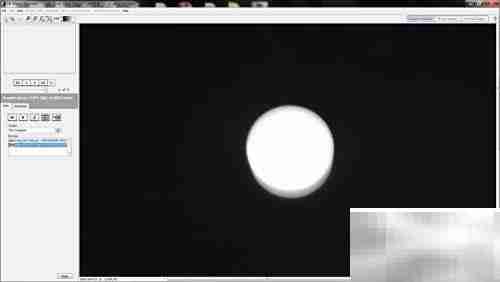

9、 选择单幅图像采集模式，以获取一张静态图像。

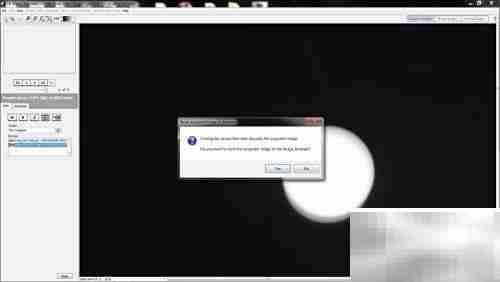

10、 点击左下角关闭按钮，弹出确认提示时选择“是”完成退出操作。

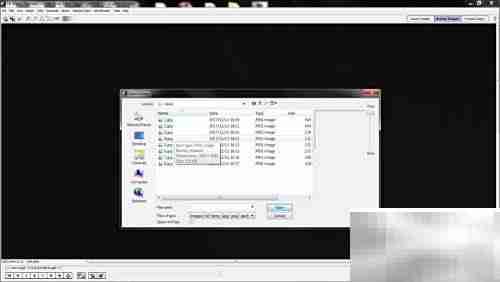

11、 切换至图像浏览选项卡，可对已采集的图像进行添加、查看或删除等管理操作。

12、 进入图像处理阶段，选择“Process Images”功能开始处理操作。

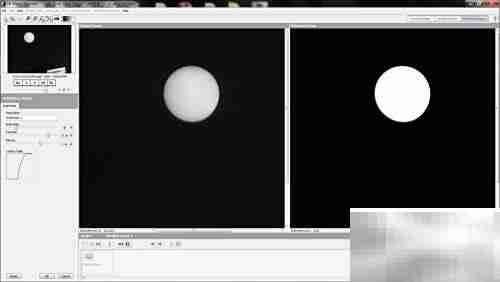

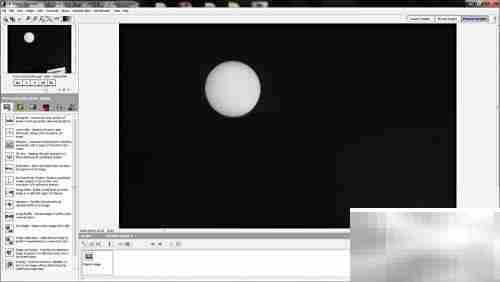

13、 使用Brightness函数调节图像的亮度、对比度和伽马值，改善图像视觉效果。

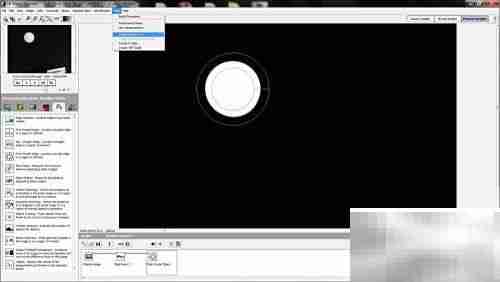

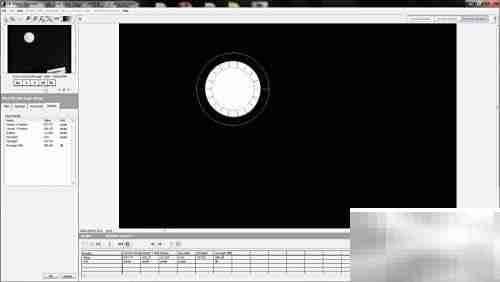

14、 接着使用“查找圆形”工具检测目标圆斑，并确定其圆心位置。

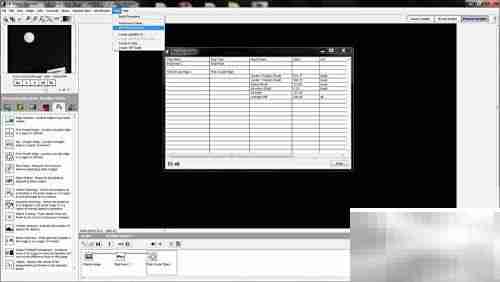

15、 在工具视图中使用测量功能，可查看图像处理后的几何尺寸与定位结果。

16、 完成处理流程后，可通过工具菜单生成LabVIEW VI代码、C语言代码或.NET代码，便于将算法集成到不同的开发平台中，满足多样化的编程需求。
