Altium Designer图片导入教程

在Altium Designer中将图片导入并转换为PCB可使用的Logo图形。

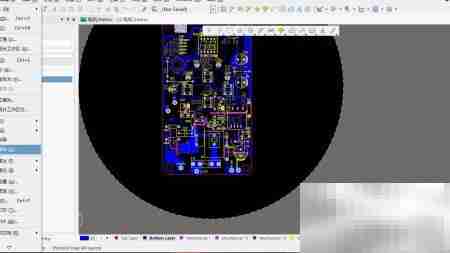

1、 打开Altium Designer软件，点击顶部“文件”菜单，在下拉列表中选择“运行脚本”命令。

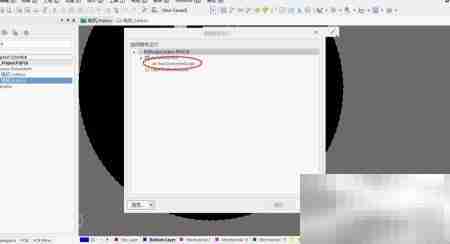

2、 此时会弹出“选择运行项”对话框，直接双击“RunConverterScript”即可启动转换脚本。

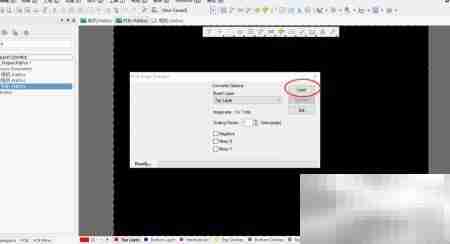

3、 进入“PCB Logo Creator”界面后，点击“Load”按钮加载目标图像文件。

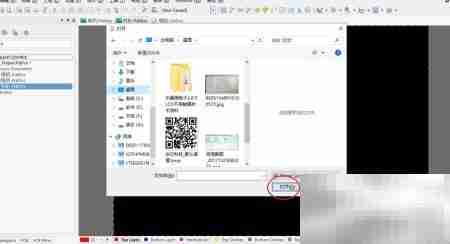

4、 在文件选择窗口中，定位并选中一张BMP格式的图片（仅支持BMP），确认路径正确后点击“打开”。

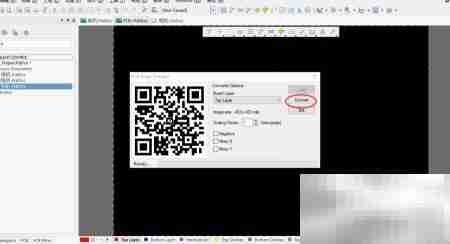

5、 图像成功载入后，点击“Convert”按钮启动图像转矢量图形流程。

6、 转换过程需要一定时间，请保持软件运行，等待进度完成提示。

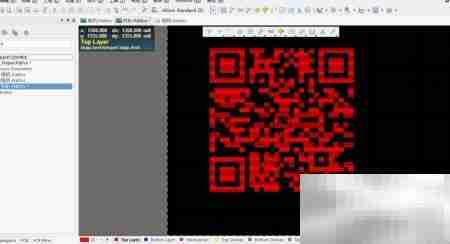

7、 转换完成后，该Logo将以PCB图元形式出现在当前PCB文档中，可复制并保存为独立元件供后续调用。

8、 以上内容仅供参考，如有疏漏欢迎指出；如遇问题，欢迎留言交流，我们将尽快为您解答。
