思科路由器RIP配置详解
尽管OSPF和IS-IS广泛应用,许多人视RIP为过时协议,但实际上它仍具优势。在小型网络中,RIP占用带宽少,配置简单,易于管理与实现,至今仍被广泛使用。本文将介绍如何在Cisco设备上配置RIP协议,帮助用户掌握其基本部署方法。1、规划网络架构与IP地址,随后完成具体配置。2、以路由器R2为例,首先配置其端口IP地址,R1和R3的设置方法相同,仅需调整对应的IP地址即可完成配置。3、进入全局配置模式,使用命令行界面进行终端设置。4、进入路由器R2的配置模式,选择接口f0/0,即
尽管OSPF和IS-IS广泛应用,许多人视RIP为过时协议,但实际上它仍具优势。在小型网络中,RIP占用带宽少,配置简单,易于管理与实现,至今仍被广泛使用。本文将介绍如何在Cisco设备上配置RIP协议,帮助用户掌握其基本部署方法。

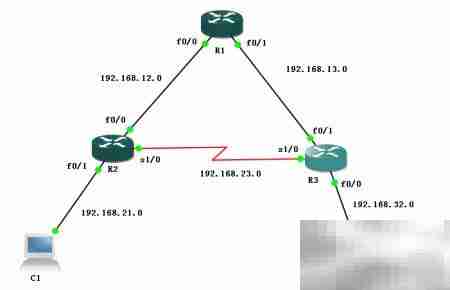

1、 规划网络架构与IP地址,随后完成具体配置。

2、 以路由器R2为例,首先配置其端口IP地址,R1和R3的设置方法相同,仅需调整对应的IP地址即可完成配置。
3、 进入全局配置模式,使用命令行界面进行终端设置。
4、 进入路由器R2的配置模式,选择接口f 0/0,即快速以太网接口,进入该接口的配置子模式,准备进行相关参数设置与调整。

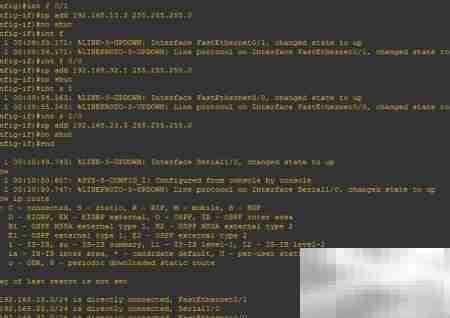

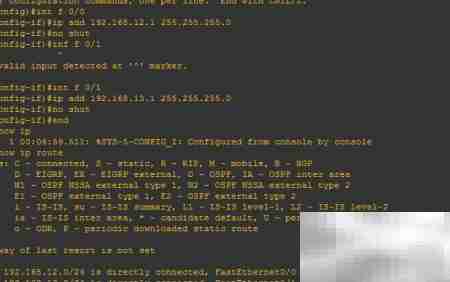

5、 在接口配置模式下,为R2设备设置IP地址192.168.12.2,子网掩码为255.255.255.0,完成网络参数的配置。
6、 进入接口配置模式后,执行关闭命令以激活该接口。
7、 查看路由器R2的IP路由表信息。

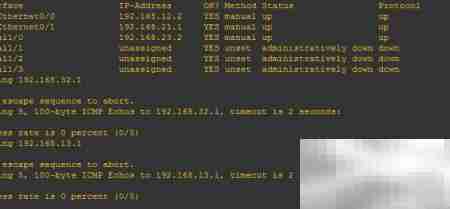

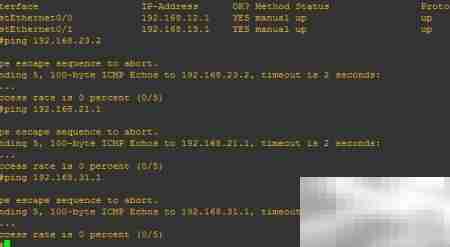

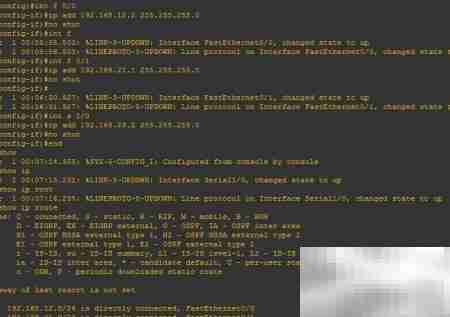

8、 配置完成后,使用命令show ip interface brief检查路由器各接口的IP地址设置是否准确。同时测试与非直连网段的连通性,由于尚未配置相应路由条目,此时无法实现互通,属于正常现象。

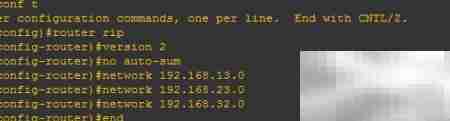

9、 在路由器上开启RIP协议功能

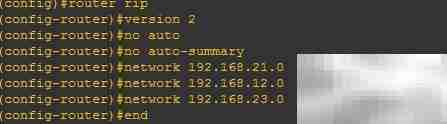

10、 在路由器R2上配置RIP协议,进入路由协议设置模式。

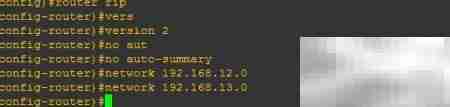

11、 在路由器配置模式下启用RIP版本2,以支持更高效的路由信息交换与子网掩码传递。
12、 进入路由配置模式,执行 no auto 命令以关闭自动路由汇总功能。
13、 在路由器配置模式下,使用network命令宣告192.168.12.0网段,启用RIP路由协议进行传播。

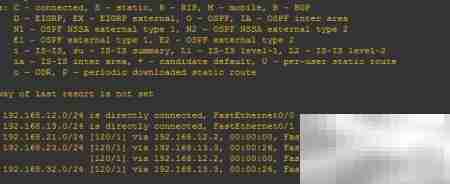

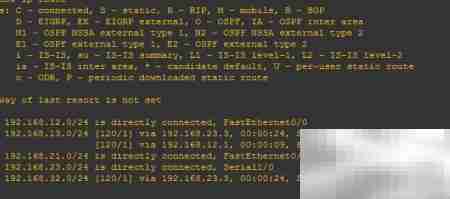

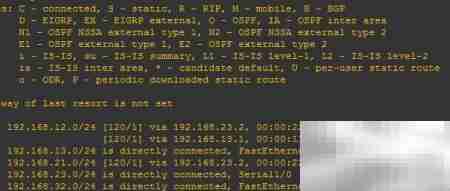

14、 配置RIP后,使用show ip route命令可查看路由表中带有R标记的RIP协议路由条目。

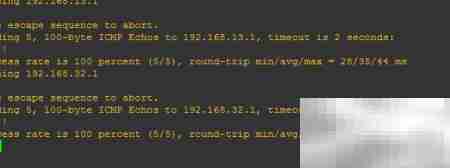

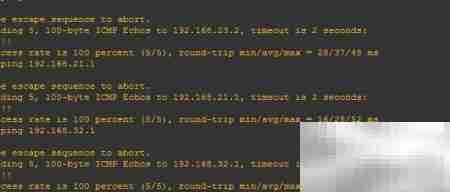

15、 重新测试费直连网络连通性,确认双方可正常通信。
