Pro/E钣金天圆地方建模教程
以下是Pro/E钣金建模中天圆地方及其展开的实例:1、启动Pro/E4.0软件系统。2、构建混合墙体。3、绘制第一个截面:选择平面,进入草绘模式,绘制一个200x200的正方形,并在四角添加R5的倒圆。4、绘制完第一个截面后,右键单击并选择切换剖面以绘制第二个截面。绘制一个100x100的正方形,并将四角倒圆为R49.5,使其更接近圆形。5、完成截面设置后,定义厚度为2,高度为150,最终生成如图所示的天圆地方模型。6、设置割缝以便于后续展开操作。7、定义割缝之后,点击展开命令执行展开操作
以下是Pro/E钣金建模中天圆地方及其展开的实例:
1、 启动Pro/E 4.0软件系统。

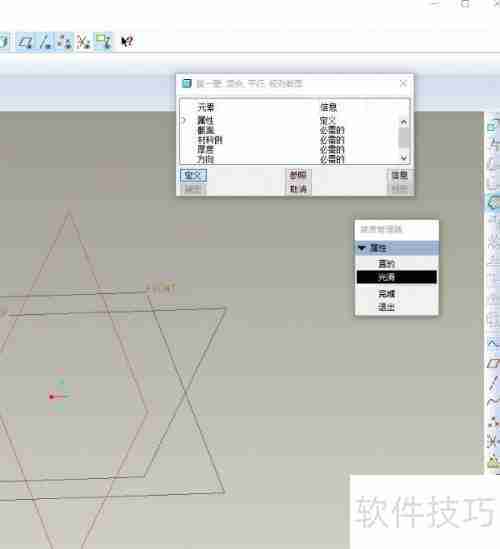

2、 构建混合墙体。

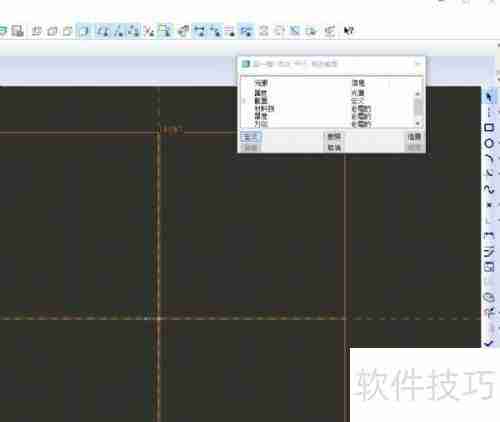

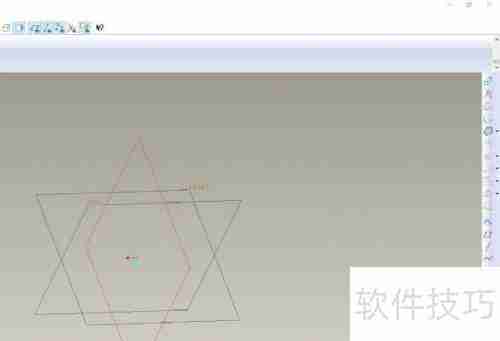

3、 绘制第一个截面:选择平面,进入草绘模式,绘制一个200x200的正方形,并在四角添加R5的倒圆。

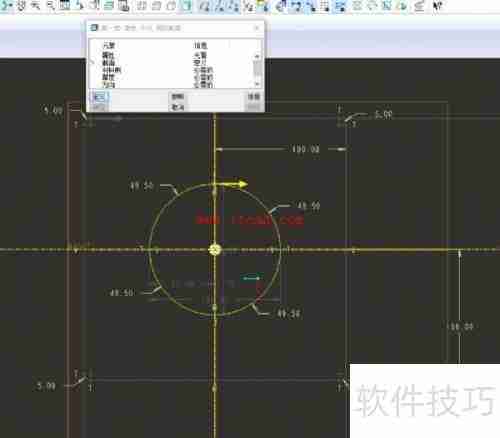

4、 绘制完第一个截面后,右键单击并选择切换剖面以绘制第二个截面。绘制一个100x100的正方形,并将四角倒圆为R49.5,使其更接近圆形。

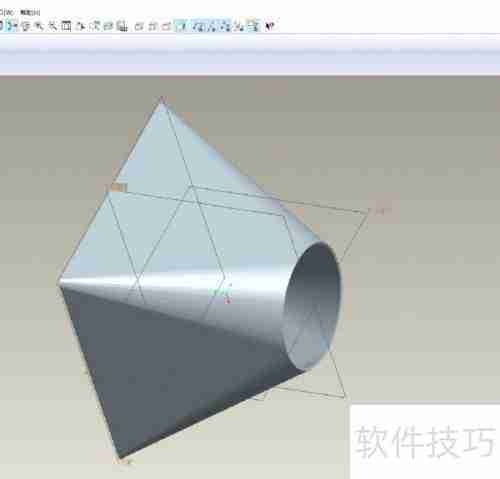

5、 完成截面设置后,定义厚度为2,高度为150,最终生成如图所示的天圆地方模型。

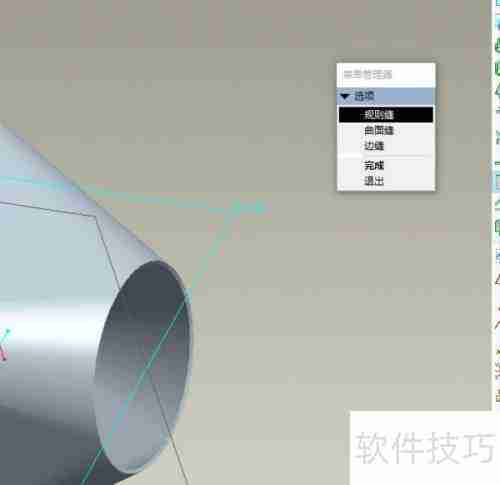

6、 设置割缝以便于后续展开操作。

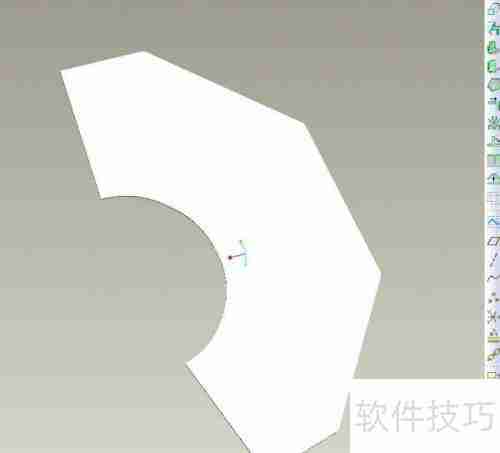

7、 定义割缝之后,点击展开命令执行展开操作。
