4G RTU泵房远程监控系统详解

一、系统概述

1、 系统组成部分

2、 本系统主要由数据采集监测、现场监控控制以及远程指挥调度三大功能模块组成，实现对泵站运行的全面管理。

3、 数据采集与监测模块包含管理控制软件和手动集中操作面板。控制计算机配合管理软件构建自动化监控平台，负责接收各节点传输的数据，进行分析处理，并根据预设逻辑生成控制指令，同时完成数据的存储与记录。手动集中操作面板作为备用操作手段，与自动系统并行工作，支持设备的手动操控，保障在异常或特殊工况下仍能有效执行监控任务，增强系统的灵活性与可靠性。

4、 远程监控指挥模块由监控计算机、专用管理软件及网络通信设备构成，依托稳定通信链路实现对现场设备的远程监管与调度指挥。

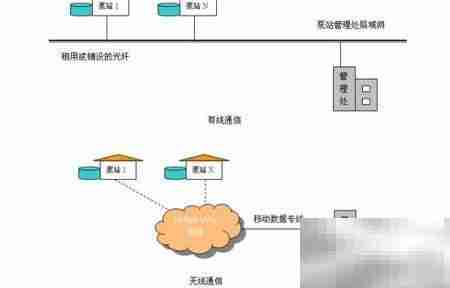

5、 系统设计架构

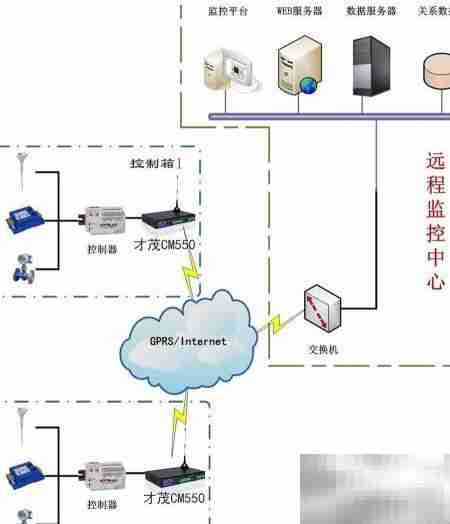

6、 系统运行机制说明

7、 在各个远端井口部署远程控制箱，箱内以RTU为核心单元，负责采集现场传感器与设备的运行数据，并通过通信网络将信息上传至泵房监控服务器。服务器对接收的数据进行存储、分析、转发及可视化输出。日常操作主要通过泵房本地客户端或远程网络终端完成，实现集中化监控与统一管理。

8、 现场硬件配置

9、 系统现场划分为远程井位站点与中心泵房两个主要区域。

10、 远程井位分布情况

11、 每个远程井口均配备一个控制箱，核心为RTU设备，用于实现数据采集、逻辑控制与远程通信，支撑整个系统的集成化监控功能。

12、 现场控制单元RTU装置

13、 RTU（远程终端单元）是系统的关键硬件组件，其性能直接影响整体系统的稳定性与响应能力。本项目采用RX-204型智能测控控制器，集数据采集、实时监控与保护功能于一体，专为三相交流电环境下的工业应用设计。该设备广泛应用于高低压电力系统、配电网及用电管理系统中，特别适用于化工厂、油田转油站、水源井及扬水泵站等拥有大量三相负载的场所，具备完善的监测与安全防护机制，确保系统长期稳定高效运行。

14、 系统功能模块介绍

15、 实时采集并监控各加压泵站的水位、进站压力、出站流量及出站压力等关键参数。

16、 远程实时掌握加压泵组的运行状态、电流电压值、保护动作情况及当前工作模式。

17、 支持远程切换水泵控制方式，并可远程启动或停止加压泵组。

18、 借助光纤通信技术，实现对泵站全景、电气控制室等重点区域的实时视频监控。

19、 当检测到电流电压异常、水位超限或设备触发保护时，监控中心将自动触发声光报警提示。

20、 系统具备完整的数据存储功能，支持对监测数据、控制操作、报警事件等信息的查询与追溯。

21、 主要功能特点

22、 采集进站压力、储水池水位、出站压力及流量等工艺参数。

23、 实时监测每台加压泵的启停状态、运行电流、电压及电能消耗等电气指标。

24、 采集配电室内开关分合状态及电能计量数据。

25、 利用光纤通信实现对泵站整体环境、电气室和泵房等关键区域的实时视频监视。

26、 支持对加压泵启动柜的手动、自动及远程三种控制模式自由切换，并可实施远程启停操作。

27、 根据管网水压变化和水泵累计运行时间，实现水泵的智能轮换与启停控制。

28、 遇到电流异常、缺相故障、水位异常、设备保护动作、配电系统故障或非法人员闯入等情况，系统须立即发出告警信息。

29、 支持多种通信方式，包括光纤、局域网以及GPRS、短信等无线传输模式，确保通信可靠性。

30、 可对泵站的历史监控数据和运行参数进行存储、展示及历史查询。

31、 支持多路视频信号接入，采用有线方式进行图像传输与监控。

32、 支持本地和远程对测控装置进行维护、参数设置与故障诊断。
